FP7111PM

Description
RF AMPLIFIER MODEL
CategoryWireless rf/communication    Radio frequency and microwave
File Size66KB,1 Pages
ManufacturerAPI Technologies
Websitehttp://www.apitech.com/about-api
Download Datasheet Parametric Compare View All

FP7111PM Overview

RF AMPLIFIER MODEL

FP7111PM Parametric

Parameter NameAttribute value
MakerAPI Technologies
Reach Compliance Codecompli
Other featuresI/P POWER-MAX (PEAK)=27DBM
structureCOMPONENT
Gain11 dB
Maximum input power (CW)13 dBm
Maximum operating frequency100 MHz
Minimum operating frequency10 MHz
Maximum operating temperature85 °C
Minimum operating temperature-55 °C
RF/Microwave Device TypesNARROW BAND LOW POWER
Maximum voltage standing wave ratio2
RF AMPLIFIER
MODEL
TM7111PM
Features
!
!
!
!
Superior Phase Noise Performance
Low Noise Figure: 1.4 dB Typical
Output Power: +17dBm Typical
Operating Temp. -55 ºC
to +85
ºC
TYPICAL
Ta= 25 ºC
10 - 100 MHz
12.5
+17
-15
<1.75:1
<1.75:1
1.4
+15
14
MIN/MAX
Ta = -55 ºC to +85 ºC
10 - 100 MHz
11.0 Min.
+15.5 Min.
-14 Max.
2.0:1 Max.
2.0:1 Max.
2.0 Max.
+15
15 Max.
Available as:
TM7111PM, 4 Pin TO-8 (T4)
TN7111PM, 4 Pin Surface Mount (SM3)
FP7111PM, 4 Pin Flatpack (FP4)
BX7111PM,Connectorized Housing (H1)
Typical Intermodulation Performance at 25 ºC
Second Order Harmonic Intercept Point ....... +53 dBm (Typ.)
Second Order Two Tone Intercept Point ........ +47 dBm (Typ.)
Third Order Two Tone Intercept Point ............ +33 dBm (Typ.)
Maximum Ratings
Ambient Operating Temperature ................ -55ºC to +100 ºC
Storage Temperature ................................. -62ºC to +125 ºC
Case Temperature .................................................. +125 ºC
DC Voltage .......................................................... +18 Volts
Continuous RF Input Power .................................. +13 dBm
Short Term RF Input Power ...... 50 Milliwatts (1 Minute Max.)
Maximum Peak Power .................... 0.5 Watt (3
µsec
Max.)
Specifications
CHARACTERISTIC
Frequency
Gain (dB)
Power @ 1 dB
Comp. (dBm)
Reverse
Isolation (dB)
In
Out
Noise Figure (dB)
Power
Vdc
mA
VSWR
Guaranteed Phase Noise Performance
(dBc/Hz)
Frequency
100 Hz
1 kHz
10 kHz
100 kHz
1 MHz
Typical
-156
-157
-158
-165
-165
Guarantee (Min.)
-152
-153
-154
-161
-161
Note: Care should always be taken to effectively ground the case of each unit.

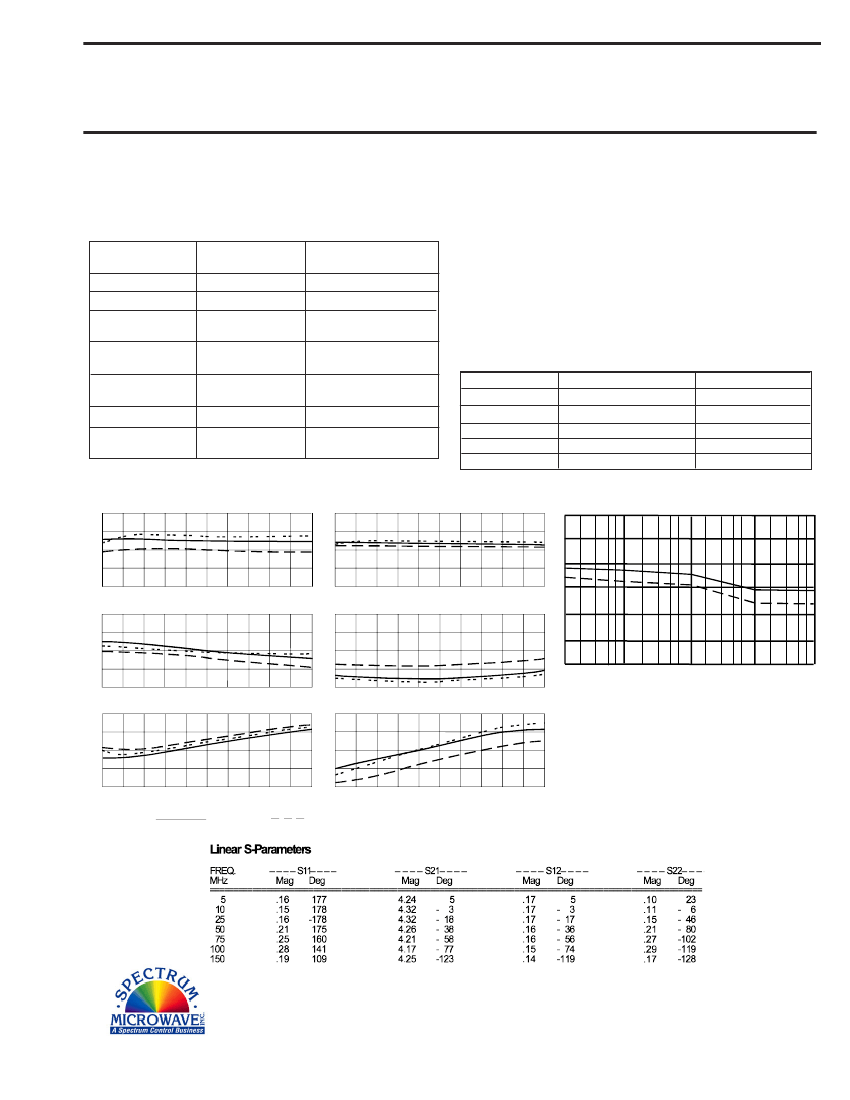

Typical Performance Data
14
13
12
11
10
Start 10 MHz
Stop 100 MHz
Gain (dB)
0
-10
-20
-30
-40
Start 10 MHz
Reverse Isolation (dB)
-130
-140
-150
-160
Stop 100 MHz
Phase Noise (dBc/Hz)
+19
+18
+17
+16
+15
Start 10 MHz
1 dB Comp. (dBm)
Noise Figure (dB)
3
2
-170
-180
-190
100
1K
10K
100K
1M
1
Input VSWR
Stop 100 MHz
Start 10 MHz
Stop 100 MHz
_________Guarantee __ __ __ __Typical
Output VSWR
2.0
1.5
1.0
Start 10 MHz
2.0
1.5
1.0
Stop 100 MHz
Start 10 MHz
Phase Noise Test Conditions:
Carrier Frequency: 100 MHz
Power Output: +16.3 dBm
Temperature: 25 ºC
Agilent ES5500 System
Stop 100 MHz
Legend
+25 ºC
+85 ºC - - - - - - -55 ºC
Spectrum Microwave · 2144 Franklin Drive N.E. · Palm Bay, Florida 32905 · PH (888) 553-7531 · Fax (888) 553-7532
3/31/04
www.SpectrumMicrowave.com
Spectrum Microwave · 2707 Black Lake Place · Philadelphia, Pennsylvania 19154 · PH (215) 464-4000 · Fax (215) 464-4001
