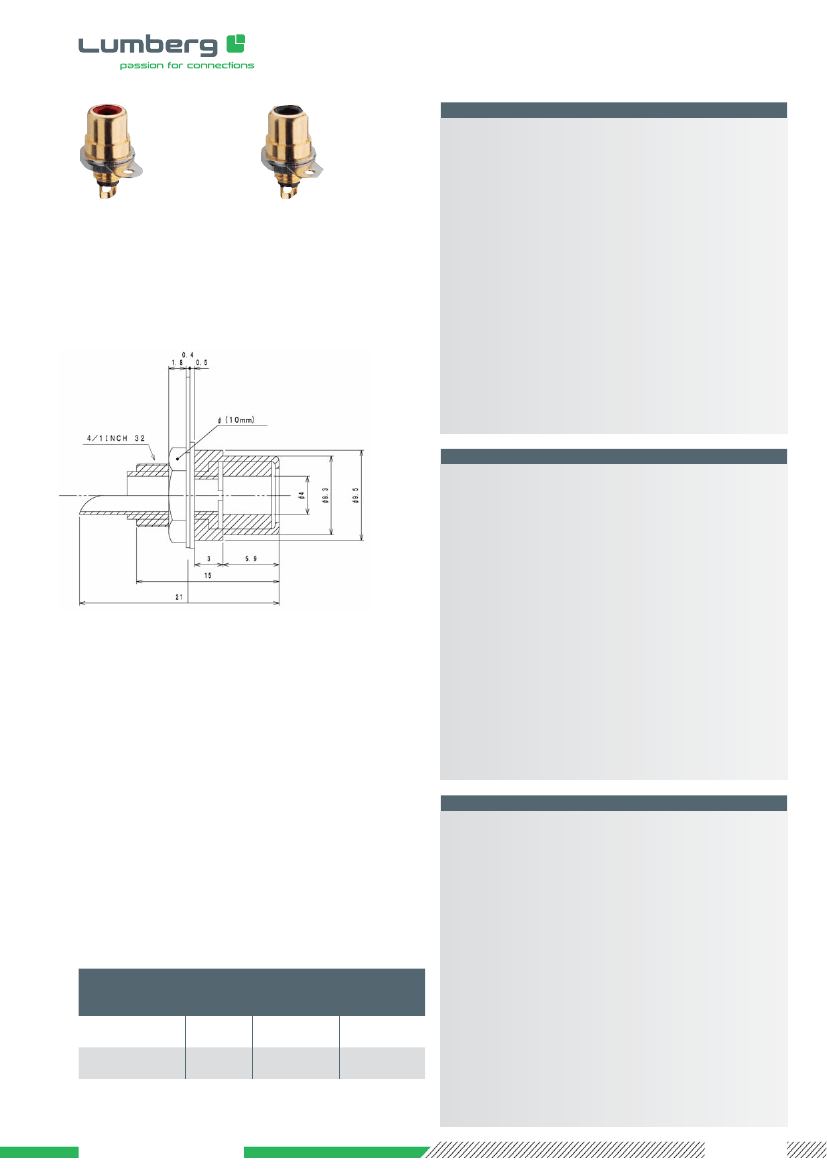

RCA-Steckverbinder nach JEITA RC-5231
RCA connectors according to JEITA RC-5231
Connecteurs RCA suivant JEITA RC-5231
BTO 1 V
RCA-Einbaukupplung nach JEITA RC-5231, mit Lötaugen,
für Frontmontage
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
Innerer Kontakt
Äußerer Kontakt
Lötanschluss
Unterlegscheibe
Mutter
3. Mechanische Daten
Steckkraft
Ziehkraft
Steckzyklen
Kontaktierung mit
4. Elektrische Daten
Durchgangswiderstand
Bemessungsstrom
Bemessungspannung
Prüfspannung
Isolationswiderstand
≤
30 mΩ
2A
34 V AC/DC
500 V/60 s
≥
100 MΩ
≤
30 N
0,8–30 N
≥
500
RCA-Steckern STO, XSTO
PE, HB nach UL 94
BSP1-4/1H, vergoldet
CuZn, vergoldet
Stahl, vernickelt
Stahl, vernickelt
CuZn, vernickelt
-20 °C/+70 °C
BTO 1 V
RCA chassis socket acc. to JEITA RC-5231, with solder eyes,
for front side mounting
1. Temperature range
2. Materials
Insulating body
Inner contact
Outer contact
Solder terminal
Washer
Nut
3. Mechanical data
Insertion force
Withdrawal force
Mating cycles
Mating with
4. Electrical data
Contact resistance
Rated current
Rated voltage
Test voltage
Insulation resistance
≤
30 mΩ
2A
34 V AC/DC
500 V/60 s
≥
100 MΩ
≤
30 N
0.8–30 N
≥
500
RCA plugs STO, XSTO
PE, according to UL 94
BSP1-4/1H, gilded
CuZn, gilded
steel, nickeled
steel, nickeled
CuZn, nickeled
-20 °C/+70 °C
BTO 1 V
Embase femelle RCA suivant JEITA RC-5231, avec cosses à
souder, pour montage de front
1. Température d’utilisation
2. Matériaux
Corps isolant
Contact intérieur
Contact extérieur
Contact à souder
Rondelle
Écrou
Bestellbezeichnung
Designation
Désignation
Farbe
Color
Couleur
rot
red
rouge
schwarz
black
noir
Polzahl Verpackungseinheit
Poles
Package unit
Pôles
Unité d’emballage
3. Caractéristiques mécaniques
Force d’insertion
Force de séparation
Nombre de manœuvres
Raccordement avec
4. Caractéristiques électriques
Résistance de contact
Courant assigné
Tension assignée
Tension d’éssai
Résistance d’isolement
≤
30 N
0,8–30 N
≥
500
connecteurs mâles RCA STO, XSTO
≤
30 mΩ
2A
34 V AC/DC
500 V/60 s
≥
100 MΩ
PE, HB suivant UL 94
BSP1-4/1H, doré
CuZn, doré
acier, nickelé
acier, nickelé
CuZn, nickelé
-20 °C/+70 °C
BTO 1 V ROT
BTO 1 V SCHWARZ
2
2
200
200
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
www.lumberg.com
11/2012
