SPECIFICATIONS
Current Rating:
Insulation Resistance:
Withstanding:
Operating Temp:
15Amp AC300V
2000MΩ Min. DC 500V
AC 2000V min.
-40ºC to +105ºC
A
B
B
C
C
D
D
E
F
RoHS compliant
Rev.
Description
Date
Approved
Series
CMTB
Terminal Black

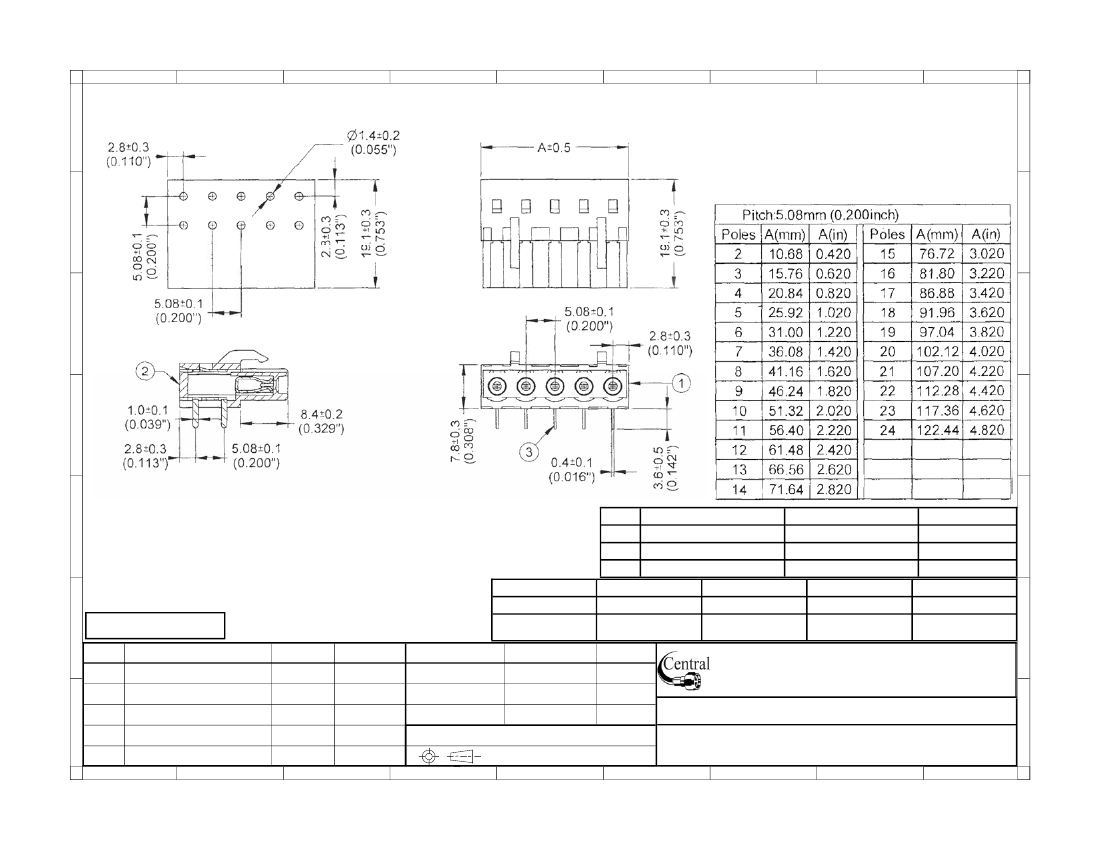

Drawing
Name
Approved Howard
Checked Lizzy
Drawn Tina
0.0 ± 0.35
Item
Name
1
Insulating Body
2
Side Cover
3
Contact
Type
Pitch
MF203
508
Right angle female 508=5.08mm
Date
02/29/08
02/29/08
02/29/08 Part No.:
Material
Polyamide 6 UL94V-0
Polyamide 6 UL94V-0
Phosphor Bronze
Positions
XX
02-24
Finish
Green
Green
Tin Plated
Color
GN
GN=Green
E
F
Central Components Manufacturing
440 Lincoln Blvd., Middlesex, New Jersey 08846
Phone 732 469-5720 888 288-5152 Fax 732 469-1919
CMTB-MF203-508-XX-GN
G
7
8
9
G
0.00 ± 0.20 Angles ± 3’
UNIT: mm
5
6
Description: PCB Plug-in connector, female
