Mini TOPLED
®
Color on Demand: BLUE
Lead (Pb) Free Product - RoHS Compliant
LCB M67S
Besondere Merkmale
•
Gehäusetyp:
weißes SMT Gehäuse, farbiger
diffuser Verguss
•
Besonderheit des Bauteils:
kleine Bauform
für Anwendungen mit wenig Platzbedarf
•
Farbort:
x = 0,20, y = 0,30 nach
CIE 1931 (blau)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
InGaN
•
optischer Wirkungsgrad:
8 lm/W
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten und
Wellenlöten (TTW)
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8-mm Gurt mit 3000/Rolle, ø180 mm
oder 12000/Rolle, ø330 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114D
Features
•
package:
white SMT package, colored diffused
resin
•
feature of the device:
small package for
applications where small space is required
•
color coordinates:
x = 0.20, y = 0.30 acc. to
CIE 1931 (blue)
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
InGaN
•
optical efficiency:
8 lm/W
•
grouping parameter:
luminous intensity,
color coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering and
TTW soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 3000/reel, ø180 mm
or 12000/reel, ø330 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114D
Applications
• outdoor displays
• backlighting (LCD, switches, keys, displays,
illuminated advertising, general lighting)
• interior automotive lighting. (e.g. dashboard
backlighting, etc.)
• substitution of micro incandescent lamps
• emergency lighting
• signal and symbol luminaire
• marker lights (e.g. steps, exit ways, etc.)
Anwendungen
• Informationsanzeigen im Außenbereich
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
• Ersatz von Kleinst-Glühlampen
• Rettungsnotleuchten
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
2008-04-08
1
LCB M67S
Bestellinformation
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 17
Lichtstrom
2)
Seite 17
Bestellnummer
Type
Luminous
Intensity
1)
page 17
Luminous
Flux
2)
page 17
Ordering Code
I
F
= 2 mA
I
V
(mcd)
LCB M67S-K1M1-3J4K
LCB M67S-K1M1-3K4L
LCB M67S-K1M1-4J5K
LCB M67S-K1M1-4K5L
LCB M67S-K1M1-5J6K
LCB M67S-K1M1-5K6L
LCB M67S-K1M1-6J7K
LCB M67S-K1M1-6K7L
CoD blue
7.1 ... 22.4
I
F
= 2 mA
Φ
V
(mlm)
on request
on request
on request
45 (typ.)
on request
on request
on request
on request
on request
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LCB M67S-K1M1-3J4K bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen
enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LCB M67S-K1M1-3J4K bedeutet, dass auf dem Gurt nur eine der
Farbortgruppen -3J; -3K; -4J oder -4K enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden. Es können
nur minimal 2x2 Farbortgruppen bestellt werden (z.B.: 3J4K).
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 6
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LCB M67S-K1M1-3J4K means that only one group will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LCB M67S-K1M1-3J4K means that only
1 chromaticity coordinate group -3J; -3K; -4J or -4K will be shippable per reel.
In order to ensure availability, single chromaticity coordinate groups will not be orderable (see
page 5
for
explanation).
Its only possible to order the product with min. 2x2 color groups (e.g.: 3J4K).
2008-04-08
2
LCB M67S
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
≤
10
μ
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
3)
Seite 17
Reverse voltage
3)
page 17
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 17
Junction/ambient
4)
page 17
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
Wert
Value
– 40 … + 100
– 40 … + 100
+ 110
15
Einheit
Unit
°C
°C
°C
mA
T
op
T
stg
T
j
I
F
I
FM
150
mA
V
R
5
V
P
tot
60
mW
R
th JA
R
th JS
480
230
K/W
K/W
2008-04-08
3
LCB M67S
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
5)
Seite 17
(typ.)
5)
page 17
Chromaticity coordinate x acc. to CIE 1931
I
F
= 2 mA
Farbkoordinate y nach CIE 1931
5)
Seite 14
(typ.)
Chromaticity coordinate y acc. to CIE 1931
5)
page 17
I
F
= 2 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 17
Forward voltage
6)
page 17
I
F
= 2 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 2 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 2 mA
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
Symbol
Symbol
x
Wert
Value
0.20
Einheit
Unit
–
y
0.30
–
2
ϕ
120
2.5
3.0
3.3
0.01
10
– 3.1
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
TC
V
η
opt
μ
A
μ
A
mV/K
(typ.)
8
lm/W
2008-04-08
4
LCB M67S

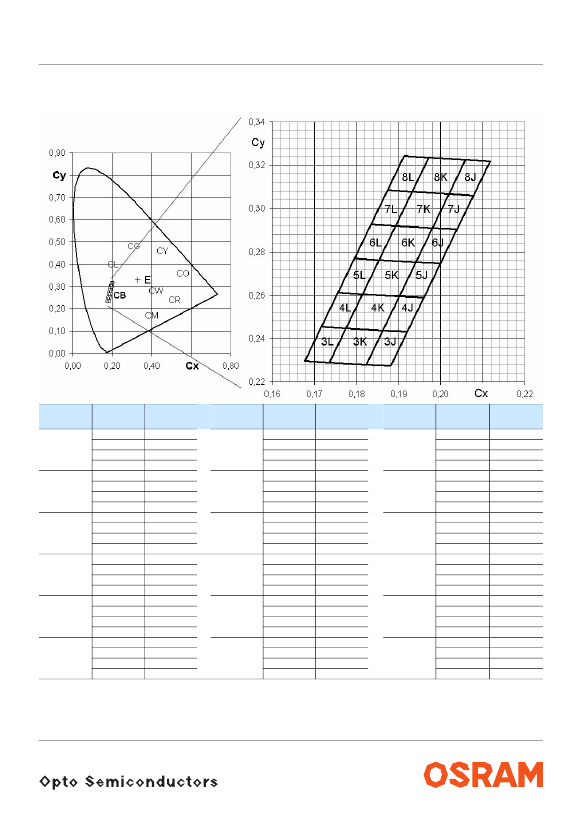

Farbortgruppen
5)
Seite 17
Chromaticity Coordinate Groups
5)
page 17
Gruppe
Group
3L
Cx
0.172
0.177
0.174
0.168
Cy
0.245
0.245
0.229
0.230
0.261
0.260
0.245
0.245
0.277
0.276
0.260
0.261
0.293
0.292
0.276
0.277
0.308
0.308
0.292
0.293
0.324
0.324
0.308
0.308
Gruppe
Group
3K
Cx
0.177
0.186
0.182
0.174
Cy
0.245
0.244
0.228
0.229
0.260
0.259
0.244
0.245
0.276
0.275
0.259
0.260
0.292
0.291
0.275
0.276
0.308
0.307
0.291
0.292
0.324
0.323
0.307
0.308
Gruppe
Group
3J
Cx
0.186
0.192
0.188
0.182
Cy
0.244
0.243
0.227
0.228
0.259
0.259
0.243
0.244
0.275
0.275
0.259
0.259
0.291
0.290
0.275
0.275
0.307
0.306
0.290
0.291
0.323
0.322
0.306
0.307
4L
0.176
0.181
0.177
0.172
4K
0.181
0.190
0.186
0.177
4J
0.190
0.196
0.192
0.186
5L
0.179
0.189
0.181
0.176
5K
0.185
0.194
0.190
0.181
5J
0.194
0.200
0.196
0.190
6L
0.183
0.189
0.185
0.179
6K
0.189
0.198
0.194
0.185
6J
0.198
0.204
0.200
0.194
7L
0.187
0.193
0.189
0.183
7K
0.193
0.202
0.198
0.189
7J
0.202
0.208
0.194
0.198
8L
0.191
0.197
0.193
0.187
8K
0.197
0.206
0.202
0.193
8J
0.206
0.212
0.208
0.202
Es ist nur möglich das Produkt mit minimum 2x2 Farbgruppen zu bestellen (z.B.: 3J4K)
Its only possible to order the product with min. 2x2 color groups (e.g.: 3J4K).
2008-04-08
5
