Pin Jacks /
ピンジャック
■
Features
1. Select the pin jacks which best suit your applications
from our complete line of input and output jacks for audio
video components, PCs, video game machine, etc.
2. Select from P.C. board mounting type, lead wire type, and
pin jack with switch for the design which best suit your
application.
3. Composite components with built-in jack can also be
provided according to customer specifications.
4. A variety of combinations of switching functions (circuits)
is available to meet varied customer needs.
■ 特長
1. AV機器、パ½コン、TVゲーム等の入出力用ピンジャック
として多くの種類を揃えていますので、用途に応じて
自由に選択できます。
2.
プリント基板用、リード配線用、スイッチ付ピンジャッ
ク等を取り揃えています。
3.
ジャック等を組込んだ複合品も、お客様の仕様に応じて
お引受けします。
4.
お客様のニーズに合せてブッシュカラー、スイッチ機½
（½½）は自由に構成が可½です。
■
Specification
1. Electrical Performance
Rating
: 1A, 12V DC
Contact Resistance
: 30mΩ max.
Contact Resistance
: 50mΩ max.
(Switch Section)
Insulation Resistance : 100MΩ min. at 500V DC
Withstanding Voltage : 500V AC (for one minute)
2. Mechanical Performance
Insertion Force
: 20N max. at standard gauge
(Pin Jack Section)
Withdrawal Force
(Pin Jack Section)
: 0.8 to 20N at standard gauge
■ 仕様
1.
電気的性½
定格電圧電流：DC 12V 1A
接触抵抗 ：30mΩ以下
接触抵抗
（スイッチ部）
：50mΩ以下
絶縁抵抗 ：DC
500V 100MΩ以上
耐電圧 ：AC
500V（1分間）
2.
機械的性½
挿入力
（ピンジャック部）
：標準ゲージ
20N以下
抜去力
（ピンジャック部）
：標準ゲージ
0.8〜20N
■
Application
Audio equipment, PCs and peripheral equipment,
TV game machines, car audios, etc.
■ 用途
AV機器、パ½コン及び周辺機器、TVゲーム、
カーオーディオ、等
27

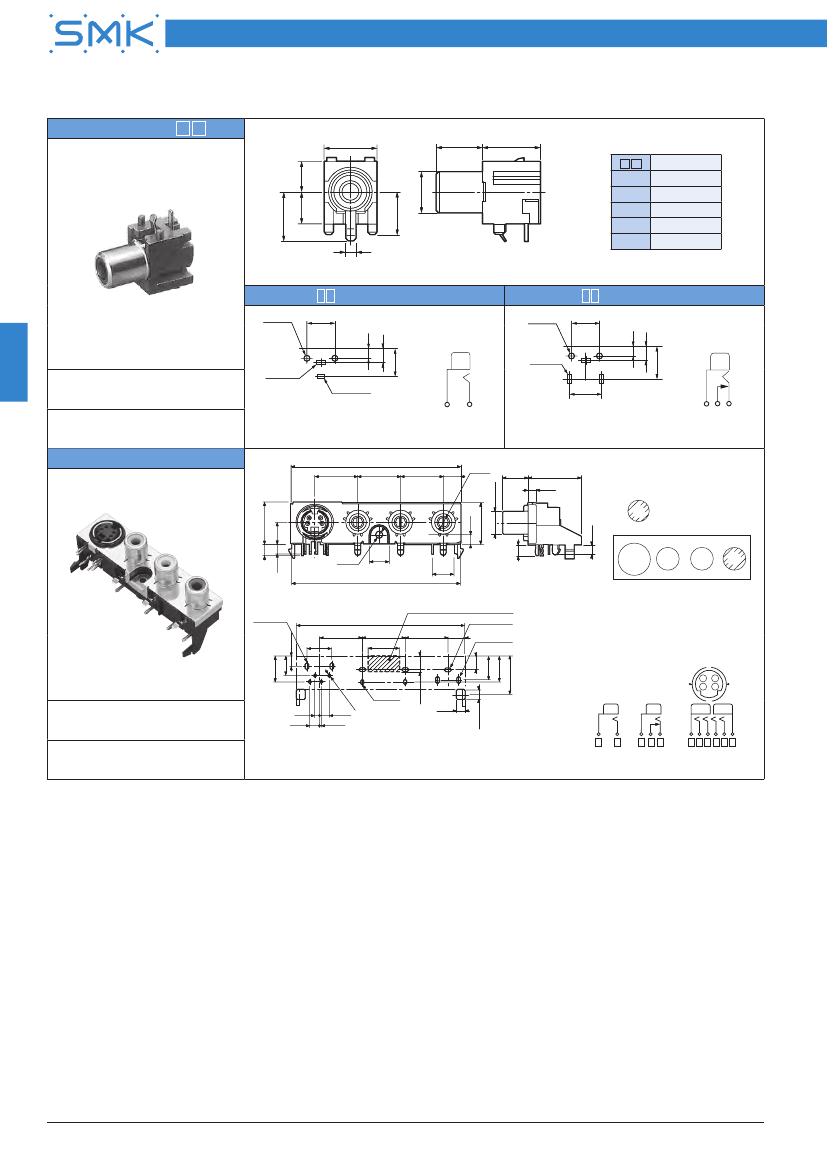

Pin Jacks
Pin Jacks
LPR6520-15
F
6
10
9
11
2
01
02
03
04
05
Housing Color
Black
Red
White
Yellow
Blue
6.5
LPR6520-15
10
F (Without Switch /
スイッチ無
)
Circuits /
回路
8.5
ø8.3
LPR6521-13
F (With Switch /
スイッチ付
)
Circuits /
回路
Right Angle (1P)
[t=1.6]
P.C. Board Dimension
取付基板参考図
(Bottom View)
Pin Jacks
1Pライトアングル
LAP5100-4001F
(2) (3)
P.C. Board Dimension
取付基板参考図 (Bottom View)
[t=1.6]
(2) (4) (3)
15
59.6
15
15
6
ø3.4
ø8.3
8.5
18
2.8
Color Layout /
配色図
15.3
8
3.5
15
4
3.5
ø2.4
7
59
7.5
Wiring prohibition area
パターン禁止帯
(部品面)
2-2.5x1
9.3
7 3.75
15
8.6
k
f1
h
i
59
15
11
a
b
a
b
3-1.3x2.5
15
a
c
d
4
3.5
スイ チ付
ッ
6
Circuits /
回路
2-2.5x1
5
8.7
9.5
14
j
g
2-2x1
5.8
k
h
f
i
g
j
Right Angle (3P+1S)
3P+1Sライトアングル
1.6
3.4
3.4
0.6
[t=1.6]
P.C. Board Dimension
取付基板参考図 (Bottom View)
2-3.5
ø
ø
4-
1
1
2-3
a
b
a d c
k f g h i j
28
