HR0317CW3

Description
Fixed Attenuator, 0MHz Min, 8000MHz Max,
CategoryWireless rf/communication    Radio frequency and microwave
File Size114KB,2 Pages
ManufacturerSmiths Group
Download Datasheet Parametric View All

HR0317CW3 Overview

Fixed Attenuator, 0MHz Min, 8000MHz Max,

HR0317CW3 Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
MakerSmiths Group
Objectid4003988752
Reach Compliance Codecompliant
compound_id307133508
Other featuresI/P POWER-MAX(PEAK)=50W
Nominal attenuation17 dB
Characteristic impedance50 Ω
structureCOMPONENT
Maximum input power (CW)33.01 dBm
JESD-609 codee0
Maximum operating frequency8000 MHz
Minimum operating frequency
Maximum operating temperature150 °C
Minimum operating temperature-55 °C
RF/Microwave Device TypesFIXED ATTENUATOR
Terminal surfaceTin/Lead (Sn/Pb) - with Nickel (Ni) barrier
Maximum voltage standing wave ratio1.35
TITLE:
SPECIFICATION CONTROL DRAWING
PART IDENTIFIER:
HR03XXXW3
(X)=TEST CODE: A=GROUP A; B=GROUP B; C=GROUP C
(XX)=DB VALUE (01-20DB)
DESCRIPTION:
CHIP ATTENUATOR WITH HIGH RELIABILITY TESTING.
NOTE:
SINGLE LOT AND DATE CODE AVAILABLE UPON REQUEST.
ASSEMBLY DWG:
N/A
1.0
SPECIFICATIONS:
1.1
ELECTRICAL:
1.1.1
IMPEDANCE: 50 OHMS NOMINAL.
1.1.2
FREQUENCY RANGE: DC-8 GHZ.
1.1.3
ATTENUATION VALUES AVAILABLE: 0-20 DB IN 1 DB INCREMENTS.
1.1.4
ATTENUATION ACCURACY: SEE TABLE.
1.1.5
ATTENUATION STABILITY: 0.0001 DB/DB/C°
ATTENUATION ACCURACY
DB
DC - 4 GHZ
0
-0,+0.3
1 -3
±0.3
4-6
±0.4
7 - 10
±0.5
11 - 15
±0.75
16 - 20
±1.0
1.1.6
4 - 8 GHZ
-0,+0.5
±0.5
±0.5
±0.5
+0.5,-3.0
+0.5,-4.0
1.2
1.3
VSWR: DC - 4 GHZ - 1.25.
4 - 8 GHZ - 1.35.
1.1.7
INPUT POWER: 2 WATTS CW.
1.1.7.1 FULL RATED POWER TO 125°C, DERATED LINEARLY TO 0 WATTS AT 150°C.
1.1.7.2 PEAK POWER, 50 WATTS FOR 10US PULSE WIDTH @ 1% DUTY CYCLE.
MECHANICAL:
1.2.1

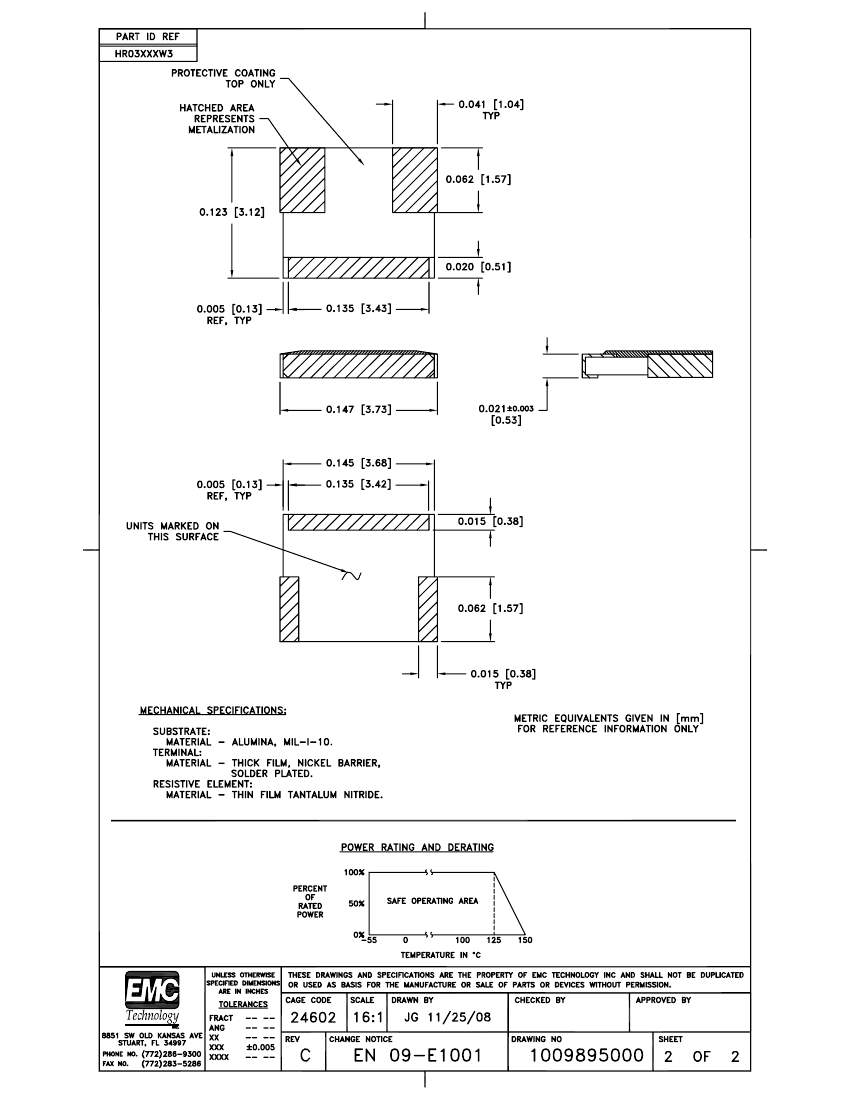

OUTLINE DWG: SEE SHEET 3.
1.2.2
WORKMANSHIP: PER MIL-PRF-55342.
ENVIRONMENTAL:
1.3.1
ALTITUDE:
1.3.1.1 NON-OPERATING: SEA LEVEL TO 50,000 FEET.
1.3.1.2 OPERATING: SEA LEVEL TO 50,000 FEET.
1.3.2
TEMPERATURE RANGE:
1.3.2.1 NON-OPERATING: -55 C TO +150 C.
1.3.2.2 OPERATING: -55°C TO +150°C.
1.3.3
VIBRATION: PER MIL-STD-202, METHOD 204, COND. D.
1.3.4
SHOCK: PER MIL-STD-202, METHOD 213, COND. I.
1.3.5
MOISTURE RESISTANCE: PER MIL-STD-202, METHOD 106 EXCEPT SUBCYCLE STEPS 7A AND
7B AND POLARIZATION AND LOAD ARE NOT APPLICABLE.
"DB VALUE". LEGIBILITY AND PERMANENCY PER MIL-STD-130.
2.0
3.0
UNIT MARKING:
QUALITY ASSURANCE:
3.1
VERIFY 100% VISUAL PRE-CAP INSPECTION PERFORMED. PER TP-8965
3.2
PREFORM GROUP A, B AND/OR C TESTING AS INDICATED BY THE PART NUMBER PER TP-8965.
3.3
TEST DATA REQUIREMENTS:
3.3.1
TEST DATA REQUIRED FOR CUSTOMER - SEE PARAGRAPH 5.0 OF TP-8965.
3.3.2
DATA RETENTION - 24 MONTHS.
3.3.3
TEST SAMPLES REQUIRED FOR CUSTOMER - SEE PARAGRAPH 5.0 OF TP-8965.
PACKAGING:
STANDARD PACK PER 755W002. (SERIALIZED WAFFLE PACK)
4.0
EMC TECHNOLOGY
8851 SW OLD KANSAS AVE.
STUART, FL 34997
CAGE CODE # 24602
CHANGE NOTICE
EN 09-E1001
DWG #
REV LVL
SHEET
1009895000
C
1
OF
2
