Low Profile Connectors
Steckverbinder mit geringer Einbauhöhe
Low Profile Connectors

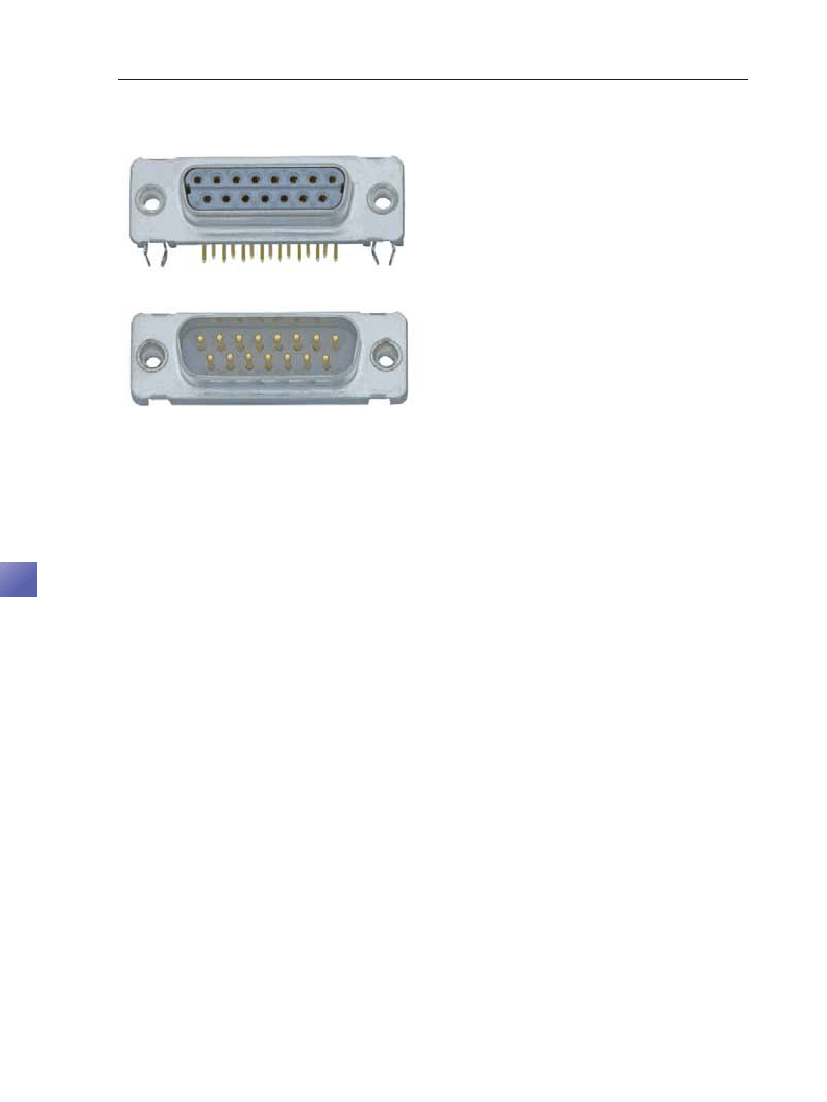

Product Description
Produktbeschreibung
Steckverbinder mit geringer Einbauhöhe
Advantages and Special Features
I
Low profile desgin for use in appliance with division units
I
Available in sizes 9-way to -way
I
Pin and socket contact, straight and right angled
I
Multiple component parts, accessories and
modifications available
Vorteile und Merkmale im Überblick
I
sehr flache Bauform für den Einsatz in Geräten mit
Teilungseinheiten (TE)
I
Polzahlen 9 bis 25 erhältlich
I
Pin-/Buchsenkontakte, gerade und abgewinkelt
I
Vielfältige Anbauteile, Zubehör und Modifikationen
erhältlich (z.B. Rastelement, Schnappbolzen,
Kunststoffwinkel)
40 I connecting is our business
Low Profile Connectors
Steckverbinder mit geringer Einbauhöhe

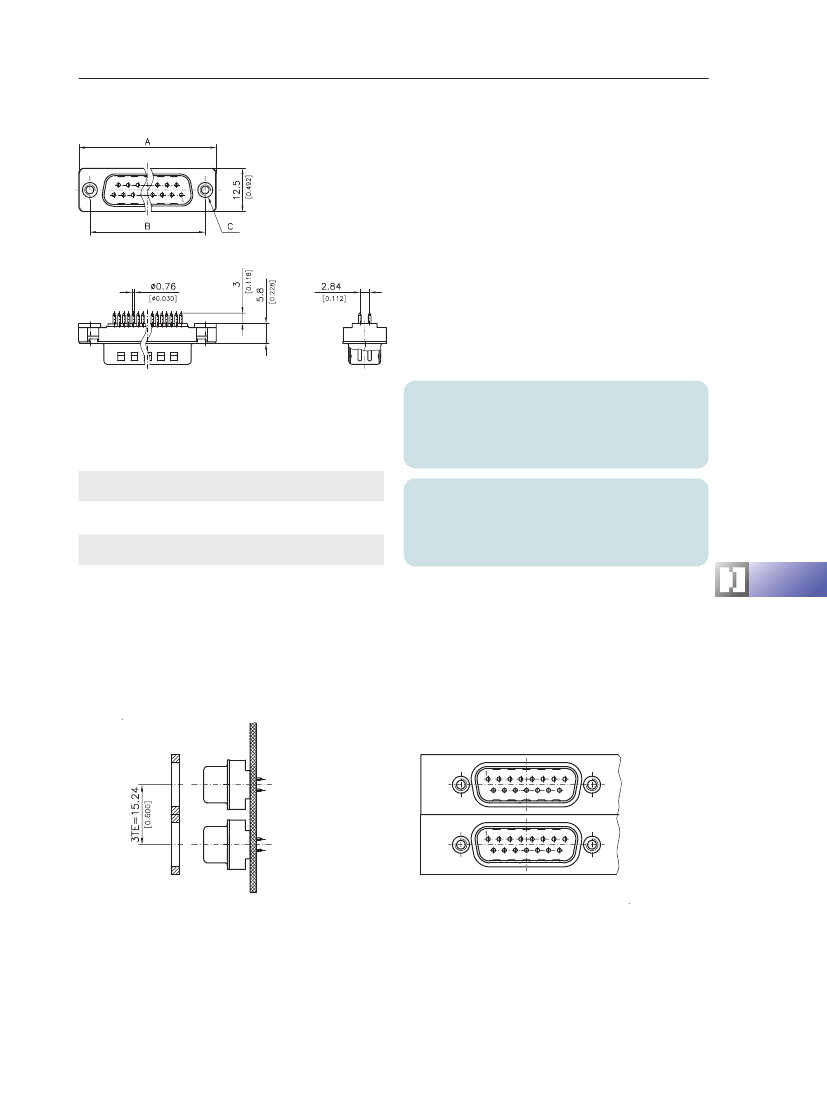

Dimensions (Straight PCB Termination)
Abmessungen (Gerader Leiterplattenanschluss)
Product Description
Produktbeschreibung
Shell Size
No. of Contacts
Order Number
Bestellnummer
A
B
4-40 UNC
C
M3
Gehäusegröße Polzahl
Ordering and Dimension Example
Pin connector, 1 way, contact 8, straight PCB
termination, performance class 1, M thread,
front mounted:
FE15P28G1-0791
1
9
30,8
(1.213)
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
FE09...-1046 FE09...-0791
2
15
39,1
(1.539)
FE15...-1046 FE15...-0791
3
25
53,0
(2.087)
FE25...-1046 FE25...-0791
Bestell- und Abmessungsbeispiel
Stiftsteckverbinder, 15-polig, Kontakt 28, gerader
Leiterplattenanschluss, Gütestufe 1, Gewinde M3,
Montage frontseitig:
FE15P28G1-0791
Dimensions in mm (inch) -
Abmessungen in mm (inch)
Mounting Example (Straight PCB Termination)
1 TE
= 1 division unit
= .08 mm (0.00“)
Einbaubeispiel (Gerader Leiterplattenanschluss)
1 TE
= 1 Teilungseinheit
= 5,08 mm
fctgroup.com I 41
Low Profile Connectors
Steckverbinder mit geringer Einbauhöhe

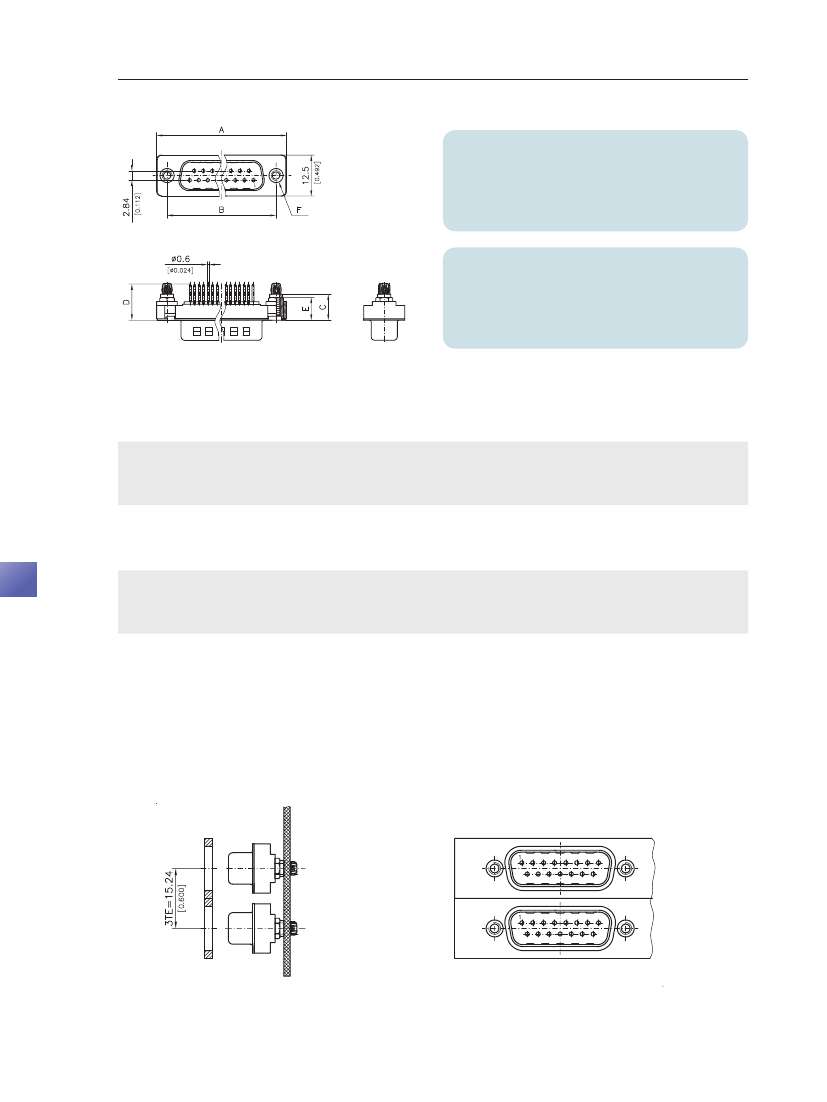

Dimensions (Straight PCB Termination
with Snap-in Bolts)
Product Description
Produktbeschreibung
Abmessungen (Gerader Leiterplattenanschluss
mit Schnappbolzen)
Ordering and Dimension Example
D-Sub pin connector, 1 contacts, contact 1, straight PCB
termination, performance class 1, with mounted snap-in
bolt for PCBs with 1. mm (0.0”) thickness, inner thread
M:
FE15P1G1-1044
Bestell- und Abmessungsbeispiel
D-Sub Stiftsteckverbinder, 15-polig, Kontakt 1, gerader Lei-
terplattenanschluss, Gütestufe 1, mit montierten Schnapp-
bolzen für Leiterplatten mit 1,6 mm Stärke, Innengewinde
M3:
FE15P1G1-1044
Shell Size
Gehäusegröße
No. of Contacts
Polzahl
A
B
C
D
E
Order Number
Bestellnummer
F
4-40 UNC
7,8
6,8
11,05
(0.435)
(0.268)
—
6,8
11,05
(0.435)
(0.268)
—
6,8
11,05
(0.435)
(0.268)
—
FE25...-1262
—
FE15...-1262
—
FE09...-1262
—
FE09...-1045
M3
FE09...-1044
1
9
30,8
(1.213)
25,0
(0.984)
(0.307)
6,0
(0.236)
7,8
FE15...-1045
FE15...-1044
2
15
39,1
(1.539)
33,3
(1.311)
(0.307)
6,0
(0.236)
7,8
FE25...-1045
FE25...-1044
3
25
53,0
(2.087)
47,04
(1.852)
(0.307)
6,0
(0.236)
Dimensions in mm (inch) -
Abmessungen in mm (inch)
Mounting Example (Straight PCB Termination
with Snap-in Bolts)
1 TE
= 1 division unit
= .08 mm (0.00“)
Einbaubeispiel (Gerader Leiterplattenanschluss
mit Schnappbolzen)
1 TE
= 1 Teilungseinheit
= 5,08 mm
4 I connecting is our business
Low Profile Connectors
Steckverbinder mit geringer Einbauhöhe
PCB Hole Patterns PCB Thickness 1.6 mm (0.063“)
Leiterplattenlochbilder Leiterplattenstärke 1,6 mm
9 Contacts
9-polig
3 0.118
12.50 0.492
4.11 0.162
1.37 0.054
0
0
2.74 0.108
5.49 0.216
1 0.039
2.84 0.112
Technical Details
Technische Hinweise
15 Contacts
15-polig
3 0.118
16.65 0.656
8.23 0.324
5.49 0.216
2.74 0.108
0
0
1.37
4.11
6.86
9.60
0.054
0.162
0.270
0.378
1 0.039
2.84 0.112
25 Contacts
25-polig
3 0.118
23.52 0.926
15.19
12.42
9.68
6.91
4.14
1.40
0.598
0.489
0.381
0.272
0.163
0.055
0
0
2.77 0.109
5.54 0.218
8.28 0.326
11.05 0.435
13.82 0.544
16.56 0.652
1 0.039
2.84 0.112
fctgroup.com I 4
Low Profile Connectors
Steckverbinder mit geringer Einbauhöhe

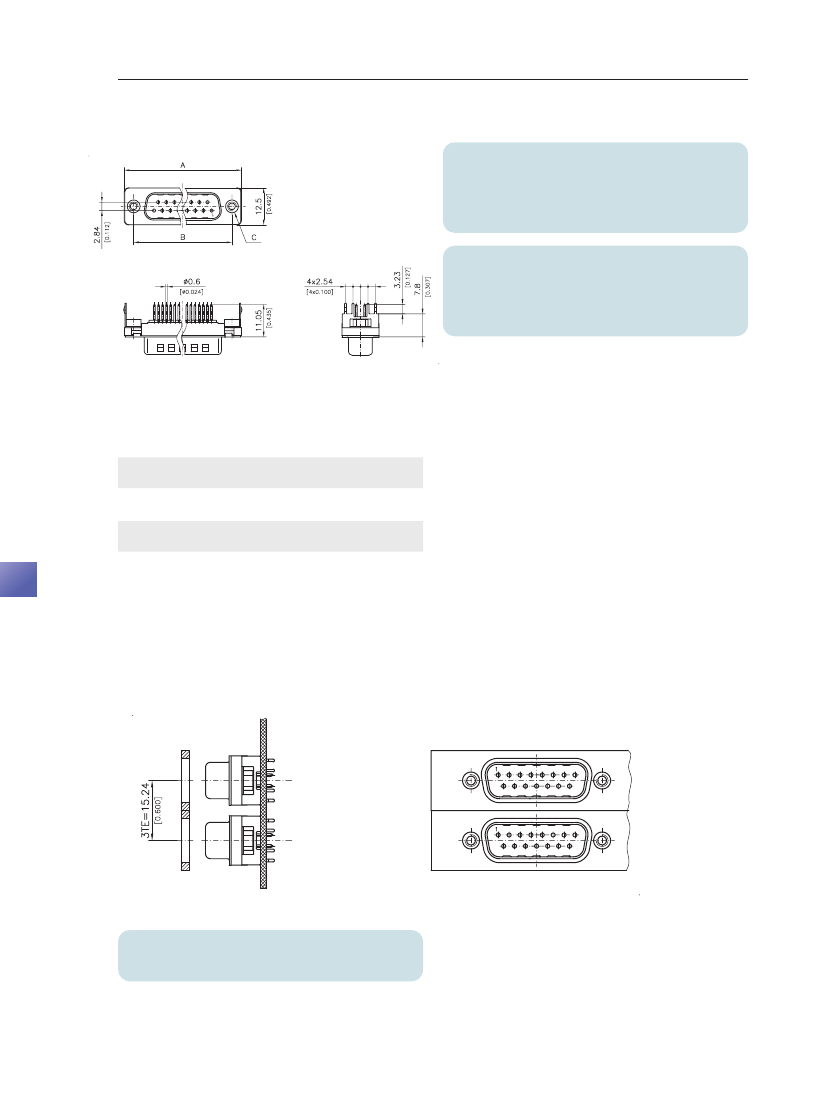

Dimensions (Straight PCB Termination
with Latch Lock)
Product Description
Produktbeschreibung
Abmessungen (Gerader Leiterplattenanschluss
mit Rastelement)
Ordering and Dimension Example
1 contacts pin connector, performance class 1, straight
PCB termination, latch lock, thread M:
FE15P1G1-1047
Bestell- und Abmessungsbeispiel
15-poliger Stiftsteckverbinder, gerader Leiterplattenan-
schluss, Gütestufe 1, Rastelement, Gewinde M3:
FE15P1G1-1047
Shell Size
No. of Contacts
A
B
C
Order Number
Bestellnummer
4-40 UNC
M3
Gehäusegröße Polzahl
1
9
30,8
(1.213)
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
FE09...-1048 FE09...-1047
2
15
39,1
(1.539)
FE15...-1048 FE15...-1047
3
25
53,0
(2.087)
FE25...-1048 FE25...-1047
Dimensions in mm (inch) -
Abmessungen in mm (inch)
Mounting Example (Straight PCB Termination
with Latch Lock)
1 TE
= 1 division unit
= .08 mm (0.00“)
Einbaubeispiel (Gerader Leiterplattenanschluss
mit Rastelement)
1 TE
= 1 Teilungseinheit
= 5,08 mm
Further latch lock dimensions available on request.
Weitere Rastelementhöhen auf Anfrage.
44 I connecting is our business
