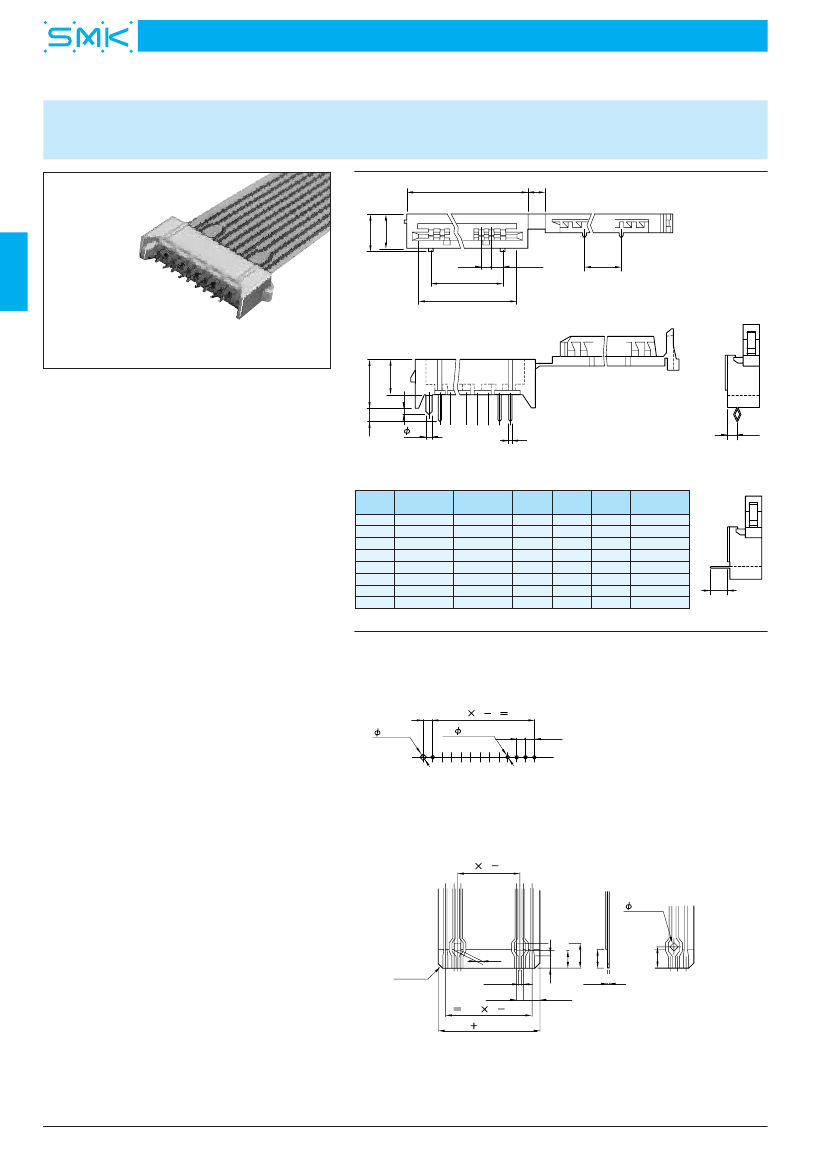

FPC Connector
FP-1
Series
2.54mm Spacing
C
(4)
7.5
8
2.54
A
B
2.54
D
FPC / FFC Connectors
■
Features
1. Added reliability of contacts and vibration-
resistance assured by increased contact
pressure with a pressure lever after insertion of
FPC or FFC.
2. Preventive measures against FPC falling through
2 to 3 projections located on lever.
3. Adaptable to output from laminated FPC due to
provision for contact on both sides.
4. A lead-free product.
11.8
3
9
1.5
1.5
0.6
2.5
Straight
No. of
Pins
05
08
09
10
11
12
14
17
Stralght
Right-Angle
A
10.16
17.78
20.32
22.86
25.40
27.94
33.02
40.64
B
15.46
23.08
25.62
28.16
30.70
32.77
38.32
45.94
C
19.46
27.08
29.62
32.16
34.70
37.24
42.32
49.94
D
2.54
10.16
12.70
15.24
17.78
20.32/5.08
25.40
33.02
■
Specifications
1. Rating : 30mA, 200V AC
2. Insulation Resistance : 1000MΩ, min. at 500V DC
3. Withstanding Voltage : 800V AC for one minute
4. Operating Temperature Range : –25˚C to +70˚C
W-D0805#01 W-D1805#01
W-D0808#01 W-D1808#01
W-D0809#01 W-D1809#01
W-D0810#01 W-D1810#01
W-D0811#01 W-D1811#01
W-D1012#01 W-D1412#01
W-D1114#01 W-D1214#01
W-D1117#01 W-D1217#01
4
■
Material and Plating
●
●
Right-Angle
■ P.C. Board Dimension
取付基板参考図
The 1.5 dia. direction guide
boss for the 12P connectors
only is mounted in reverse.
●
12Ｐの方向ガイドボス（φ1.5）
は反対側にあります。
●
Housing : Polyamide (PA), White, 94V-0
Contact : Phosphor Bronze, Tin Plating (#01)
Tin-lead Plating (#51 Straight,#02 Right-Angle)
■
Note
1. The FPC stopper is mounted in three sections.
2. The housing for 14P and 17P connectors are
made of PPO resin. (The housing and the lever
have a separate structure.)
2.54
±
0.1
2.54 (n 1) A
±
0.1
1.8
±
0.05
n 1
±
0.05
2.54
±
0.1
2.54
±
0.1
■ 特 長
1. FPC、FFCを直接挿入し、圧接レバーで接点圧を出
す構造で接触信頼性、耐震動性に優れています。
2. レバーには2カ所の突起があり、FPCの抜けを防
止しています。
3. 両面接触構造のため、貼り合わせFPC出力に対
応します。
4. 鉛フリー対応品です。
■ Applicable FPC Dimension
適合FPC参考寸法（t＝0.25±0.1）
2.54 (n 4)
±
0.1
■ 仕 様
1. 定格電圧電流 AC200V 30mA
2. 接 触 抵 抗 100Ω以下
（初期、銀・カーボン印刷FPC）
3. 絶 縁 抵 抗 DC500V 1000MΩ以上
4. 耐 電 圧 AC800V 1分間
5. ½用温度範囲 −25℃∼＋70℃
5.5
–
0.2
8
–0
2.5
–
0
+
0.2
+0
6
–0
2-C1.5
or 2-R2
4
–0
2
1.27
2.54
A 2.54 (n
A 5.2
1)
±
0.1
+0
–
0.1
0.25
±
0.1
■ 材質・表面処理
ハウジング
ポリアミド（PA）½色 94V-0
●
コンタクト
りん青銅 すずめっき（＃01）
半田めっき（＃51ストレート、＃02ライトアングル）
●
2.54
■ 特 記
1.12ＰはFPC抜け止めが3カ所にあります。
2.14Ｐ½17Pは、変性PPO樹脂です。
（ハウジングと
レバーは別ピースです。
）
6.8
