LC TOPLED
®
Low Current LED
LS T679, LY T679, LG T679
Besondere Merkmale
•
Gehäusetyp:
weißes P-LCC-2 Gehäuse
•
Besonderheit des Bauteils:
extrem breite
Abstrahlcharakteristik; ideal für
Hinterleuchtungen und Einkopplungen in
Lichtleiter
•
Wellenlänge:
628 nm (super-rot),
590 nm (gelb), 570 nm (grün)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
GaAsP
•
optischer Wirkungsgrad:
2 lm/W
•
Gruppierungsparameter:
Lichtstärke
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten und
Wellenlöten (TTW)
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8 mm Gurt mit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330 mm
Anwendungen
• optischer Indikator
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Einkopplung in Lichtleiter
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
Features
•
package:
white P-LCC-2 package
•
feature of the device:
extremely wide viewing
angle; ideal for backlighting and coupling in
light guides
•
wavelength:
628 nm (super-red),
590 nm (yellow), 570 nm (green)
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
GaAsP
•
optical efficiency:
2 lm/W
•
grouping parameter:
luminous intensity
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering and
TTW soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 2000/reel, ø180 mm
or 8000/reel, ø330 mm
Applications
• optical indicators
• backlighting (LCD, switches, keys, displays,
illuminated advertising, general lighting)
• coupling into light guide
• interior automotive lighting. (e.g. dashboard
backlighting, etc.)
2000-07-17
1
LS T679, LY T679, LG T679
Typ
Emissions-
farbe
Color of
Emission
Farbe der
Lichtaustritts-
fläche
Color of the
Light Emitting
Area
colorless clear
Lichtstärke
Lichtstrom
Bestellnummer
Type
LS T679-D2E2-1
LS T679-E2F2-1
LS T679-F2G2-1
LS T679-D2
LS T679-E1
LS T679-E2
LS T679-F1
LS T679-F2
LS T679-G1
LS T679-G2
LY T679-D2E2-1
LY T679-E2F2-1
LY T679-F2G2-1
LY T679-D2
LY T679-E1
LY T679-E2
LY T679-F1
LY T679-F2
LY T679-G1
LY T679-G2
LG T679-E1F1-1
LG T679-F1G2-1
LG T679-E1
LG T679-E2
LG T679-F1
LG T679-F2
LG T679-G1
LG T679-G2
super-red
0.56 ...
0.90 ...
1.40 ...
0.56 ...
0.71 ...
0.90 ...
1.12 ...
1.40 ...
1.80 ...
2.24 ...
0.56 ...
0.90 ...
1.40 ...
0.56 ...
0.71 ...
0.90 ...
1.12 ...
1.40 ...
1.80 ...
2.24 ...
0.71 ...
1.12 ...
0.71 ...
0.90 ...
1.12 ...
1.40 ...
1.80 ...
2.24 ...
1.12
1.80
2.80
0.71
0.90
1.12
1.40
1.80
2.24
2.80
1.12
1.80
2.80
0.71
0.90
1.12
1.40
1.80
2.24
2.80
1.40
2.80
0.90
1.12
1.40
1.80
2.24
2.80
yellow
colorless clear
green
colorless clear
Helligkeitswerte werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±11 %
ermittelt.
Luminous intensity is tested at a current pulse duration of 25 ms and an accuracy of ±11 %.
2000-07-17
2
F
Luminous
Intensity
I
F
= 2 mA
I
V
(mcd)
Luminous
Flux
I
F
= 2 mA
V
(mlm)
2.5 (typ.)
3.9 (typ.)
6.1 (typ.)
2.0 (typ.)
2.5 (typ.)
3.0 (typ.)
3.8 (typ.)
4.8 (typ.)
6.0 (typ.)
7.6 (typ.)
2.5 (typ.)
3.9 (typ.)
6.1 (typ.)
2.0 (typ.)
2.5 (typ.)
3.0 (typ.)
3.8 (typ.)
4.8 (typ.)
6.0 (typ.)
7.6 (typ.)
3.1 (typ.)
5.5 (typ.)
2.5 (typ.)
3.0 (typ.)
3.8 (typ.)
4.8 (typ.)
6.0 (typ.)
7.6 (typ.)
Ordering Code
Q62703-Q5098
Q62703-Q5099
Q62703-Q5100
Q62703-Q5136
Q62703-Q5137
Q62703-Q5138
Q62703-Q5016
Q62703-Q5017
LS T679, LY T679, LG T679
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
Stoßstrom
Surge current
t
10 s,
D
= 0.005
Sperrspannung
Reverse voltage
Leistungsaufnahme
Power dissipation
Symbol
Symbol
Wert
Value
– 40 … + 100
– 40 … + 100
+ 100
7.5
0.15
Einheit
Unit
°C
°C
°C
mA
A
T
op
T
stg
T
j
I
F
I
FM
Wärmewiderstand
Thermal resistance
R
th JA
Sperrschicht/Umgebung
Junction/ambient
R
th JS
Sperrschicht/Lötpad
Junction/solder point
Montage auf PC-Board FR 4 (Padgröße 16 mm
2
)
mounted on PC board FR 4 (pad size 16 mm
2
)
2000-07-17
³
³
m £
V
R
P
tot
5
20
V
mW
400
180
K/W
K/W
3
LS T679, LY T679, LG T679
Kennwerte
(
T
A
= 25 °C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 2 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 2 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 2 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
Forward voltage
I
F
= 2 mA
Sperrstrom
Reverse current
V
R
= 5 V
(typ.)
Symbol
Symbol
LS
peak
Werte
Values
LY
586
LG
565
635
Einheit
Unit
nm
(typ.)
(max.)
(typ.)
(max.)
(typ.)
V
F
V
F
I
R
I
R
l
dom
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 2 mA
Optischer Wirkungsgrad
Optical efficiency
I
F
= 2 mA
(typ.)
TC
V
2000-07-17
4
h
(typ.)
opt
l
l
l
Temperaturkoeffizient von
Temperature coefficient of
I
F
= 2 mA
l
l
Temperaturkoeffizient von
Temperature coefficient of
I
F
= 2 mA
peak
peak
TC
peak
0.11
0.10
0.11
dom
(typ.)
TC
dom
0.07
0.07
0.07
– 2.0
– 1.6
– 1.9
mV/K
2
2
2
m
m
j
(typ.)
lD
(typ.)
l
2
(typ.)
l
dom
628
590
570
nm
45
45
25
nm
120
1.8
2.6
0.01
10
120
2.0
2.7
0.01
10
120
1.9
2.6
0.01
10
Grad
deg.
V
V
A
A
nm/K
nm/K
lm/W
LS T679, LY T679, LG T679

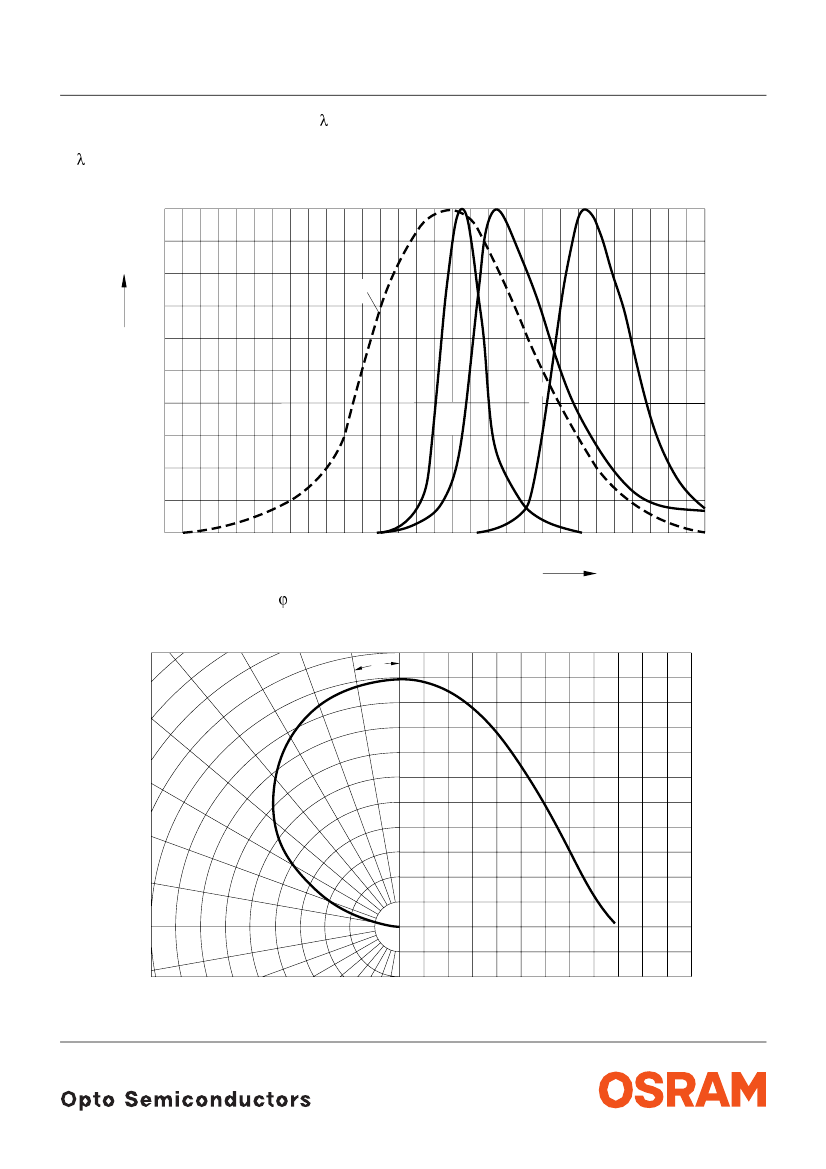

Relative spektrale Emission
I
rel
=
f
( ),
T
A
= 25 °C,
I
F
= 2 mA
Relative Spectral Emission
V( ) = spektrale Augenempfindlichkeit
Standard eye response curve
100
%
I
rel
80
60
20
0
400
450
500
550
yellow
green
40
600
super-red
Abstrahlcharakteristik
I
rel
=
f
( )
Radiation Characteristic
40˚
30˚
20˚
50˚
60˚
0.4
70˚
0.2
80˚
90˚
100˚
1.0
2000-07-17
0.8
0.6
0.4
l
j
l
OHL01210
V
λ
650
nm
700
λ
10˚
0˚
OHL01660
ϕ
1.0
0.8
0.6
0
0˚
5
20˚
40˚
60˚
80˚
100˚
120˚
