High Density Connectors
High Density Steckverbinder

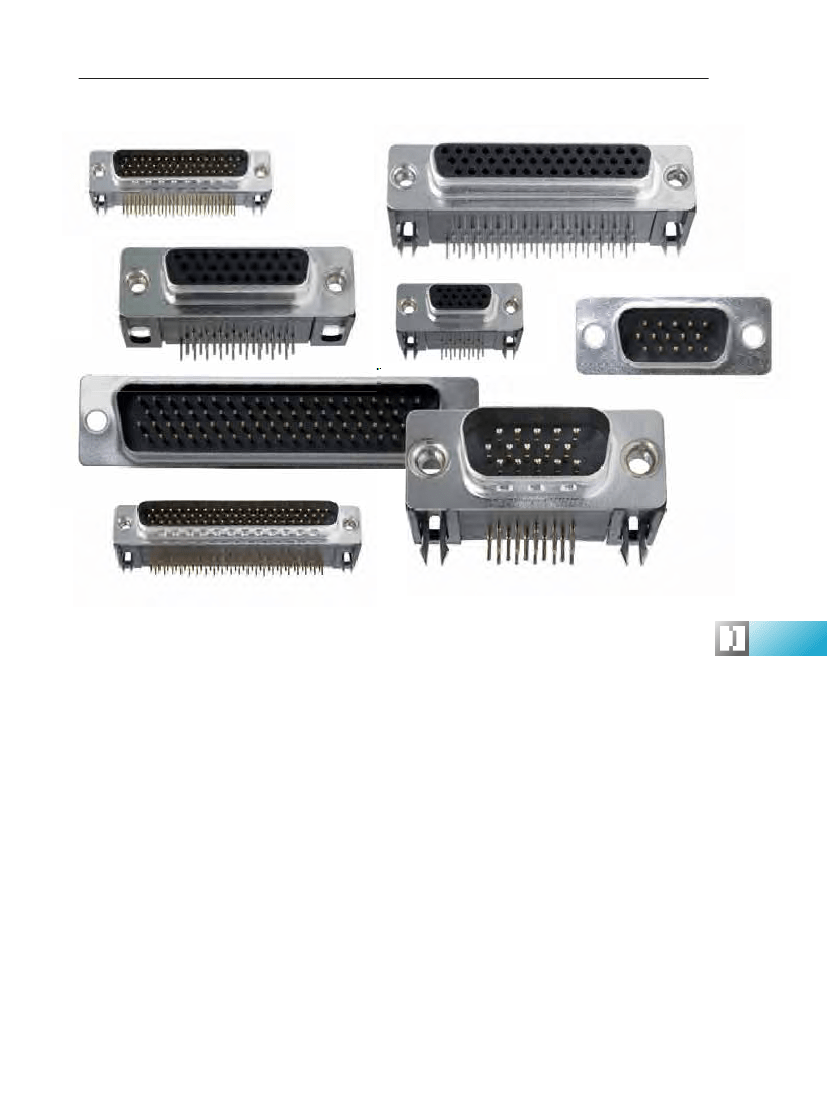

High Density D-Sub Connectors
Product Description
Produktbeschreibung
High Density D-Sub Steckverbinder
Advantages and Special Features
In terms of their outside dimensions the shells of the high den-
sity D-Sub series are the same as for the well known standard
D-Sub connectors but the number of contacts has been consi-
derably increased.
Due to the higher density of 1, , 44, and 78 contacts,
this series is ideally suited for the most modern applications in
data transmission and telecommunications as well as in measu-
rement regulation and control devices.
Protection against misalignment or bending of contacts is gua-
ranteed by the use of a trapeze shaped metal shell. The tin pla-
ted shells also offer good shielding qualities and are
mechanically stable. Because of their compact design and low
mounting flange, these connectors can also be used without
difficulty in the tried and tested 19”-modules.
These connectors are available in straight and right angled versi-
ons for PCBs. They can also be supplied for cable assemblies in
solder or crimp version. The heat resistant plastics used in the
production of the connectors meet UL94V-0 requirements.
Vorteile und Merkmale im Überblick
Die High Density D-Sub Serie verwendet von den Außenabmes-
sungen die Gehäuse der bekannten Standard D-Sub Steckver-
binder, jedoch hat sich die Anzahl der Kontakte wesentlich
erhöht.
Durch die höhere Dichte von 15, 26, 44, 62 und 78 Kontakten
eignet sich diese Serie hervorragend für modernste Anwendun-
gen der Datentechnik, Telekommunikation sowie Mess-, Regel-
und Steuerungstechnik.
Ein sicherer Verdrehschutz ist durch das trapezförmige Metallge-
häuse gewährleistet. Die verzinnten Gehäuse bieten gute Ab-
schirmeigenschaften und sind mechanisch stabil. Aufgrund der
kompakten Bauweise und des niedrigen Montageflansches sind
diese Steckverbinder in den bewährten 19“-Einschüben pro-
blemlos einsetzbar.
Die Steckverbinder sind in gerader bzw. abgewinkelter Ausfüh-
rung für Leiterplattenmontage sowie zur Kabelmontage in Löt-
oder Crimptechnik lieferbar. Die verwendeten temperaturbe-
ständigen Kunststoffe entsprechen den Anforderungen nach
UL94V-0.
fctgroup.com I 9
High Density Connectors
High Density Steckverbinder

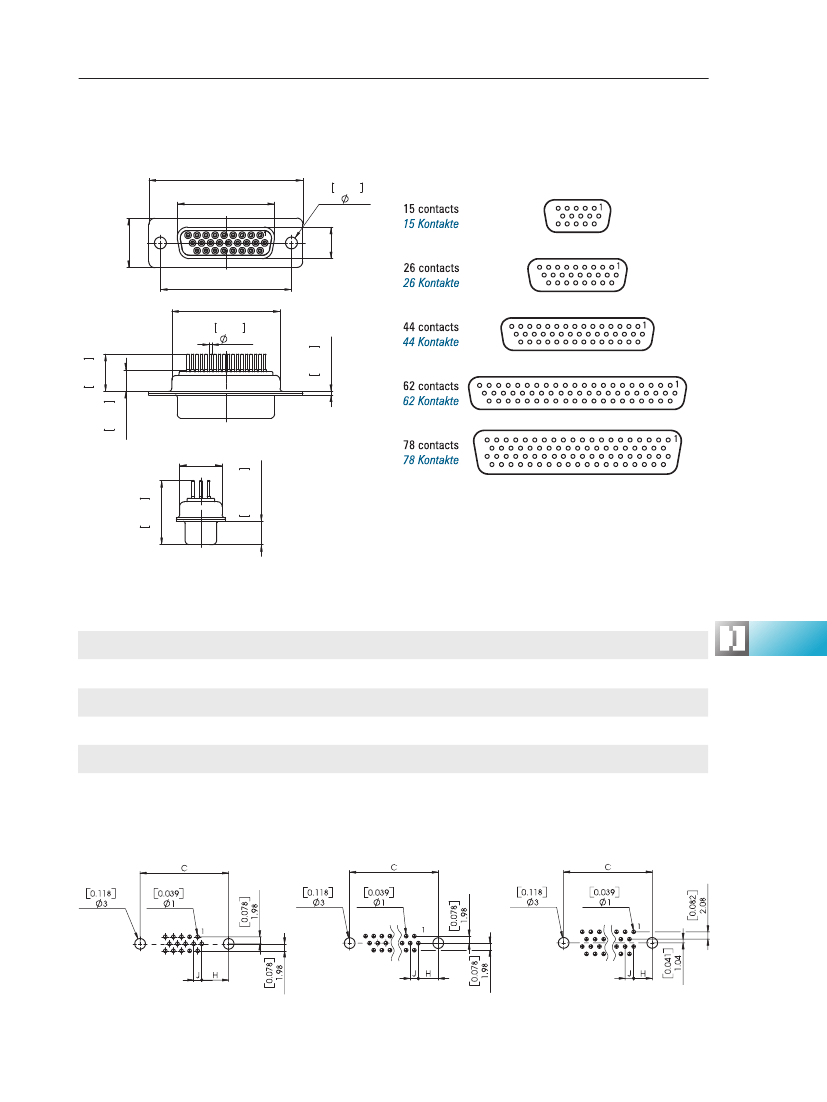

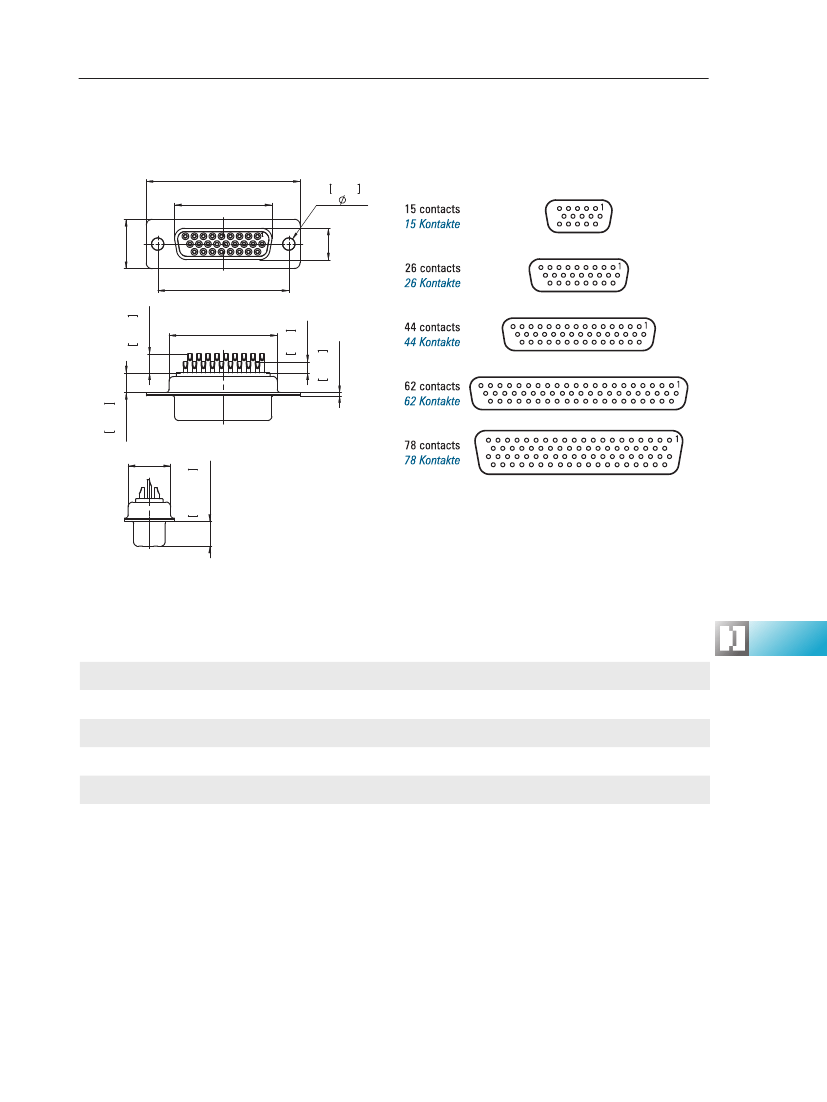

Pin: Solder Pot Termination
Dimensions
Abmessungen
A
B
0.118
3
Product Description
Produktbeschreibung
Stift: Löttopfanschluss
Pin Connector, Front View
Stiftsteckverbinder, Frontansicht
C
0.189
4.8
0.11
2.8
Stamped contacts
(wire size: max. AWG )
Gestanzte Kontakte
(Drahtgröße: max. AWG 22)
Number of Contacts
Polzahl
G
0.197
5
F
0.232
±0.008
5.9
±0.2
Order Number
Bestellnummer
Shell Size
Gehäusegröße
0.035
0.9
D
E
A
±0,4
(±0.016)
B
+0,2
(+0.008)
16,9
(0.665)
25,2
(0.992)
38,9
(1.531)
55,3
(2.177)
52,8
(2.079)
C
±0,15
(±0.006)
25,0
(0.984)
33,3
(1.311)
47,0
(1.852)
63,5
(2.500)
61,1
(2.406)
D
+0,2
(+0.008)
8,2
(0.323)
8,2
(0.323)
8,2
(0.323)
8,2
(0.323)
11,0
(0.433)
E
±0,4
(±0.016)
12,5
(0.492)
12,5
(0.492)
12,5
(0.492)
12,5
(0.492)
15,4
(0.606)
F
±0,3
(±0.012)
10,8
(0.425)
10,8
(0.425)
10,8
(0.425)
10,8
(0.425)
13,7
(0.539)
G
±0,3
(±0.012)
19,3
(0.760)
27,5
(1.083)
41,3
(1.626)
57,7
(2.272)
55,3
(2.177)
CT09-15P
1
15
30,8
(1.213)
CT15-26P
2
26
39,1
(1.539)
CT25-44P
3
44
53,0
(2.087)
CT37-62P
4
62
69,3
(2.728)
CT50-78P
5
78
66,9
(2.634)
Dimensions in mm (inch) -
Abmessungen in mm (inch)
9 I connecting is our business
High Density Connectors
High Density Steckverbinder

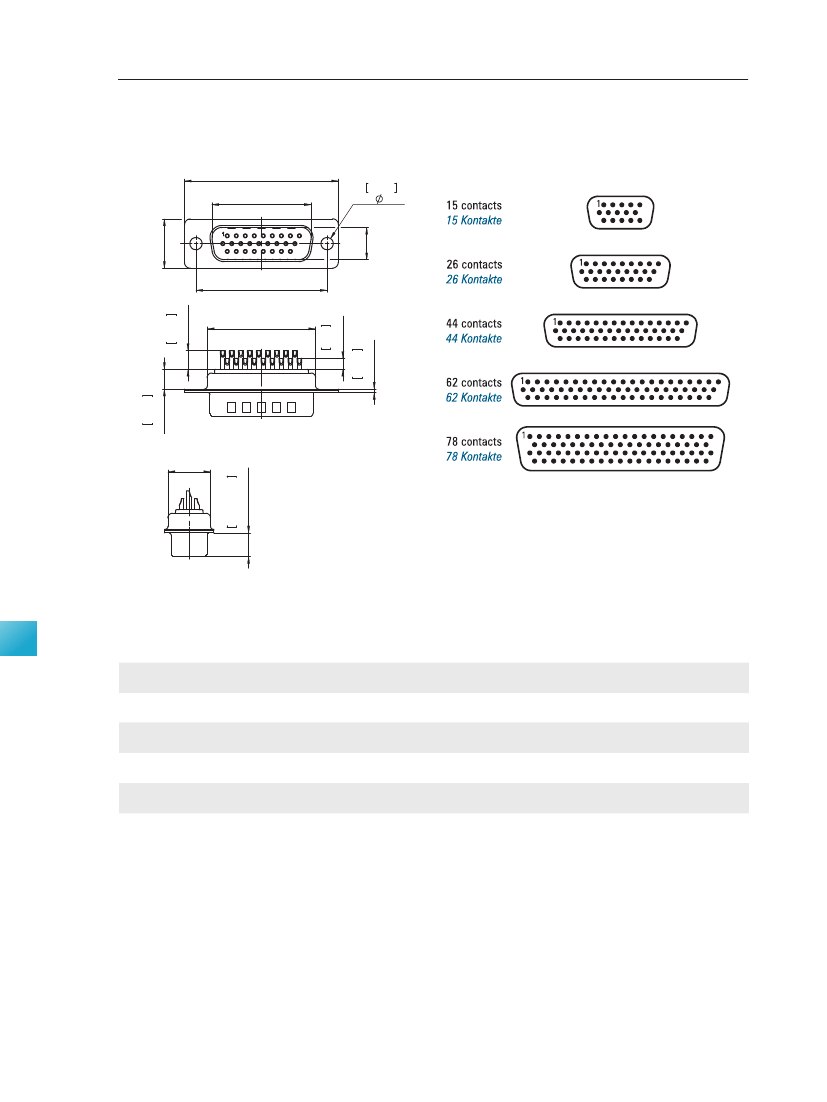

Pin: Straight PCB Termination
Dimensions
Abmessungen
Product Description
Produktbeschreibung
Stift: Gerader Leiterplattenanschluss
Pin Connector, Front View
Stiftsteckverbinder, Frontansicht
A
B
0.118
3
C
G
0.024
0.6
0.374
9.5
0.035
0.9
0.217
5.5
F
0.232
±0.008
5.9
±0.2
0.642
16.3
Stamped contacts
Gestanzte Kontakte
Shell Size
Number of Contacts
A
±0,4
(±0.016)
CT09-15P1
CT15-26P1
CT25-44P1
CT37-62P1
CT50-78P1
1
2
3
4
5
15
26
44
62
78
30,8
(1.213)
39,1
(1.539)
53,0
(2.087)
69,3
(2.728)
66,9
(2.634)
Dimensions in mm (inch) -
Abmessungen in mm (inch)
Order Number
Bestellnummer
D
E
B
+0,2
(+0.008)
16,9
(0.665)
25,2
(0.992)
38,9
(1.531)
55,3
(2.177)
52,8
(2.079)
C
±0,15
(±0.006)
25,0
(0.984)
33,3
(1.311)
47,0
(1.852)
63,5
(2.500)
61,1
(2.406)
D
+0,2
(+0.008)
8,2
(0.323)
8,2
(0.323)
8,2
(0.323)
8,2
(0.323)
11,0
(0.433)
E
±0,4
(±0.016)
12,5
(0.492)
12,5
(0.492)
12,5
(0.492)
12,5
(0.492)
15,4
(0.606)
F
±0,3
(±0.012)
10,8
(0.425)
10,8
(0.425)
10,8
(0.425)
10,8
(0.425)
13,7
(0.539)
G
±0,3
(±0.012)
19,3
(0.760)
27,5
(1.083)
41,3
(1.626)
57,7
(2.272)
55,3
(2.177)
H
J
Gehäusegröße Polzahl
7,10
(0.280)
6,80
(0.268)
7,00
(0.276)
7,00
(0.276)
7,60
(0.299)
2,29
(0.090)
2,29
(0.090)
2,29
(0.090)
2,42
(0.095)
2,42
(0.095)
PCB Hole Pattern (Mounting Side)
Leiterplattenlochbild (Bestückungsseite)
Hole Pattern 1 Contacts
Lochbild 15-polig
Hole Pattern , 44 and Contacts
Lochbild 26-, 44- und 62-polig
Hole Pattern 78 Contacts
Lochbild 78-polig
98 I connecting is our business
High Density Connectors
High Density Steckverbinder

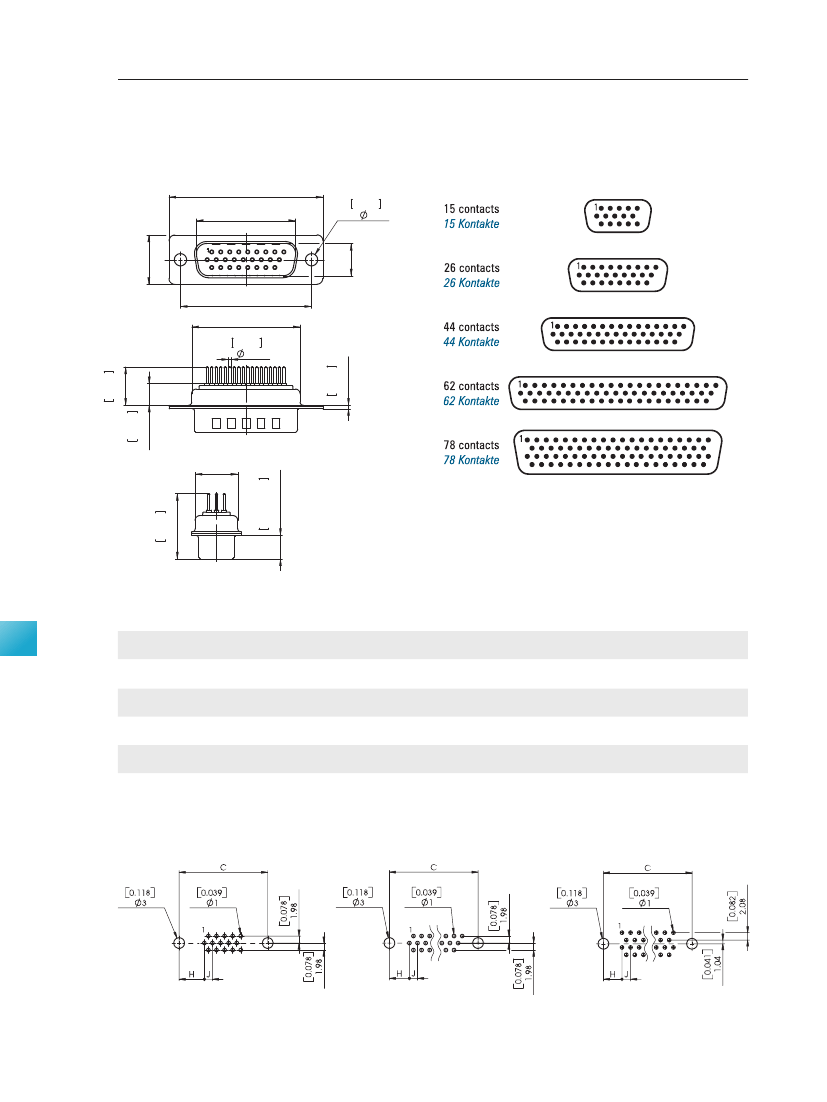

Socket: Straight PCB Termination
Dimensions
Abmessungen
A
B
0.118
3
Product Description
Produktbeschreibung
Buchse: Gerader Leiterplattenanschluss
Socket Connector, Front View
Buchsensteckverbinder, Frontansicht
C
G
0.024
0.6
0.374
9.5
0.035
0.9
0.217
5.5
F
0.232
±0.008
5.9
±0.2
0.642
16.3
Stamped contacts
Gestanzte Kontakte
Shell Size
Number of Contacts
A
±0,4
(±0.016)
CT09-15S1
CT15-26S1
CT25-44S1
CT37-62S1
CT50-78S1
1
2
3
4
5
15
26
44
62
78
30,8
(1.213)
39,1
(1.539)
53,0
(2.087)
69,3
(2.728)
66,9
(2.634)
Dimensions in mm (inch) -
Abmessungen in mm (inch)
Order Number
Bestellnummer
D
E
B
-0,2
(-0.008)
16,4
(0.646)
24,7
(0.972)
38,5
(1.516)
54,9
(2.161)
52,5
(2.067)
C
±0,15
(±0.006)
25,0
(0.984)
33,3
(1.311)
47,0
(1.852)
63,5
(2.500)
61,1
(2.406)
D
-0,2
(-0.008)
8,0
(0.315)
8,0
(0.315)
8,0
(0.315)
8,0
(0.315)
10,8
(0.425)
E
±0,4
(±0.016)
12,5
(0.492)
12,5
(0.492)
12,5
(0.492)
12,5
(0.492)
15,4
(0.606)
F
±0,3
(±0.012)
10,8
(0.425)
10,8
(0.425)
10,8
(0.425)
10,8
(0.425)
13,7
(0.539)
G
±0,3
(±0.012)
19,3
(0.760)
27,5
(1.083)
41,3
(1.626)
57,7
(2.272)
55,3
(2.177)
H
J
Gehäusegröße Polzahl
7,1
(0.280)
6,8
(0.268)
7,0
(0.276)
7,0
(0.276)
7,6
(0.299)
2,3
(0.090)
2,3
(0.090)
2,3
(0.090)
2,4
(0.095)
2,4
(0.095)
PCB Hole Pattern (Mounting Side)
Leiterplattenlochbild (Bestückungsseite)
Hole Pattern 1 Contacts
Lochbild 15-polig
Hole Pattern , 44 and Contacts
Lochbild 26-, 44- und 62-polig
Hole Pattern 78 Contacts
Lochbild 78-polig
fctgroup.com I 99
