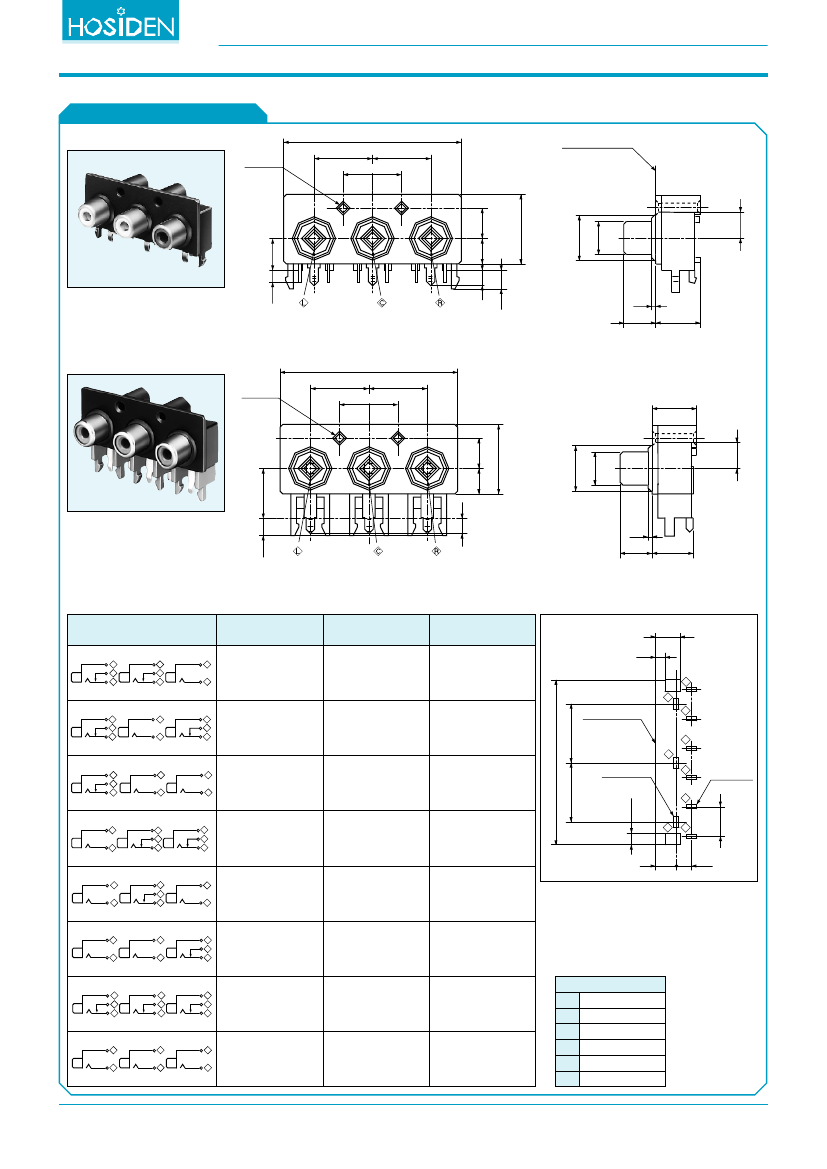

横型横三連ピンジャック
Horizontal Type Triple Pin Jacks Horizontal Arrayal
Unit: mm
JPJ1043 / JPJ1073 Series
h
＝8
mm
2-
ø
2.4
15
15
45
15
Reference Line
7.5
17.5
JPJ1043
3.5
h=8
4
6.5
4.5
φ8.3
φ11
1.2
8.5
11
h
＝12.5
mm
2-
ø
2.4
15
45
15
15
11
7.5
17.5
h=12.5
JPJ1073
4.5
4
6.5
ø
8.3
ø
11
1.2
8.5
9
※h=6.5mmの仕様については、別途お問い合わせ下さい。
For the specification of
h=6.5mm,
please contact us.
回路図／Schematic
L
○
1
3
2
C
○
1
3
2
R
○
1
2
h＝6.5
mm
h＝8
mm
h＝12.5
mm
4.1
6.7
L C R
JPJ1201-010○
○ ○
L C R
JPJ1143-010○
○ ○
L C R
JPJ1211-010○
○ ○
1
3
1
3
2
1
2
1
3
2
15
L C R
JPJ1202-010○
○ ○
L C R
JPJ1170-010○
○ ○
L C R
JPJ0963-010○
○ ○
Reference
Line
1
2
3
42.6
1
3
2
1
2
1
2
15
L C R
JPJ1203-010○
○ ○
L C R
JPJ0955-01-○
○ ○
L C R
JPJ1213-010○
○ ○
3-1.3×2.5
2.55
2
3
1
2
6-1×2.9
1
2
1
3
2
1
3
2
L C R
JPJ1204-010○
○ ○
L C R
JPJ0951-01-○
○ ○
L C R
JPJ1214-010○
○ ○
JPJ1043
1
2
1
3
2
1
2
4.5
4.55
L C R
JPJ1205-010○
○ ○
L C R
JPJ0956-010○
○ ○
L C R
JPJ1215-010○
○ ○
Hole Layout
(Bottom View)
上記 HoeL y u 図は一例です。
l ao t
1
2
1
2
1
3
2
L C R
JPJ1206-010○
○ ○
L C R
JPJ1106-01-○
○ ○
L C R
JPJ1216-010○
○ ○
Above hole layout is a example.
1
3
2
1
3
2
1
3
2
L C R
JPJ1063-01-○
○ ○
L C R
JPJ1043-01-○
○ ○
L C R
JPJ1073-010○
○ ○
1
2
1
2
1
2
L C R
JPJ2063-01-○
○ ○
L C R
JPJ2043-01-○
○ ○
L C R
JPJ2073-01-○
○ ○
0
1
2
3
4
5
Color No.
Without pinjack
Black
Red
White
Yellow
Blue
7.5
6.2
6.2
