表面実装型照光式スイッチ
LS6 シリーズ
Surface Mountable Illuminated Switch LS6 Series

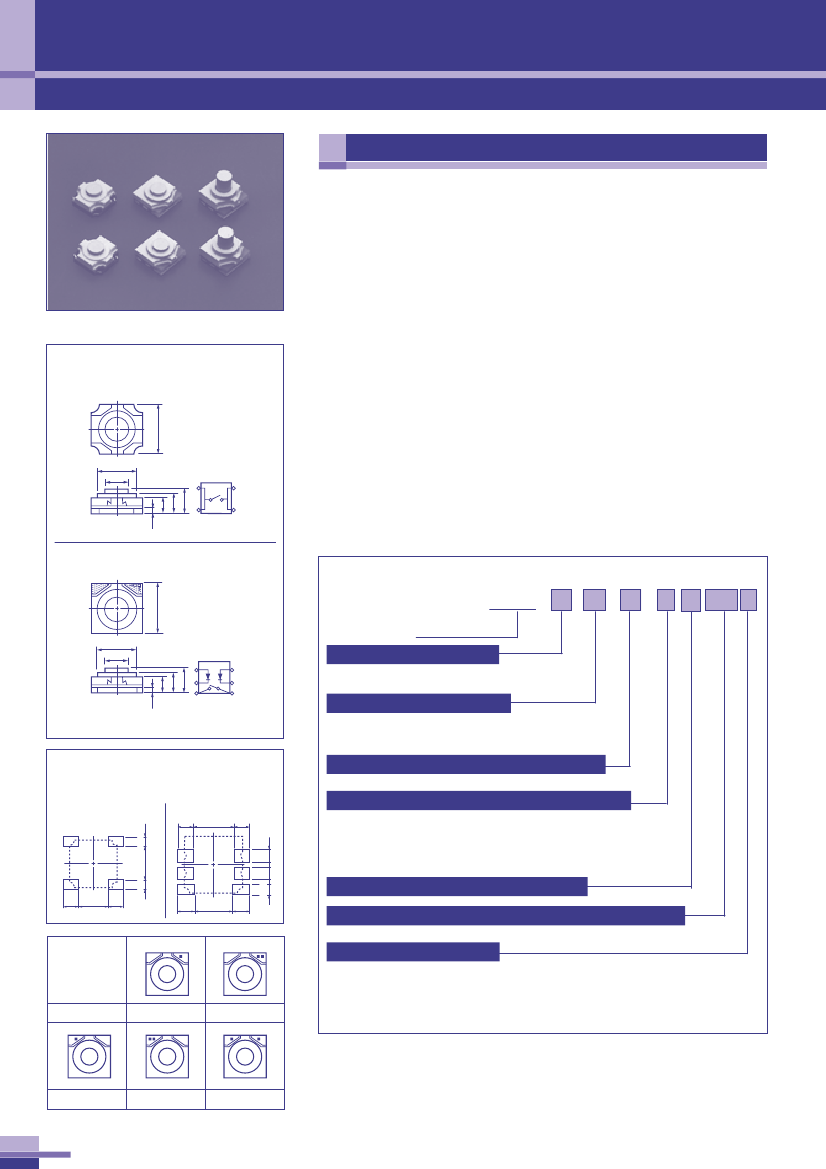

特徴／ Features
1. 外½寸法5.2mm×5.2mmの基本構
造に対し、
厚さ2.5mm、
5mmの2種
類を可½とした新しい発想の超小型
薄型タイプの表面実装型照光式スイッ
チです。
2. 小型であるため実用上のレイアウト
の融通性が高く、
2種類の厚さは他の
コンポーネントとの共用により大き
な自由度を与え、
セット設計が容易に
行なえます。
3. LEDはスイッチの角の各コーナーに
配½されますが、
1個(1色×1個)、
2
個(2色×各1個又は1色×2個)の内
臓が可½です。
(LEDなしでの出荷も
致します)
4. 構造上の有利さと½品の½さにより
チップマウンターでの高速マウント
が可½です。
5. リフロー炉によるはんだ付けが出来
ます。
1. This is an ultra-thin type of surface-
mountable illuminated switch based
on a new concept which makes
possible two versions of different
thicknesses (2.5mm, 5mm) on
the same basic structure of 5.2×
5.2mm.
2. The small size of switches allows a
high level of frexibility in layout, with
the three different thicknesses
available, permitting greater freedom
of combination with other components,
making set design simple.
3. LEDs are fitted on each corner of the
switch, in the following combinations:
1LED (1 color×1); 2 LEDs (2 color or
1 color×2), and 4 LEDs (max. 2
colors). A switch without LED is also
available.
4. High-speed mounting using a chip
mounting machine is possible due to
the lightness and structural advantages
of the switch.
5. Refiow soldering is possible using a
reflow furnace.
LS6J
LS6U
■外½寸法図/Outline
drawing
LS6Jタイプ/LS6J
type
LED なし/without
LED
3
1
2
ø3.9
ø2.3
4
5.2
1
3
4
1.55
2
2.5
0.5
2
■部品コード/Code
for Parts
LED 付/with
LED
1
2
3
5.2
4
5
6
※UR,HRは極性が逆です。
※Polarity is reversed
on the UR and HR.
LS6 J 1 M
- 1 / T
〈シリーズ/Series〉
ø3.9
ø2.3
1
4
5
6
スイッチ高さ/Thickness
1.55
2
2.5
J 2.5mm
：
U
：5.0mm
2
3
操½荷重/Operating force
1 1.18N
：
（120gf）
2 1.96N
：
（200gf）
3 2.75N
：
（280gf）
0.5
単½/Unit : mm
推奨はんだ付けパターン
The following soldering patterns are recommended for
reflow-soldering:
リフローはんだ用/For
reflow soldering
スイッチバネ種類/Kind of switch spring
M スイッチ/Switch
：
LED なし/without
LED
LED付/with
LED
1.35
3.55
1.35
LED付の½½及び数(LED付のみ)/Location and number of LED(s)
LEDの½½及び数を下図(※1)の1∼5のコードNo.から選択/
Choose one number of the five code numbers from the illsutration
below under ※1 for the desired location and number of LED(s).
J、
ＵタイプのLEDなしの場合は未記入/
This digit is not applicable to both J and U types without LED.
0.9
3.7
1.1
1.1
0.9
0.5
0.5
1.55
3.15
1.55
1.65
2.95
1.65
0.9
LED発光色(LED付のみ)/Color of LED
LED発光色(LED付のみ)(※2)/Color of another LED
LEDの数2ヶになる場合/Applicable
only to two LEDs version
LED付の½½及び数
(LS6J/Ｕタイプの
LED付に適用)
Location and number of
LED(s)(Applicable only
to LS6J and U types)
包装½態/Packing mode
無記入
：バルク包装
Non-coded：
Bulk packing
T テーピング(基本納入½態)
：
T
：Taping (standard mode)
コードNO.
Code No.
1
2
(※ 1) コードNo.2,4のタイプの LEDはスイ ッチの中 心から見 て左側が 長波長、
右側が短 波長の色 とします 。
コードNo.5
のタイ プは左側 が長波長 、
右側が 短波長と なります 。
LED１ヶ付 及び同一 色２ヶ付 の場合、
特に規定 はありま せん。
(※ 1) For code No.2 and 4 the LED of longer wave length is located to the left and shorter one to the
3
4
5
right viewing from the center of the switch. For code No.5 the LED on the left is of longer wave
length and the right of shorter wave length.This rule has nothing to do with the type of one LED
and two LEDs of the same color.
66
■外½寸法図/Outline
drawing
LS6Uタイプ/LS6U
type
LED付
/with LED
用途／ Application
ルミスイッチLS6シリーズは操½用スイッ
チとして次のような½品に½用できます。
TV、
VTR、
音響機器、
車載用機器、
通信
用機器、
ファクシミリ、
電話機、
カー
オーディオ½品等。
LUMISWITCH, LS6 series, can be used as a
function control switch in the following applications.
TV, VCR, audio equipment, automotive
and telecommunication equipment,
measuring instruments, facsimiles,
telephone sets, car audio products etc.
1
2
3
4
5
6
5.2
※UR,HRは極性が逆です。
※Polarity is reversed
on the UR and HR.
ø3.9
ø2.3

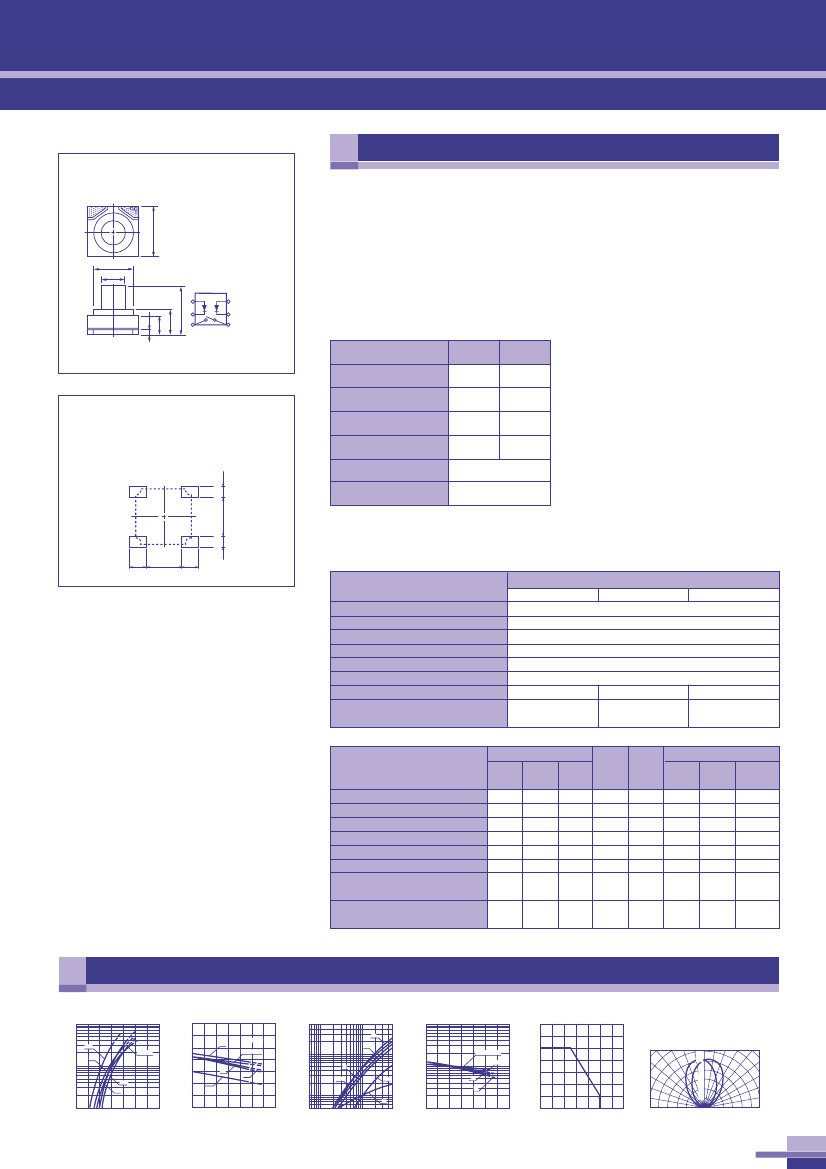

■絶対最大定格/Absolute
Maximum Rating
1
4
5
6
5
スイッチ部/Switch
portion
2
2.75
2
3
12Ｖ 20mＡ
LED部(各LEDにつき)/LED
portion (Per LED chip)
(Ta 25℃)
項目
Item
許容損失
(mW)
Power dissipation
順電流
Forward current
パルス順電流
Pulse forward current
逆電圧
Reverse voltage
(mA)
(mA)
(V)
記号
Symbol
P
D
I
F
I
FP
V
R
ー30 ∼+80
ー40 ∼+90
定格値
Rating
65
25
100
※
5
0.5
単½/Unit : mm
推奨はんだ付けパターン
The following soldering patterns are recommended for
reflow-soldering:
リフローはんだ用
For reflow soldering
½用温度範囲
(℃ )
Operating temperature range
0.9
保存温度範囲
(℃ )
Storage temperature range
※ I
FP
の条件は duty
1
/
10
、パルス巾 0.1msec です。
※ Condition for I
FP
is pulse of
1
/
10
duty and 0.1msec width.
0.9
3.7
1.55
3.15
1.55
■電気的・光学的・機械的特性/Electro-optical
and Mechanical Characteristics
スイッチ部/Switch
portion
(Ta 25℃)
項目/Item
最大定格/Maximum
rating
接触抵抗/Contact
resistance
絶縁抵抗/Insulation
resistance
耐電圧/Withstanding
voltage
バウンス/Bounce
ストローク/Stroke
½動力/Operating
force
動½寿½/Operating
life (times)
スイッチ½動力/Switch
operating force
1.18N
1.96N
DC12V 20mA
2.75N
100mΩ以下/100mΩ
or less
100MΩ以上/100MΩ
or more
AC250V 1分間/AC250V
for one minute
20ms以下/20ms
or less
0.2mm
1.18±0.39N
10万回以上
1.96±0.49N
5万回以上
2.75±0.59N
3万回以上
30,000 or more
100,000 or more 50,000 or more
LED部/LED
portion
(Ta 25℃)
I
F
(mA)
20
20
20
20
20
20
20
20
発光色
Lighting color
標準輝度 赤/Red
橙/Orange
黄/Yellow
緑/Green
新緑/Fresh
green
純緑/Pure
green
橙/Super
brightness orange
赤/Ultra
brightness red
V
F
typ
(V)
2.2
2.2
2.1
2.2
2.2
2.2
2.0
1.8
max
(V)
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
λ
P
typ
(nm)
700
605
589
567
560
557
630
660
Δλ
typ
(nm)
100
40
40
26
26
24
40
20
I
I
f
min
typ
(mA) (mcd) (mcd)
20
20
20
20
20
20
20
20
0.7
2.9
3.1
2.4
2.0
0.8
1.5
4.0
1.5
8.2
7.3
9.4
5.8
2.2
8.1
14.3
※
V
高輝度
超高輝度
※ NIST 規格に準拠
※ Per NIST standards
諸特性／ Characteristics
I
F
-V
F
特性
I
F
-V
F
Characteristics
100
50
SD
20
R/G/FG
2.6
2.4
Y
G/FG/PG
20
D
10
5
FG
2
1
R
1
1.6
1.8
2.0
2.2
2.4
2.6
-20
0
20
40
60
80
100
1
2
5
10
20
50
-20
0
20
40
60
80
100
- 20
0
20
40
60
80
100
Y
PG
V
F
-Ta 特性
V
F
-Ta Characteristics
50
Iv-I
F
特性
Iv-I
F
Characteristics
G
500
Iv-Ta 特性
Iv-Ta Characteristics
I
F
max-Ta 特性
I
F
max-Ta
Characteristics
指向特性
Directive Characteristics
40° 30° 20°
10° 0°
120
100
80
60°
10
70°
80°
90°
60
40
20
0
60°
70°
80°
90°
10° 20° 30°
40°
30
25
V
F
(
V
)
D
10
5
PG
R
2
2.2
2.0
1.8
1.6
SD
R
D
I
F
max
(mA)
Iv(mcd)
Iv ( in％)
200
G/PG/FG/SD
Y
I
F
(mA)
20
15
50°
50°
100
50
D
R
20
5
V
F
(
V
)
T a(
°
C)
I
F
(mA)
T a(
°
C)
T a(
°
C)
