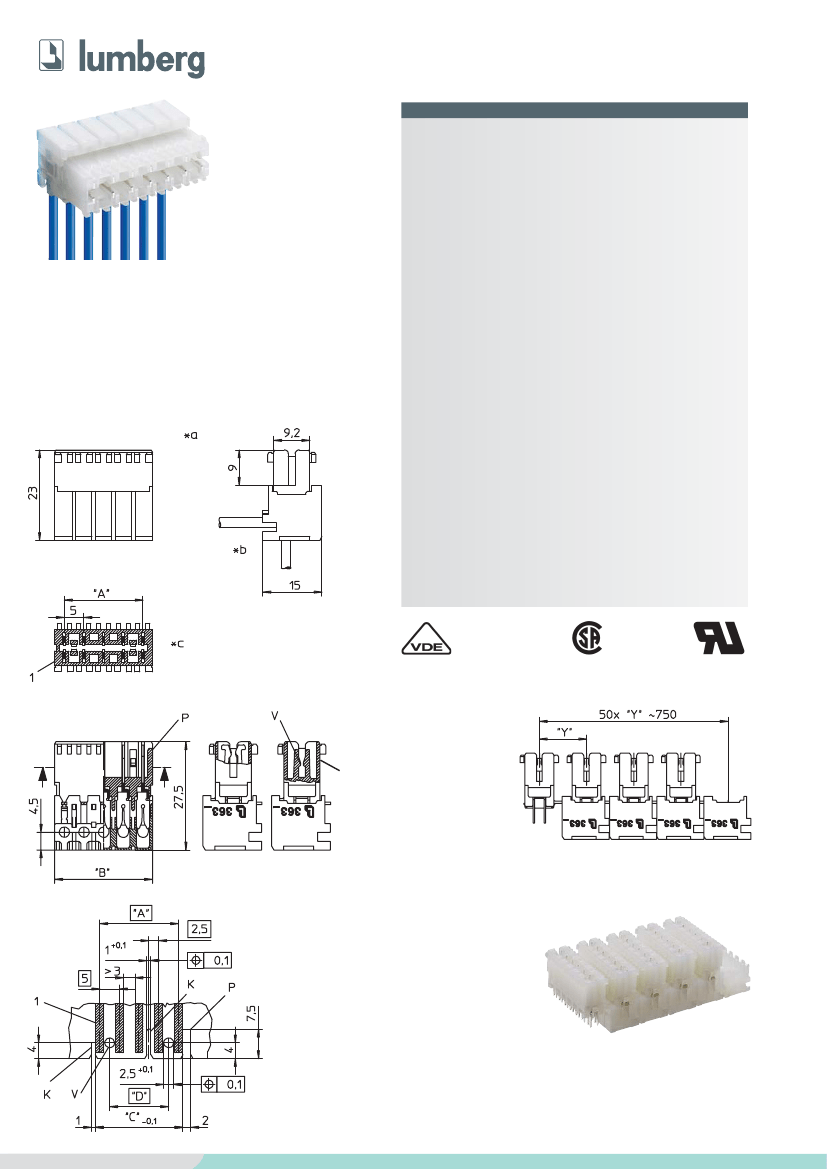

RAST-5-Steckverbinder, Raster 5,0 mm

RAST 5 connectors, pitch 5.0 mm

Connecteurs RAST 5, pas 5,0 mm

3636

RAST-5-Steckverbinder für direktes Stecken, in Schneid-

klemmtechnik (SKT), wahlweise mit oder ohne Verrastung

auf der Leiterplatte, mit oder ohne Kodiersteg und ge-

schlossenen Seitenwänden, ohne Teilungsverlust anreihbar

1. Temperaturbereich

3636

3636 M08

2. Werkstoffe

Kontaktträger 3636 (S01)

Kontaktträger 3636 M08(S01)

Kontaktfeder

3. Mechanische Daten

≤

4,0 N

Steckkraft/Kontakt

≥

1,0 N

Ziehkraft/Kontakt

≥

6,0 N

Haltekraft/Verrastung

Kontaktierung mit

Leiterplatte 1,5 ± 0,14 mm

Anschließbare Leiter Schneidklemmbereich

Querschnitt 3636 (M08)

0,50–0,75 mm

Querschnitt 3636 (M08)S01

0,22–0,38 mm

Isolationsdurchmesser

≤

2,5 mm

Freigegebene Leitungen im Internet unter www.lumberg.com

Kodiervorschläge im Internet unter www.lumberg.com

4. Elektrische Daten

Durchgangswiderstand

Bemessungsstrom 3636 (M08)

Bemessungsstrom 3636 (M08)S01

Bemessungsspannung

Isolierstoffgruppe 3636 (S01)

Isolierstoffgruppe 3636 M08(S01)

Kriechstrecke

Luftstrecke

Isolationswiderstand

-40 °C/+110 °C

-40 °C/+130 °C

PA, V2 nach UL 94

CuSn, verzinnt

≤

5 mΩ

6 A/0,75 mm

bei T

70 °C

4 A/0,38 mm

bei T

70 °C

250 V AC

II (CTI

≥

450)

IIIa (CTI

≥

325)

≥

3,2 mm

≥

3,2 mm

> 10 GΩ

Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,

Beurteilung nach IEC 60335-1 (Flamme < 2 s)

gemessen mit einem polierten Stahlflachstift, Nennmaß 1,5 mm

gemessen mit einer polierten Stahllehre, Nennmaß 1,5 mm

nach DIN EN 60664/IEC 60664

Reg.-Nr. B317

*a konfektionierter Zustand

terminated connector

connecteur après montage

*b Leiterabgang 90° oder 180°

cable departure 90° or 180°

sortie des câbles 90° ou 180°

*c K = Kodierung

K = keying

K = codage

P = Positionierung

P = positioning

P = positionnement

V = Verriegelung

V = lock

V = verrouillage

*d Farbkennzeichnung blau bei

color marking blue at

marque en couleur bleue sur

3636 (M08)S01

*e Leiterplattenbeispiel

example for printed circuit board

exemple de carte imprimée

*f Verkettung der Bauteile (Lieferzustand)

chaining of the component parts (state of delivery)

composants en bande (état de livraison)
