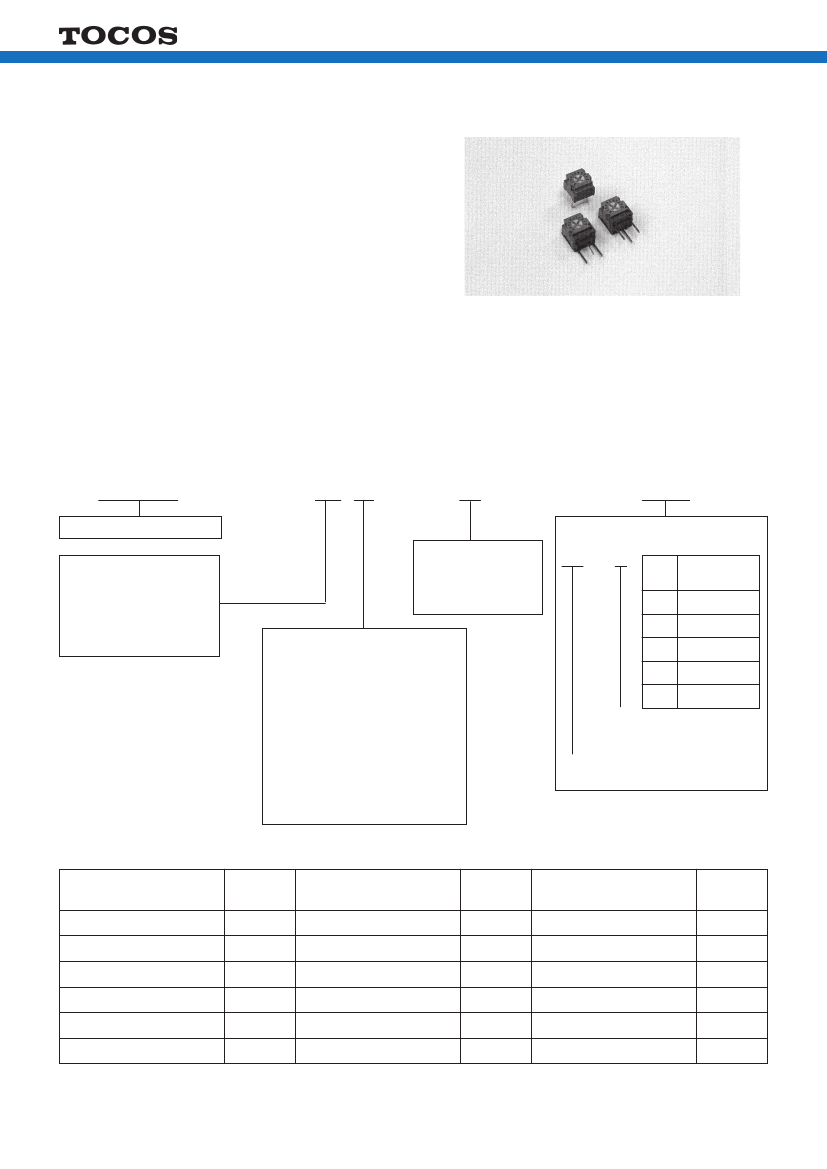

単回転型 サーメットトリマ
SINGLE TURN CERMET TRIMMERS
■特徴
FEATURES
GF063シリーズ
●種類が豊富
●高性½、高信頼性（貴金属合金マルチ接点ワイパーの採用）
●自動調整対応タイプつき、調整用ドライバーの挿入が容易
●密封構造につき、各種洗浄液による洗浄が可½
●シャフト径が大きく、市販の調整ドライバー½用可
●Wide variety of models available.
●Excellent performance and high reliability with precious metal,
●multi-contact
wiper design．
●Cross slot design allows automatic machine adjustment．
●Sealed to withstand immersion cleaning processes with various
●cleaning
agent．
●Large dia. shaft helps to use commercially available adjustment
●drivers.
RoHS 指令対応 RoHS compliant
■品名構成
PART NUMBER COMPOSITION
GF063
シリーズ名 Series name
½品½状
Product shape
P,W,U,P1：上面調整
Top adjustment
X,X1,S,S1,V：側面調整
Side adjustment
U
T
B
抵抗変化特性
Resistance taper
Ｂ：直線性
Linear
102
公称抵抗値（３桁）
Nominal resistance value（3 digits）
□□ □
記号
乗数
Code
Multiplier
0
1
2
…
6
乗数
Multiplier
抵抗値（単½ Ω）
Resistance（Unit Ω）
×10
0
×10
1
×10
2
×…
×10
6
梱包½態
From of packaging

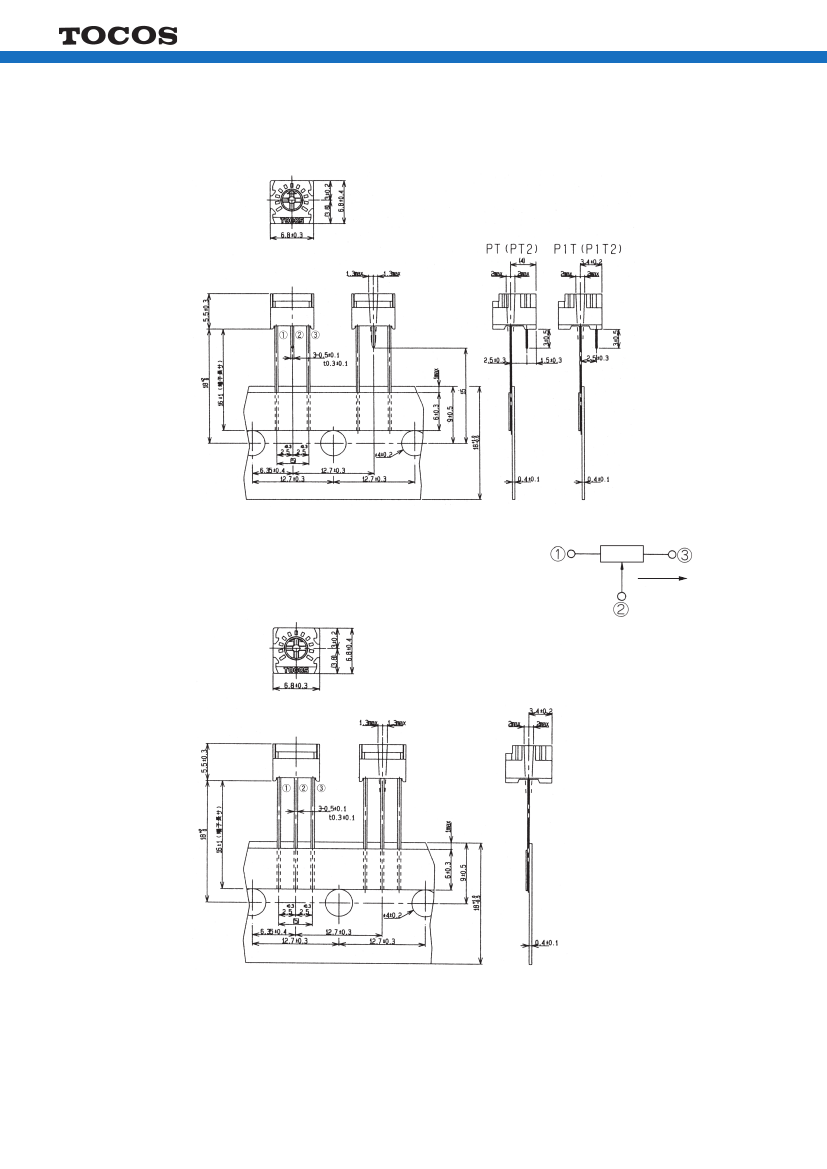

T ：テーピング（リール）
Taping（reel type）
T２ ：テーピング（つづら折り）
Taping（ammo pack type）
M ：マガジン（ステック）
Magazine（stick）
無印：バラ 袋詰め
Blank ：Vinyl pack
K ：モールドツマミ付き
with knob type
《標準公称抵抗値》
（Nominal resistance value）
公称抵抗値
Nominal resistance value
10Ω
100Ω
1kΩ
10kΩ
100kΩ
1MΩ
記 号
Code
100
101
102
103
104
105
公称抵抗値
Nominal resistance value
20Ω
200Ω
２kΩ
20kΩ
200kΩ
2MΩ
Fig-1
記 号
Code
200
201
202
203
204
205
公称抵抗値
Nominal resistance value
50Ω
500Ω
５kΩ
50kΩ
500kΩ
—
記 号
Code
500
501
502
503
504
—
54
■電気的特性
ELECTRICAL CHARACTERISTICS
全抵抗値範囲
Total resistance range
全抵抗値許容差
Total resistance tolerance
残留抵抗値
End resistance
抵抗変化特性
Resistance taper
接触抵抗変化
Contact resistance variation
定格電力
Power rating
最高½用電圧
Max. input voltage
抵抗温度係数
Temp. coefficient
絶縁抵抗
Insulation resistance
耐電圧
Dielectric strength
電気的回転角度
Electrical angle
10Ω〜２MΩ
±20％（±10％）
１％又は１Ωの大なる方以下
１％ or １Ω, whichever is greater
B （直線型）
B
（Linear）
１％又は1Ωの大なる方以下
１％ or １Ω, whichever is greater
0.5w／70℃ 0W／125℃
250V DC又は定格電力のいずれか小さい方
250V DC or power rating, whichever is
smaller
±100ppm/℃
1,000MΩ以上（500V DC）
1,000MΩmin.（500V DC）
900V AC １分間
900V AC １minute
210°
±10°
■機械的特性
MECHANICAL CHARACTERISTICS
機械的回転角度
Mechanical angle
回転トルク
Shaft torque
ストップ強度
Stop strength
½用温度範囲
Operating temp. range
端子強度
Terminal strength
250°
±10°
0.98〜19.6mN・m
（10〜200gf・cm）
49.0mN・m min.
（500gf・cm min.）
−55℃〜＋125℃
9.8N min. （１kgf）
（引っ張り）
（tensile strength）
３time min.（90℃曲げ）
（bend 90°）
9.8N min. （１kgf）
（押し強度）
（push strength）
0.5g max.：P1,P,W,U
0.6g max.：X,X1,S,S1,V
シャフト強度
Shaft strength
重 量
Weight
■環境特性
ENVIRONMENTAL CHARACTERISTICS
試験項目 Test item
はんだ耐熱性 Soldering heat
回転寿½ Rotation life
負荷寿½ Load life
熱衝撃 Thermal shock
高周波振動 Vibration
衝撃 Shock
½温動½ Low temperature exposure
高温露出 High temperature exposure
耐湿負荷寿½ Moisture and load life
耐湿性 Moisture resistance
温水浸漬 Seal test
耐溶剤性 Solvent
試験条件 Test condition
350℃ ３sec.
100サイクル 100 cycles
70℃ 0.5W 1000 hours
−55℃,＋125℃ （30 minutes） ５ cycles
10〜２kHz 振幅
（amplitude）1.5 ㎜
（20G）12 hours
100G ６msec. ６ directions for ３ times each
−55℃, 0.5W ２ hours
＋125℃, 250 hours
＋40℃, 90〜95％RH 0.5 W 500 hours
−10℃〜＋65℃（90〜95％RH）0.5W 240 hours
＋85℃ hot water １minute
クロロセン、アルコ一ル等
Trichloroethane, alcohol etc.
規 格 Standard
△R／R≦±１％
△R／R≦±（２Ω＋３％）
△R／R≦±３％ S.S.≦±２％
△R／R≦１％ S.S.≦±１％
△R／R≦１％ S.S.≦±１％
△R／R≦±１％ S.S.≦±１％
△R／R≦±２％ S.S.≦±２％
△R／R≦±２％ S.S.≦±２％
△R／R≦±３％ S.S.≦±２％
△R／R≦±２％
３ bubbles max.
洗浄可½
Possible for washing
△R／R：全抵抗値変化 Change in total resistance
S.S.：設定安定度 Setting stability
