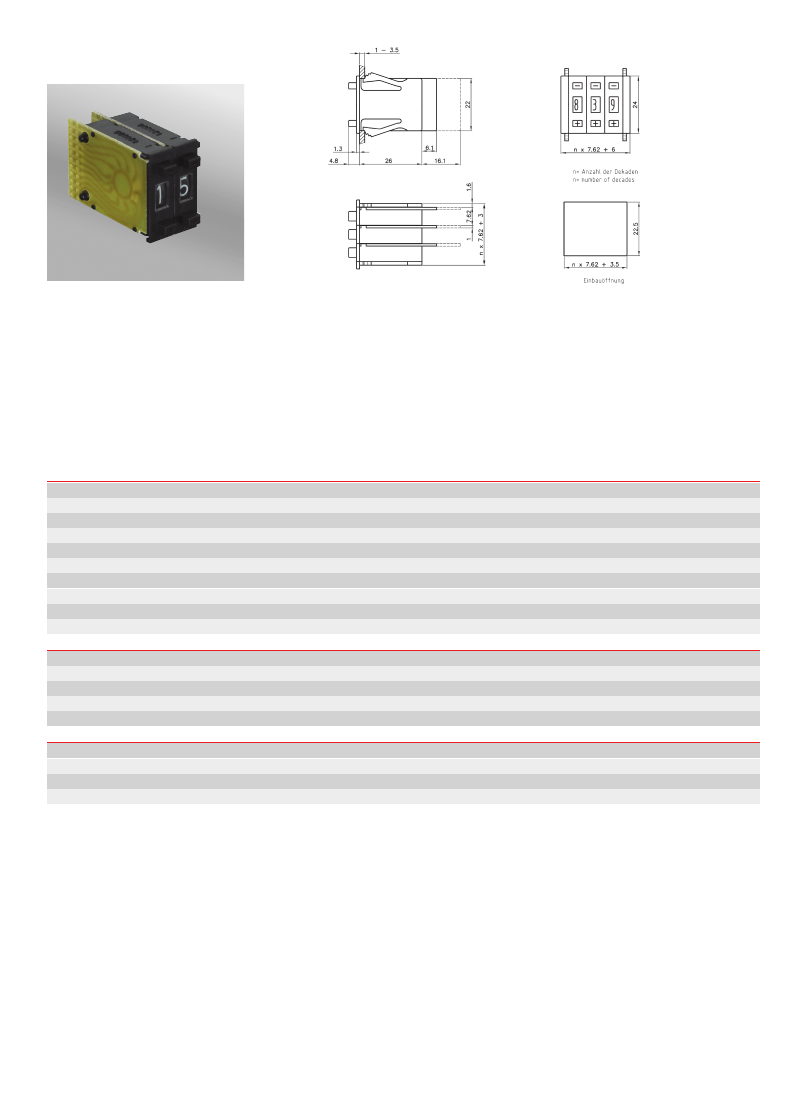

SMC-D
Zweitast-Codierschalter
±
±
Dual push button switch
±
±
Kontaktbahnen mit abriebfester Hartgoldauflage
100% elektronische Endkontrolle
Contacts with abrasion resistant hard gold plating
100% electronic final inspection and testing
Durch Gold-auf-Goldkontakte erreichen wir den gleichbleibend geringen
Übergangswiderstand. Die nach ISO 9001:2000 zertifizierte Fertigung und
die 100% elektronische Endkontrolle garantieren die zuverlässige Funk-
tion. Viele Sondervarianten sind auf Anfrage verfügbar und spezielle
Ausführungen können nach Kundenwunsch hergestellt werden.
MECHANISCHE KENNWERTE
Baubreite
Zul. Umgebungstemp.
Mech. Lebensdauer
Betätigungskraft
Gewicht
Ziffernhöhe 10-stellig
Ziffernhöhe 16-stellig
Tastvorgang (Druckpunkt)
Vibrationstest
Schocktest
ELEKTRISCHE KENNWERTE
Betriebsspannung
Kontaktbelastung dynamisch (Ohmlast)
Kontaktbelastung statisch
Übergangswiderstand bei Printplatte AK
(gemessen von Zuleitung bis Ausgang)
MATERIAL
Gehäuse
Printplatte Basismaterial
Kontaktfläche
Schleifkontakt
Gold-gold-contacts have low and stable contact resistance. ISO 9001:2000
approved production together with 100% electronic final inspection and
testing guarantee reliable operation. Many special designs are available
on request or can be built according to customer's specification.
MECHANICAL DATA
Width
Perm. ambient temp
Mech. lifetime
Operating force
Weight
Digit height 10-digit
Digit height 16-digit
Click action
Vibration testing
Shock testing
ELECTRICAL DATA
Operating voltage
Contact load, dynamic (resistive)
Contact load, static
Contact resistance for PCB AK
(measured from supply line to output)
MATERIAL
Housing
PCB base material
Contact surface
Sliding contact
7,62mm
-20 ... +80°C
1 000 000 Schaltschritte / 1 000 000 steps
ca. 4N / approx. 4N
ca. 4g / approx. 4g
4,9mm
3,4mm
fühlbar / marked
nach DIN EN 60068-2-6 / acc. DIN EN 60068-2-6
nach DIN EN 60068-2-27 / acc. DIN EN 60068-2-27
≤ 40V
≤ 100mA
≤ 1A
<100mΩ
PPO
FR4 bzw. CEM3 DIN IEC249-2 / FR4 or CEM3 DIN IEC249-2
Au über Ni auf Cu / Au over Ni on Cu
Au über Ni auf CuSn6 / Au over Ni on CuSn6
CODIERUNGEN / CODES
Decimal
BCD
BCD Complement
BCD+Complement
Hexadecimal
Pos
SMC-D
Code:
SMC-D
111
Code:
SMC-D
131
Code:
SMC-D
137
Code:
SMC-D
141
Code:
SMC-D
301
10
10
10
10
16
Codiertabellen siehe Seite 211 / Coding tables please see page 211

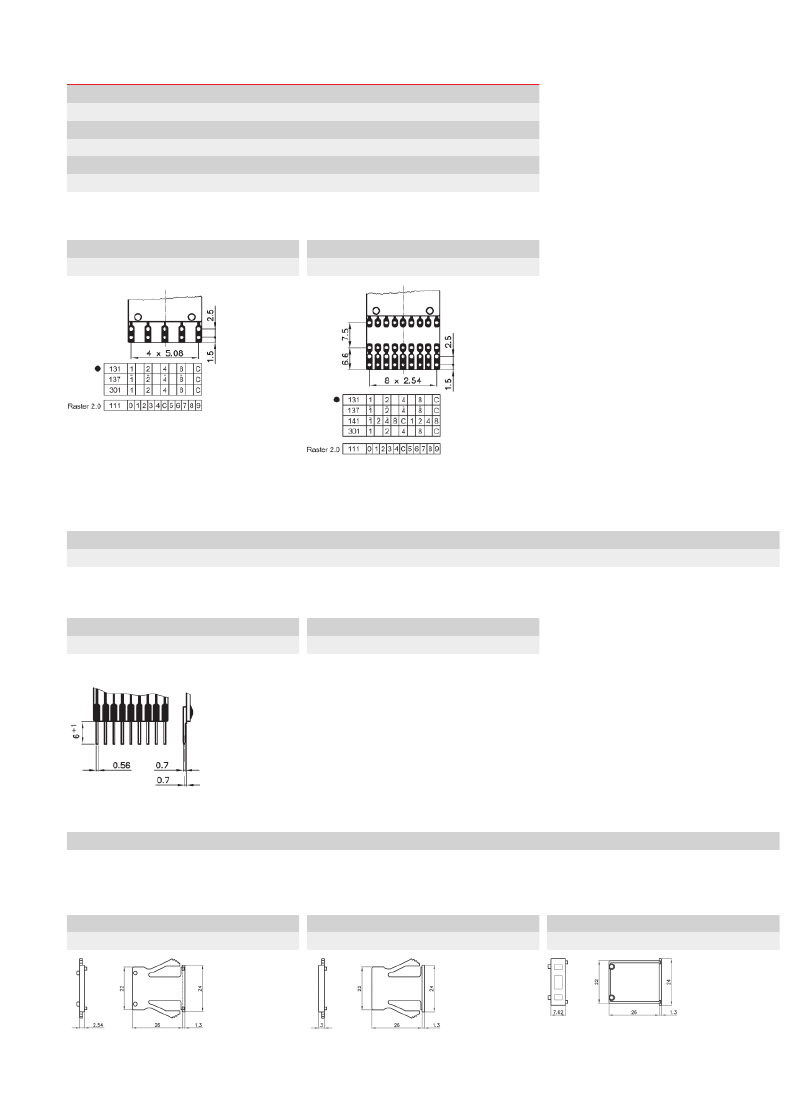

PRINTPLATTE / PCB
Kurz / Short
Code:
SMC-D
Lang / Long
A
K
Code:
SMC-D
A
L
±
kurzschließende Schaltweise / shorting switching mode
Bohrungen Ø1mm für Löt- und Steckanschluss / Through holes Ø1mm for soldering and socket connections
ZUSATZ / SUFFIX
Lötstifte für LP / Solder pins for PCB
Code:
SMC-D
ohne Lötstifte / without solder pins
LS
o. Abb. / no picture
Code:
SMC-D
FARBE / COLOUR
Gehäuse schwarz, Ziffernrolle schwarz, Beschriftung weiß / housing black, drum black, digits white
Code:
SMC-D
2
ZUBEHÖR / ACCESSORIES
Abstandsplatte / Spacer
Code:
SMC-A
Abschlussplattenpaar / Pair of end plates
Code:
SMC-P/K
Leergehäuse / Dummy housing
Code:
SMC-L
