Pin Contact With Solder Cup
850-016
M39029/58 Type
Special
Purpose
Mating End
Size
22
20
16
12
10
S
W
H X 45°

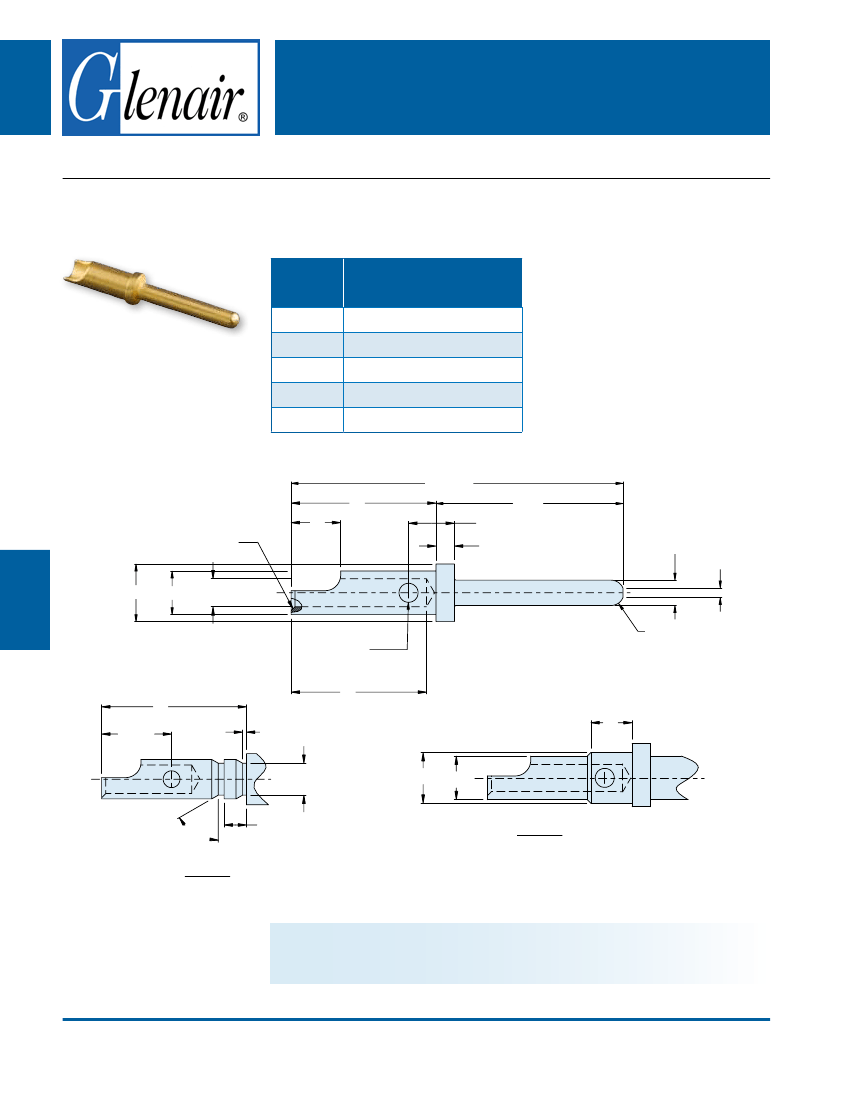

Pin Contact with Solder Cup for D38999 Series I, III and IV Connectors
Glenair Part Number
850-016-22
850-016-20
850-016-16
850-016-12
850-016-10
T (Ref )
.300
.295
ØB
32
ØC
ØG
ØE
A Rad
Ø F (Flat)
M
.033
.029
D
Ø D Thru one
side only
Radial location
optional
S
.129
.122
.010
.004
Typ
Ø .041
.036
.040
.030
K
V
(Ø G) (Ø U)
60°
Typ
-22 ONLY
-10 ONLY
Material and Finish
Contact Body: Copper alloy, plated with 50 microinches gold per ASTM B488 Type II code C
over 50–100 microinches nickel IAW SAE AMS-QQ-N-290, class II
© 2011 Glenair, Inc.
CAGE Code 06324
Printed in U.S.A.
GLENAIR, INC.
•
1211 AIR WAY
•
GLENDALE, CA 91201-2497
•
818-247-6000
•
FAX 818-500-9912
www.glenair.com
E-Mail: sales@glenair.com
D-14
Pin Contact With Solder Cup
TABLE I: CONNECTOR DIMENSIONS
Size
22
20
16
12
10
Part Number
850-016-22
850-016-20
850-016-16
850-016-12
850-016-10
A
Rad
.020
.010
.025
.020
.025
.020
.025
.020
.025
.020
ØB
.0305
.0295
.041
.039
.0635
.0616
.095
.093
.126
.124
ØC
.062
.060
.094
.091
.130
.127
.182
.179
.242
.238
ØD
.022
.018
.032
.026
.042
.036
.042
.036
.052
.046
ØE
.036
.034
.048
.042
.080
.070
.120
.112
.146
.138
ØF
.011
max
.015
max
.030
.011
.062
.043
.094
.074
ØG
.048
.046
.070
.068
.103
.101
.151
.148
.213
.207
H
.005
.003
.010
.005
.010
.005
.016
.005
.016
.005
TABLE I: (Continued) CONNECTOR DIMENSIONS
Size
22
20
16
12
10
Part Number
850-016-22
850-016-20
850-016-16
850-016-12
850-016-10
K
.160
.130
.230
.200
.230
.200
.230
.200
.385
.355
M
—
.078
.072
.088
.082
.088
.082
.115
.108
S
.237
.231
.237
.231
.237
.231
.237
.231
.405
.395
T
(Ref)
.531
.531
.531
.531
.698
ØU
—
—
—
—
.183
.177
V
—
—
—
—
.121
.111
W
.080
.050
.105
.075
.105
.075
.115
.085
.140
.110
