SHEET 1 OF 1

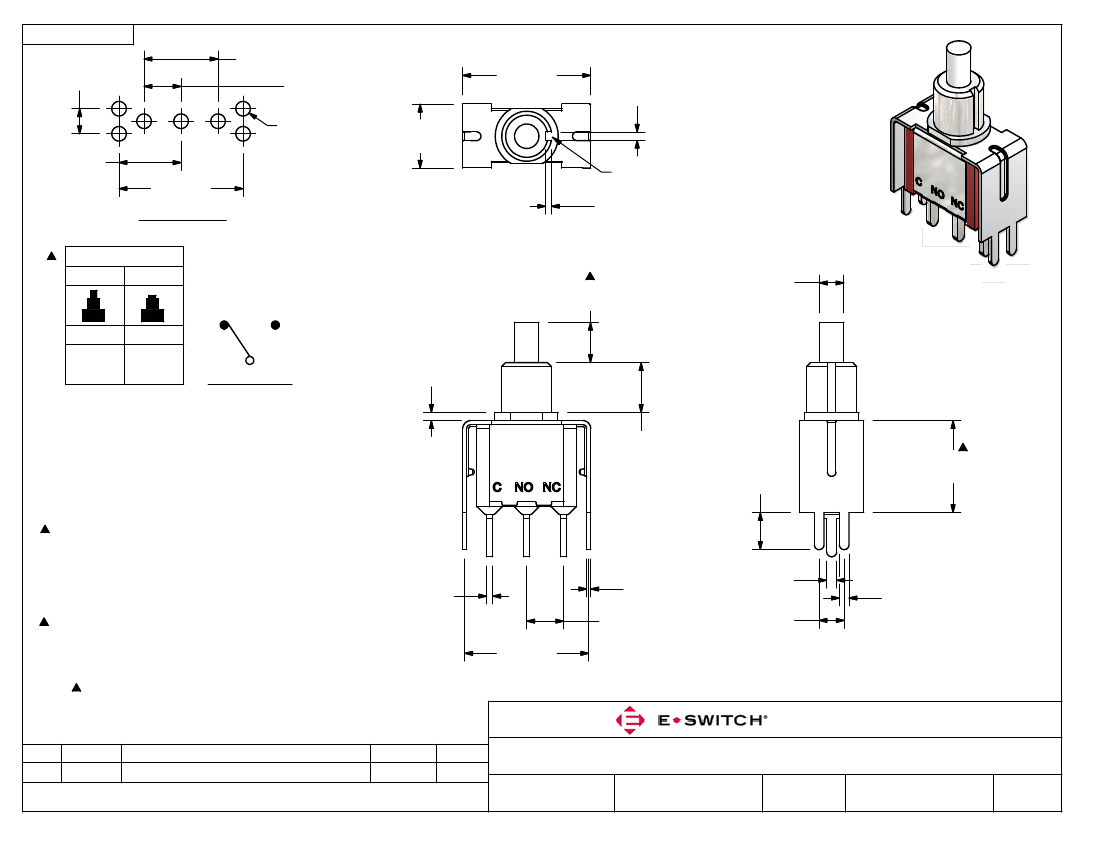

3.18
[.125 in]
9.40
[.370 in]
4.70
[.185 in]
n
1.85
(TYP)
[.073 in]
16.26
[.640 in]
1.02
[.040 in]
8.13
[.320 in]
KEYWAY
.72
[.028 in]
7.88
[.310 in]
15.75
[.620 in]
P.C. MOUNTING
SWITCH FUNCTION
POS. 1
POS. 2
3
ON
1-3
(ON)
1-2
NC
1
COM
2
NO
1.02
[.040 in]
5.12
[.202 in]
n
3.10
[.122 in]
CIRCUIT: SPDT
(ON)=MOMENTARY
NOTE:
1. ALL DIMENSIONS IN MM [INCH]
2. GENERAL TOLERANCE: X.X=±0.4
X.XX=±0.25
3. TERMINAL NUMBERS FOR REF ONLY
4. CONTACT MATERIAL: SILVER
5. RATING: 3A @ 120 VAC OR 28 VDC
1A @ 250 VAC
6. ELECTRIC LIFE: 50,000 MAKE-AND-BREAK CYCLES
AT FULL LOAD
7. INSULATION RESISTANCE: 1,000 MEGA-OHM MIN.
8. ACUATION FORCE: 300 ± 100gf
9. TRAVEL: 1.0 ± 0.2mm
10. CONTACT RESISTANCE: 20 mOHM MAX.
TYPICAL @ 2-4 VDC
11. DIELECTRIC STRENGTH: 1,000 V RMS @ SEA LEVEL.
12. OPERATING TEMP.: -30°C to 85°C
13.
DENOTES CRITICAL PARAMETER.
14. 2002/95/EC (ROHS) COMPLIANT.
6.35
[.250 in]
4.70
[.185 in]
11.68
[.460 in]
1
.76
[.030 in]
2
3
.51
[.020 in]
4.70
[.185 in]
1.27
[.050 in]
3.18
[.125 in]
3
1.22
[.048 in]
15.75
[.620 in]
B
REV
20004
PCR NO
DRAWING CLEAN-UP / UPDATE
DESCRIPTION
6/14/11
DATE
BGL
BY
TITLE
SCALE
700SP7B20VS2QE
2:1
DATE
THE INFORMATION CONTAINED IN THIS DOCUMENT IS PROPRIETARY
TO E-SWITCH AND IS NOT TO BE COPIED OR TRANSFERRED
6/14/2011
DR
BGL
DWG
T711013
REV
B
