BP2500E0805AT BAND PASS FILTER SPECIFICATION
Rev. A
PRODUCT FEATURES
1.
2.
3.
Surface mount band pass filter with a small size of 2.0 X 1.2 X 0.6 mm, RoHS compliant.
Provide low insertion loss, high rejection rate, and low profile.
Highly stable under temperature and humidity changes.
RF CHARACTERISTICS
P/N BP2500E0805AT
Frequency range
Insertion Loss (max)
VSWR
Impedance
Specification
2400 - 2500 MHz
1.8 dB max
2.0 max
50 Ω
25dB @ 870-960 MHz
25dB @ 1710-1910 MHz
Attenuation (min.)
20dB @ 1910-1990 MHz
15dB @ 4800-5000 MHz
15dB @ 7200-7500 MHz
Operating temperature range
-40°C to +85°C

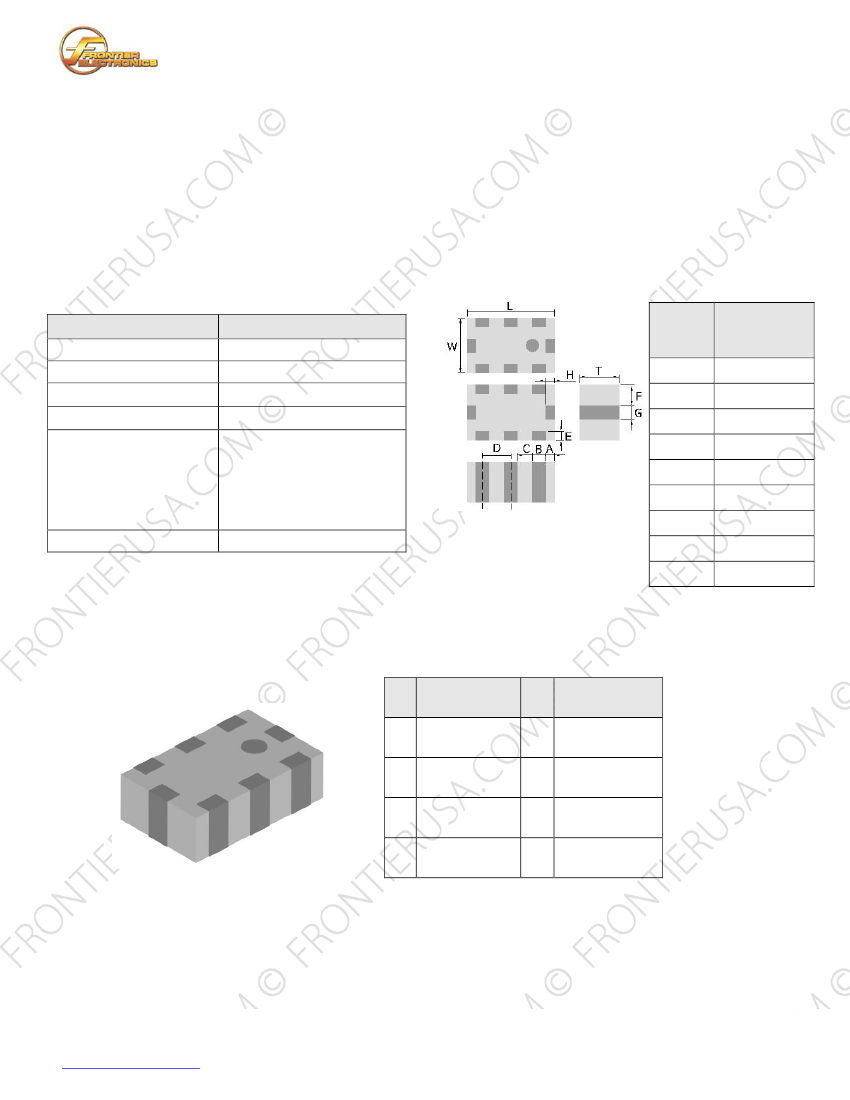

PHYSICAL DIMENSIONS
Dimension
(mm)
2.00 ± 0.15
1.25 ± 0.15
0.60 ± 0.10
0.20 ± 0.15
0.30 ± 0.15
0.35 ± 0.15
0.65 ± 0.15
0.475 ± 0.15
0.25 ± 0.15
Symbol
L
W
T
A, E
B, G
C
D
F
H
TERMINAL CONFIGURATION
P1
P2
P3
PIN
Definition
OUT
NC
NC
GND
PIN
P5
P6
P7
P8
Definition
IN
GND
NC
GND
P8
P1
P2
P7
P6
P4
P5
P3
P4
Frontier Electronics Corp.
®
http://www.frontierusa.com
Page
1
of
2
667 E. Cochran St., Simi Valley, CA 93065
Phone: 1-805-522-9998, Fax: 1-805-522-9989
BP2500E0805AT BAND PASS FILTER SPECIFICATION

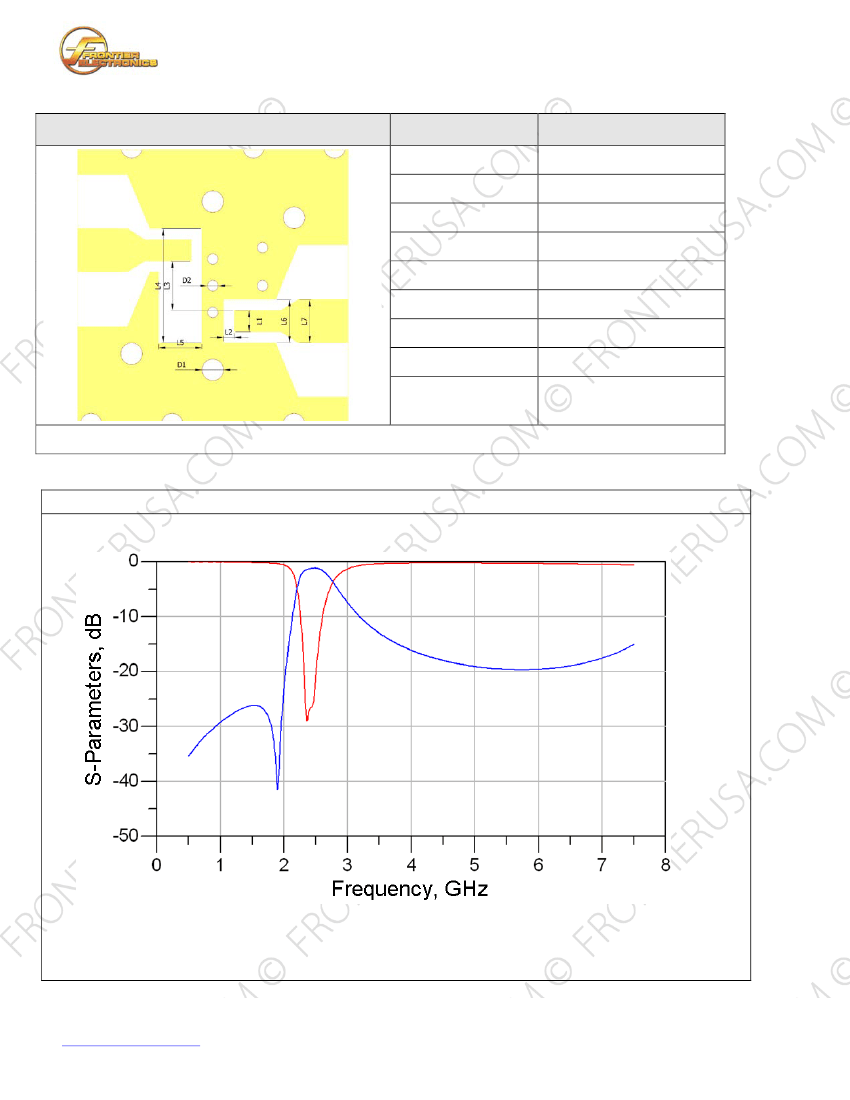

PCB DESIGN/LAYOUT CONSIDERATION
Figure
Symbol
L1
L2
L3
L4
L5
L6
L7
D1
D2
Design trace width to be 50 Ohms impedance.
D1 and D2 are via holes to ground.
Dimension (mm)
0.40 ± 0.05
0.20 ± 0.05
0.90 ± 0.05
2.10 ± 0.05
0.80 ± 0.05
0.80 ± 0.10
0.80 ± 0.05
0.40 ± 0.05
0.20 ± 0.05
Rev. A
Typical RF Performance
