SK32SMA ... SK315SMA
SK32SMA ... SK315SMA
SMD Schottky Barrier Rectifier Diodes
SMD Schottky-Gleichrichterdioden
Version 2016-01-22
~ SMA / ~ DO-214AC
5
2.2
± 0.2
± 0.2
I
FAV
= 3 A
V
F1
< 0.50 V
T
jmax
= 150°C
V
RRM
= 20...150 V
I
FSM
= 80/90 A
Typical Applications
Output Rectification in DC/DC
Converters, Polarity Protection,
Free-wheeling diodes
Commercial grade
1
Features
Low forward voltage drop
High average forward current
Compliant to RoHS, REACH,
Conflict Minerals
1
)
Mechanical Data
1
)
Taped and reeled
Weight approx.
Case material
Solder & assembly conditions
Typische Anwendungen
Ausgangsgleichrichtung in
Gleichstromwandlern, Verpolschutz,
Freilaufdioden
Standardausführung
1
)
Besonderheiten
Niedrige Fluss-Spannung
Hoher Dauergrenzstrom
Konform zu RoHS, REACH,
Konfliktmineralien
1
)
Mechanische Daten
1
)
7500 / 13“
0.07 g
UL 94V-0
260°C/10s
MSL = 1
Gegurtet auf Rolle
Gewicht ca.
Gehäusematerial
Löt- und Einbaubedingungen
2.1
± 0.2
RoHS
2.7
± 0.2
Type
Typ
4.5
± 0.3
Dimensions - Maße [mm]
Maximum ratings
2
)
Type
Typ
SK32SMA
SK33SMA
SK34SMA
SK35SMA
SK36SMA
SK38SMA
SK310SMA
SK315SMA
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
RRM
[V]
20
30
40
50
60
80
100
150
1.5
±0.1
EL
V
1
± 0.3
0.15
Pb
EE
WE
Grenzwerte
2
)
Surge peak reverse voltage
Stoßspitzensperrspannung
V
RSM
[V]
20
30
40
50
60
80
100
150
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current – Periodischer Spitzenstrom
Peak forward surge current, (half sine) – Stoßstrom (Sinus-Halbw.) 50/60 Hz
Rating for fusing, t < 10 ms – Grenzlastintegral, t < 10 ms
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Leakage current
Sperrstrom
T
j
= 25°C
T
j
= 100°C
T
T
= 100°C
f > 15 Hz
T
A
= 25°C
T
A
= 25°C
I
FAV
I
FRM
I
FSM
i
2
t
T
j
T
S
3A
20 A
3
)
80/90 A
32 A
2
s
-50...+150°C
-50...+150°C
< 200 µA
< 10 mA
< 70 K/W
4
)
< 30 K/W
V
R
= V
RRM
V
R
= V
RRM
I
R
I
R
R
thA
R
thT
Thermal resistance junction to ambient – Wärmewiderstand Sperrschicht – Umgebung
Thermal resistance junction to terminal – Wärmewiderstand Sperrschicht − Anschluss
1
2
3
4
Please note the
detailed information on our website
or at the beginning of the data book
Bitte beachten Sie die
detaillierten Hinweise auf unserer Internetseite
bzw. am Anfang des Datenbuches
T
j
= 25°C unless otherwise specified – T
j
= 25°C wenn nicht anders angegeben
Max. temperature of the terminals T
T
= 100°C – Max. Temperatur der Anschlüsse T
T
= 100°C
Mounted on P.C. board with 25 mm
2
copper pads – Montage auf Leiterplatte mit 25 mm
2
Kupferbelag (Lötpads)
http://www.diotec.com/
© Diotec Semiconductor AG
1
SK32SMA ... SK315SMA
Characteristics
Type
Typ
Forward voltage
Durchlass-Spannung
V
F
[V]
SK32SMA ... SK34SMA
SK35SMA, SK36SMA
SK38SMA, SK310SMA
SK315SMA
120
[%]
100
10
80
SK35...36SMA
Kennwerte
Junction capacitance
Sperrschichtkapazität
C
j
[pF]
typ. 250
typ. 250
typ. 200
typ. 125
10
2
[A]
SK32...34SMA
@ I
F
[A]
3
3
3
3
@ T
j
25°C
25°C
25°C
25°C
@ V
R
[V]
4
4
4
4
< 0.50
< 0.70
< 0.85
< 0.87
60
1
SK38...310SMA
40
10
-1
20
I
FAV
0
0
T
T
50
100
150
[°C]
I
F
10
-2
SK315
0
V
F
0.4
0.6
[V]
1.0

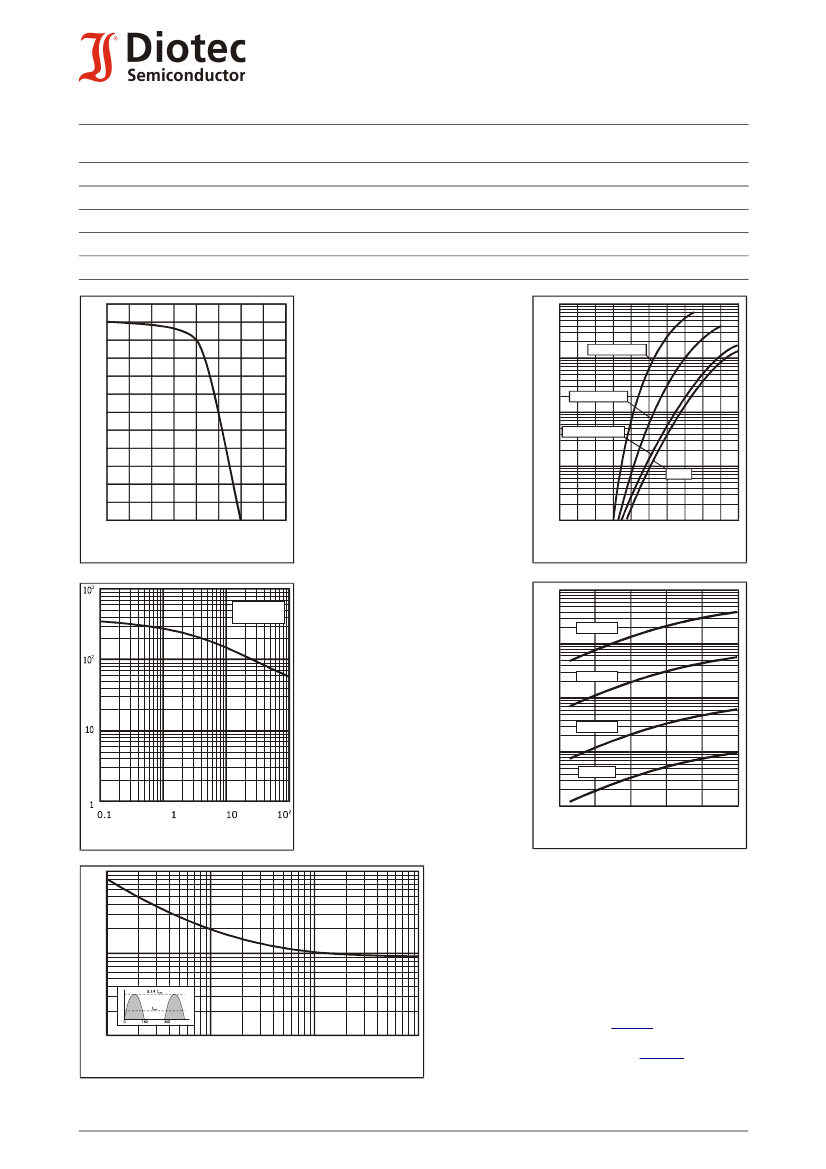

Rated forward current vs. temp. of the terminals
Zul. Richtstrom in Abh. v. d. Temp. der Terminals
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
10
[pF]
T
j
= 25°C
f = 1.0 MHz
[mA]
1
T
j
= 125°C
T
j
= 100°C
10
-1
T
j
= 50°C
10
-2
C
j
I
R
10
-3
0
T
j
= 25°C
V
R
[V]
V
RRM
40
60
[%]
100
Junction capacitance vs. reverse voltage (typical)
Sperrschichtkapazität in Abh. v.d. Sperrspg. (typ.)
Typ. instantaneous leakage current vs. rev. voltage
Typ. Sperrstrom (Augenblickswert) ü. Sperrspannung
10
2
[A]
10
î
F
1
1
10
10
2
[n]
10
3
Peak forward surge current versus number of cycles at 50 Hz
Durchlaß-Spitzenstrom in Abh. von der Zahl der Halbwellen bei 50 Hz
Disclaimer:
See data book page 2 or
website
Haftungssauschluss:
Siehe Datenbuch Seite 2 oder
Internet
2
http://www.diotec.com/
© Diotec Semiconductor AG
