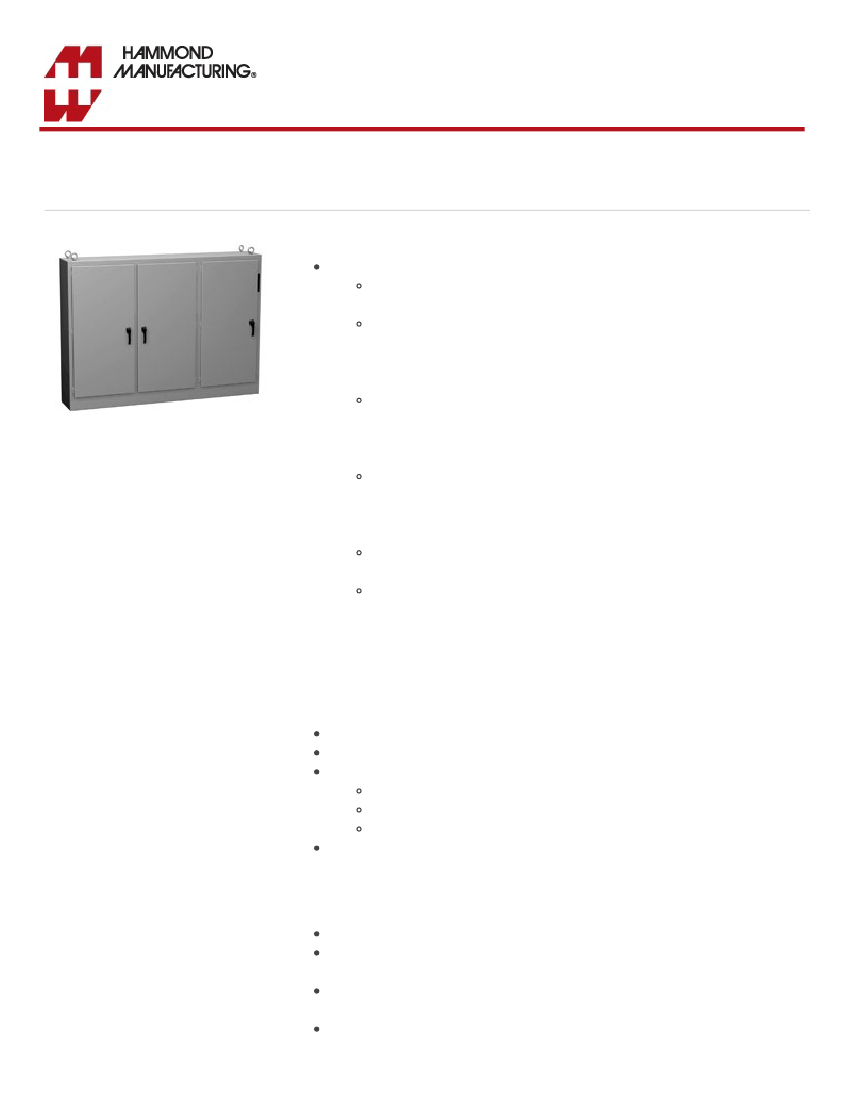

Armoire autoportante pour coupe-circuit à plusieurs portes en
acier doux de type 12
Porte à charnière avec poignée (bride et découpe multi-fournisseur)
Application
Conçue pour loger l'équipement de sécurité suivant :
ABB Controls : Mécanismes de commande à profondeur variable
montés sur bride pour disjoncteurs et sectionneurs.
Allen Bradley : Mécanismes de commande montés sur bride pour
sectionneurs Allen Bradley 1494F et disjoncteurs 1494D.
Sectionneurs à profondeur variable montés sur bride Allen
Bradley 1494V et mécanismes de commande pour disjoncteurs.
C-H Westinghouse : Sectionneurs de type C361 et mécanisme de
commande. Mécanismes de commande pour disjoncteurs Cutler
Hammer de type C371. Mécanismes de manette Flex-Shaft™ pour
disjoncteurs.
General Electric : Manettes montée sur bride de type STDA et
mécanismes de commande à profondeur variable pour
sectionneurs et disjoncteurs. Aussi mécanismes de commande à
câble Spectra-Flex™ pour disjoncteurs.
Siemens I.T.E. Max-Flex™ : Manettes de commande à profondeur
variable montées sur bride pour sectionneurs et disjoncteurs.
Square D : Sectionneurs et disjoncteurs utilisés avec des
mécanismes à profondeur variable montés sur bride de classe
9422 ou des mécanismes à câble. Ces armoires ne sont pas
compatibles avec les coupe-circuit montés sur bride de classe
9422 ni avec les dispositifs de classe 9422TG1 ou 9422TG2.
Normes
UL 508, type 12
CSA, type 12
Conformes aux normes :
NEMA, type 12
JIC EGP-1-1967 et EMP-1-1967
CEI 60529, IP54
Il faut utiliser des composants appropriés pour assurer la conformité à
ces normes.

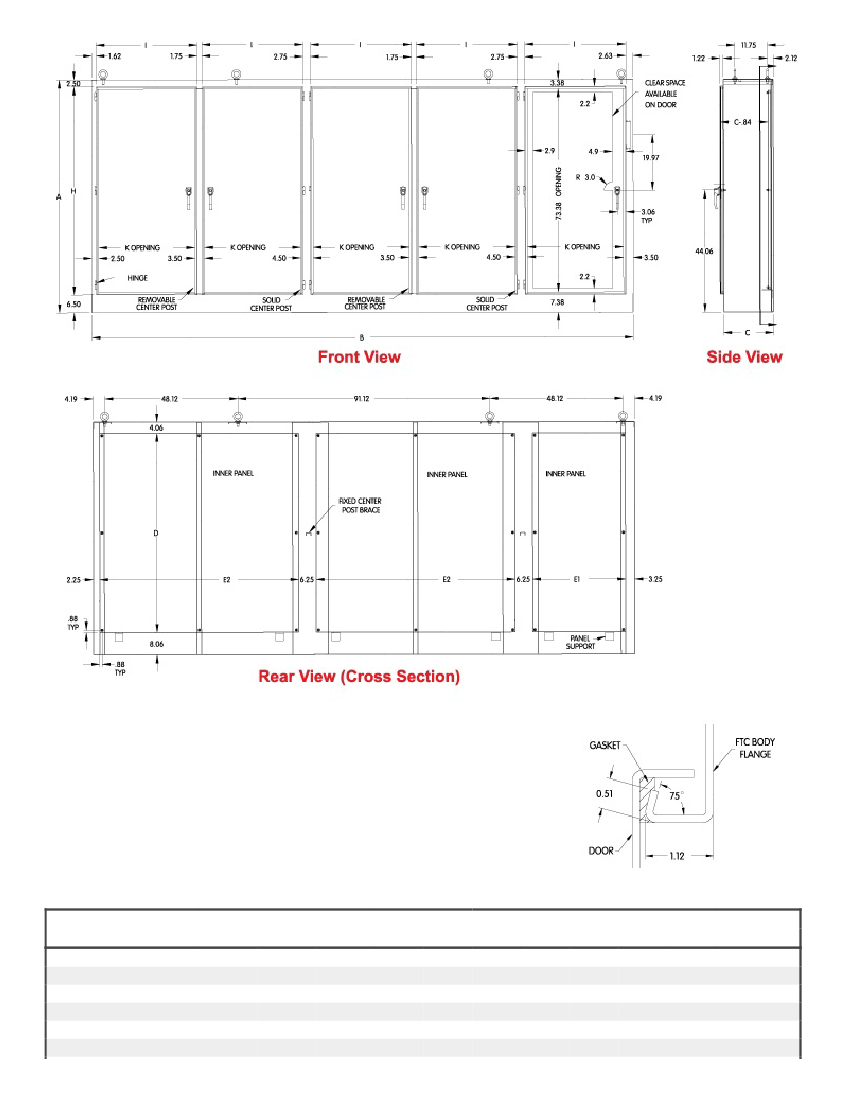

Construction
Tôle d'acier de calibre 10 et joints soudés en continu, lisses.
Les armoires de grandes dimensions sont munies de raidisseurs pour
plus de rigidité.
Un rebord d'étanchéité rabattu sur le pourtour de la porte prévient les
infiltrations de liquides et de contaminants.
Des anneaux de levage robustes sont fixés aux coins supérieurs
renforcés.
Les portes amovibles sont fixées au moyen de paumelles robustes.
Les panneaux intérieurs en tôle d'acier de calibre 10 sont montés sur
des goujons à collerette.
Les supports de panneau sont fournis.
Le montant central est amovible pour faciliter l'installation des
panneaux.
Un mécanisme de verrouillage à trois points robuste avec extrémités
munies de galets facilite la fermeture de la porte.
Les garnitures résistantes à l'huile sont fixées à demeure.
Sur toutes les armoires, la porte de droite est la porte principale.
La poignée de la porte principale comporte une vis d'affranchissement
et un moraillon à cadenas.
La poignée de la porte subordonnée comporte un moraillon à cadenas.
Un dispositif d'asservissement mécanique activé par la porte principale
empêche que la porte subordonnée soit ouverte en premier.
La découpe universelle pour bride permet le montage de mécanismes
de commande pour coupe-circuit au moyen du jeu d'adaptateurs pour
mécanismes de commande approprié.
Des lampes fluorescentes peuvent être montées dans l'armoire.
Une tige de mise à la masse est prévue sur la porte et une tige de mise
à la terre est installée dans l'armoire pour chaque porte.
Une pochette à documents est prévue à l'intérieur de la porte.
Note :
Les sectionneurs, les disjoncteurs et les mécanismes de commande ne
sont pas fournis avec l'armoire et doivent être commandés séparément
auprès du fabricant.
Finition
La porte et l'armoire sont traités au phosphate et comportent un
revêtement extérieur en poudre gris ANSI 61 pouvant être repeint.
Intérieur - revêtement en poudre blanc
Le panneau intérieur amovible comporte un revêtement en poudre
blanc.
