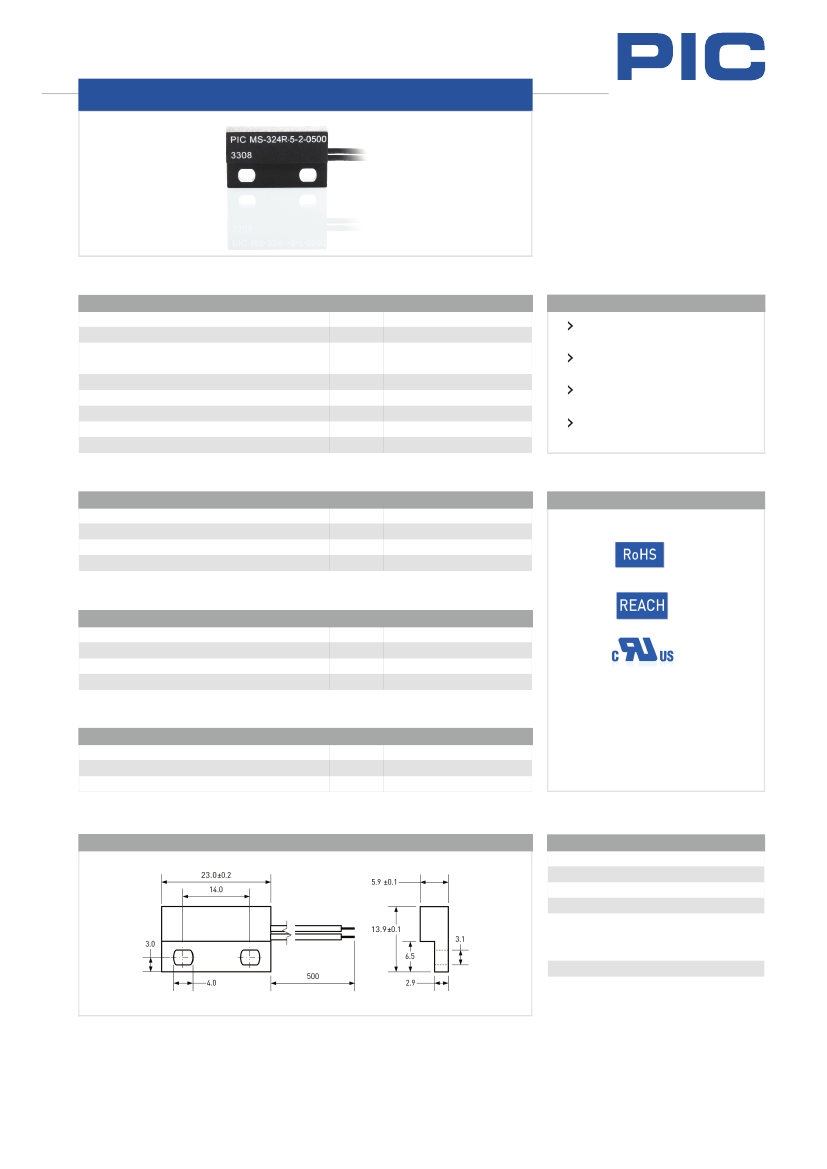

MS-324R-5
S W I T C HI N G T HE S M A R T WAY
MS-324R-5
Netzspannungs-Reedsensor im
Flachgehäuse
Elektrische Daten
Kontaktform
Schaltleistung max.
Schaltspannung max.
Schaltstrom max.
Dauerstrom max.
Spannungsfestigkeit min.
Gesamtwiderstand max. (Neuwert)
Isolationswiderstand min.
W / VA
VDC
VAC
A
A
VDC
mΩ
Ω
A
10
200
260
0,3
1,4
400
200
10
10
@ 25 °C
Features
Miniatur-Flachsensor, Netzspannung
Justierbarer Schaltpunkt
Kabelausgang rechts
Verschiedene magnetische
Empfindlichkeitsklassen erhältlich
Magnetische Daten (des Reedschalters vor dem Konfektionieren)
Ansprecherregungsbereich gesamt
Abfallerregung min.
Testspule
Messplatztoleranz
AW
AW
TC
± AW
15 - 30
4
200
1
@ 25 °C
Zulassungen
Betriebsdaten (des Reedschalters vor dem Konfektionieren)
Schaltfrequenz max.
Resonanzfrequenz typ.
Schaltzeit max. (inkl. Prellen)
Abfallzeit max.
Hz
Hz
ms
ms
400
4000
0,6
0,2
@ 25 °C
Umgebungsbedingungen
Betriebstemperatur
Vibrationsfestigkeit (50-2000 Hz)
Schockfestigkeit (1/2 sin 11 ms)
°C
g
g
-20 bis + 85
30
100
© PIC GmbH
Abmessungen in mm
Bestellinformationen
Verpackungseinheit (VPE)
Gewicht pro Stück
Gewicht pro VPE
Standard AW-Bereiche
2 = 15 bis 20 AW
3 = 20 bis 25 AW
4 = 25 bis 30 AW
Bestellbeispiel
MS-324R-5-2 entspricht MS-324R-5 mit 15 bis 20
AW.
50 Stück
5,3 g
270 g
Seite 1 von 2
Rev.:
1.1
ms324r5_ds_d_1.1
PIC Proximity Instrumentation Controls
Kontaktbauelemente GmbH
Nibelungenstr. 5 A
90530 Wendelstein, Germany
Phone
Fax
+49 911 99 59 06-0
+49 911 99 59 06-99
info@pic-gmbh.com
www.pic-gmbh.com
MS-324R-5
S W I T C HI N G T HE S M A R T WAY
MS-324R-5
Netzspannungs-Reedsensor im
Flachgehäuse
Materialinformationen
Material
Gehäuse
Kabel
Vergussmasse
ABS
UL 1007/1569, AWG 24, 4 mm abisoliert und verzinnt
Epoxidharz
Farbe
schwarz
schwarz
schwarz
Testvorgang des fertigen Reedsensors
Testparameter
Testspule
Testprogramme
AW-Bereich
2
=
3
=
4
=
Testprogramm
MS-324-5
-
2
MS-324-5
-
3
MS-324-5
-
4
TC- 324
Bemerkungen
Der Schaltabstand des MS-324R-5
kann sich reduzieren, wenn dieser auf
ferromagnetischen Teilen montiert wird.
Elektromagnetische Einflüsse und Magnetfelder
können das Schaltverhalten des Sensors
verändern.
Für die Montage bitte ausschließlich
nicht-ferromagnetische Schrauben verwenden.
Passender Aktivierungsmagnet MSM-324
ebenfalls erhältlich.

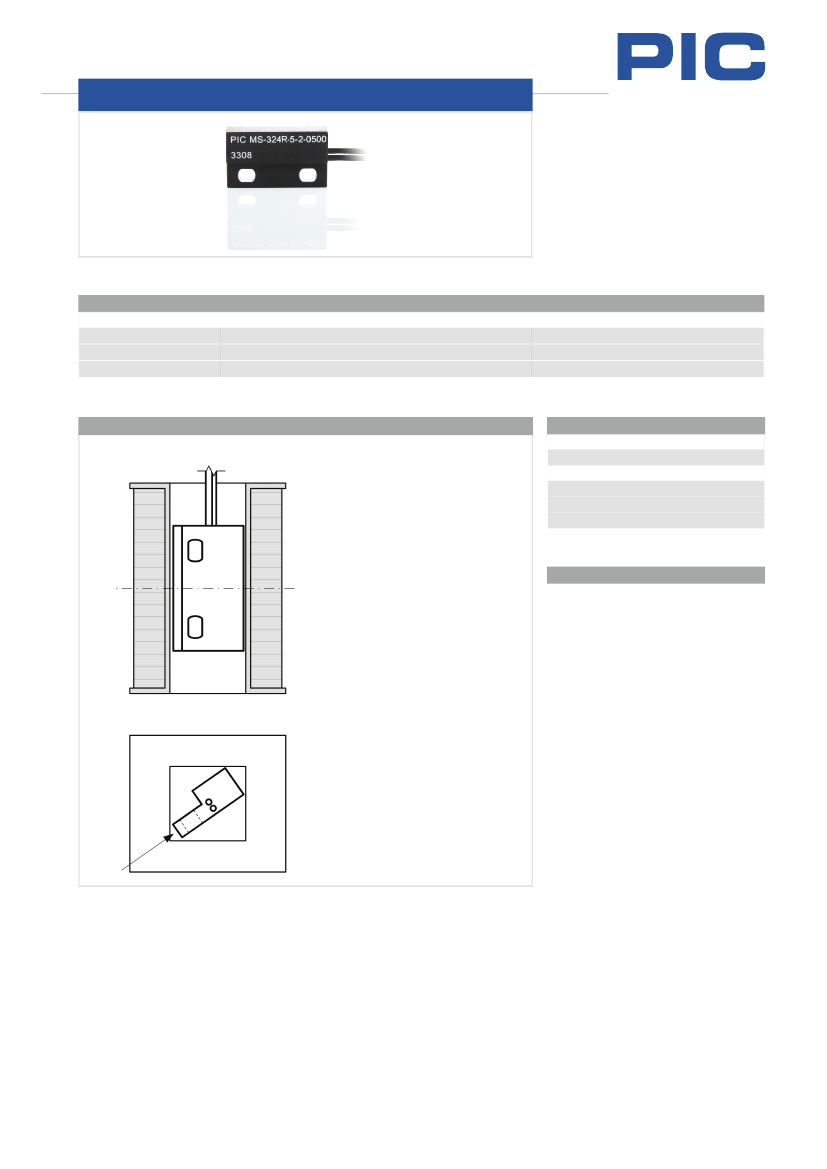

Testspule vertikal positionieren
