General Description
The SX061 is a digital demodulator, specially developed to work together with the AMI SX043 Spread Spectrum
baseband processor. This 24 pin integrated circuit replaces many analogue components needed to work with the
SX043 or SX042. This chip is only needed on the receiving radio unit (FIGURE 1). The transmitting radio unit needs
no special requirements to generate the DQPSK or DBPSK signal other than the output of an SX041 or an SX043.

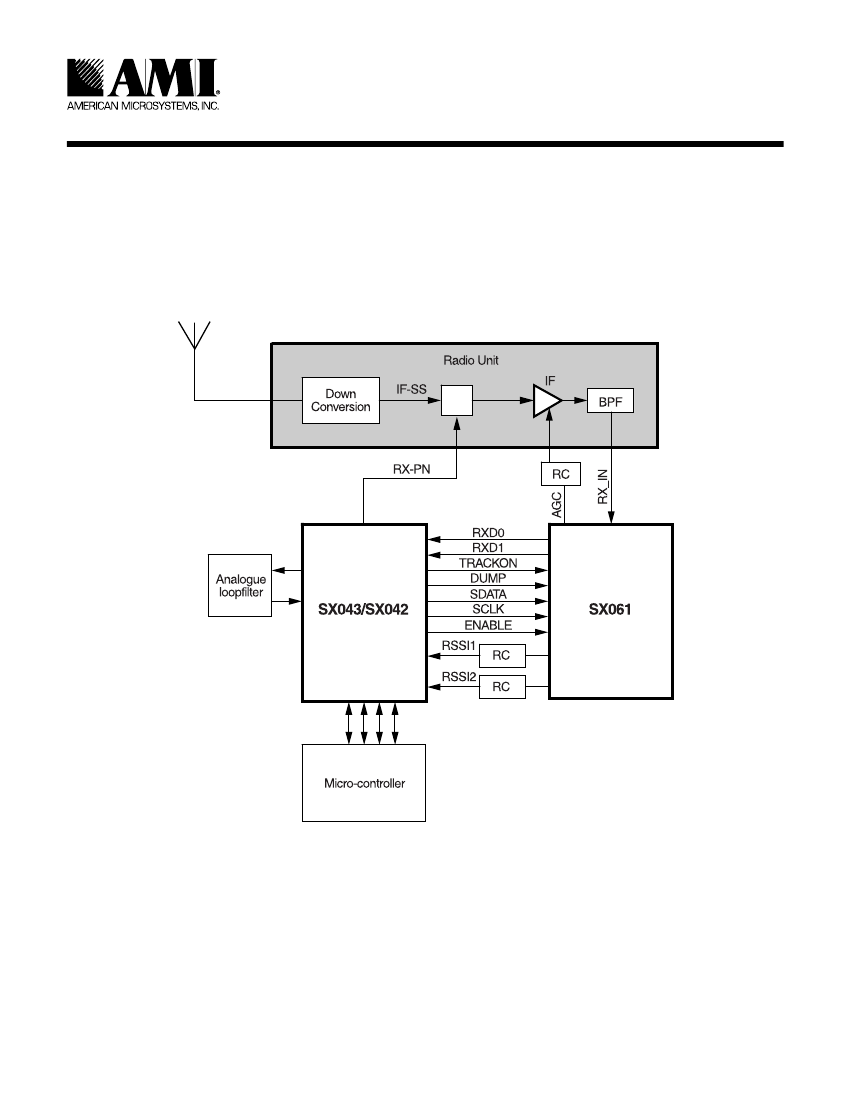

Figure 1: Typical SS DS Receiver Using SX043 & SX061
Features
• Up to 1 Mbit/s (D)QPSK demodulation
• Up to 500kbit/s (D)BPSK demodulation
• RSSI output for SX042/043 code tracking and
synchronization
• Fully programmable using serial interface of SX042/043
• Low power consumption
• Power Down mode
• SOIC 24 package
3
Spread Spectrum Applications
• Wireless Local Area Networks
• Portable wireless communication
• Digital cellular telephone systems
• Wireless ISDN modems
• Other wireless systems
SX061
1Mbit/s DQPSK/DBPSK
Digital Demodulator
WavePlex
™
User’s Manual

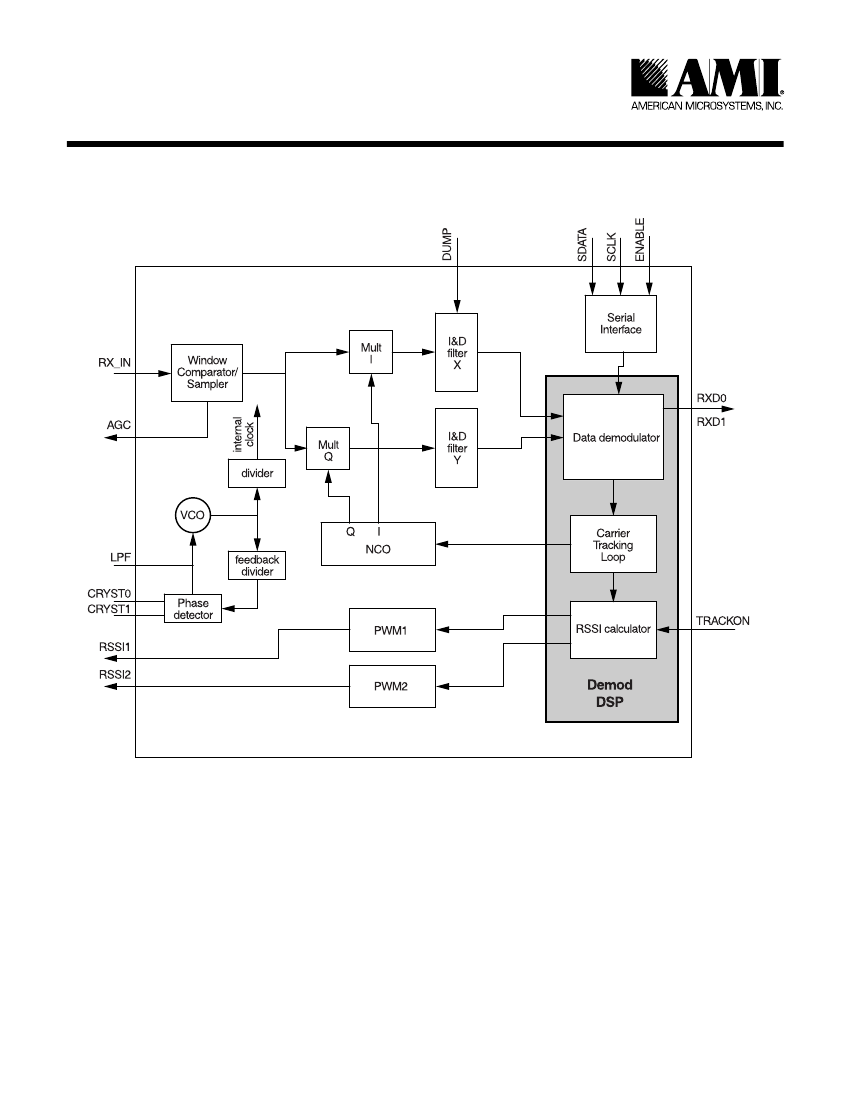

Figure 2: Block Diagram of SX061
Functional Description of the SX061
The incoming IF signal is quantized using three
quantization levels. After that, the signal is multiplied with
the complex LO signal, generated by a Numerical
Controlled Oscillator (NCO).
The I- and Q- output signals are fed into the Integrate and
Dump filters. The "Dump" signal for the filters is
generated by the SX043 on the end of each symbol.
After a "DUMP" has occurred the Demodulating DSP is
triggered. This DSP calculates the phase and amplitude
of the signal. The phase information is filtered and
subsequently used to correct the internal IF frequency of
the NCO. The amplitude information is used to calculate
the RSSI signals. The SX043/042 needs this RSSI signal
in two different stages of the reception process:
4
The first stage is the "slip" mode. In this mode the SX043
needs to detect the moment that a correlation flash
occurs between the transmitted and the received PN
code before the codes have been synchronized. This
correlation flash is generated on the RSSI output. After
the two PN codes have been synchronized, the SX043
changes to the second stage: The "track" mode.
In this mode the SX043/042 needs the RSSI signal to
keep the PN code in lock.
In order to distinguish these two modes the SX061 uses
the TRACKON output of the SX043.
SX061
WavePlex
™
1 Mbit/s DQPSK/DBPSK
Digital Demodulator
User’s Manual
A simple RC section can obtain the analog RSSI value
from the Pulse Width Modulator.
The SX061 also generates an AGC output. This AGC
signal is used to control the gain of the amplifier in the
Radio Unit. This guarantees an optimal quantization of
the incoming signal.
The internal registers of the SX061 are programmed by a
serial interface, which is controlled by the SX043.
The SX061 has a complete PLL inside for the generation
of the internal clock signals. Using a reference crystal
frequency of 2 MHz an internal clock signal from 1.56
MHz up to 100 MHz can be generated.

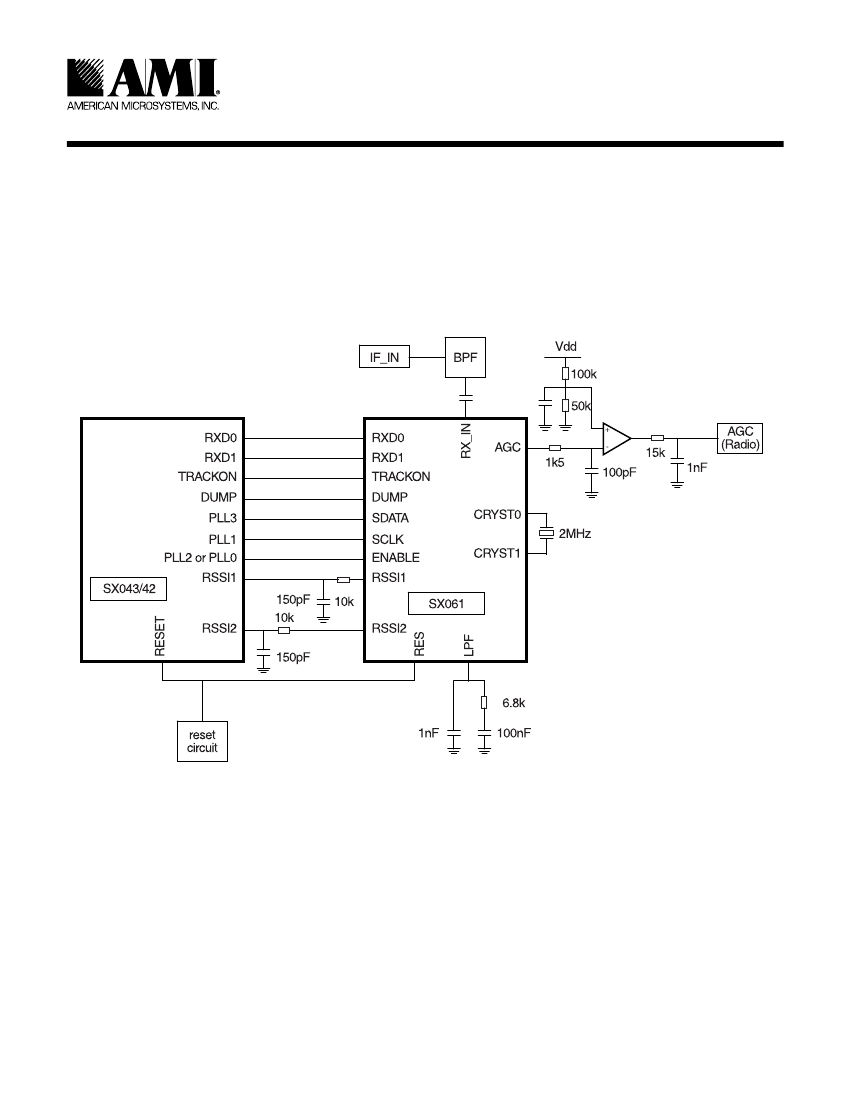

Figure 3: SX061 - SX043 Interconnections
5
