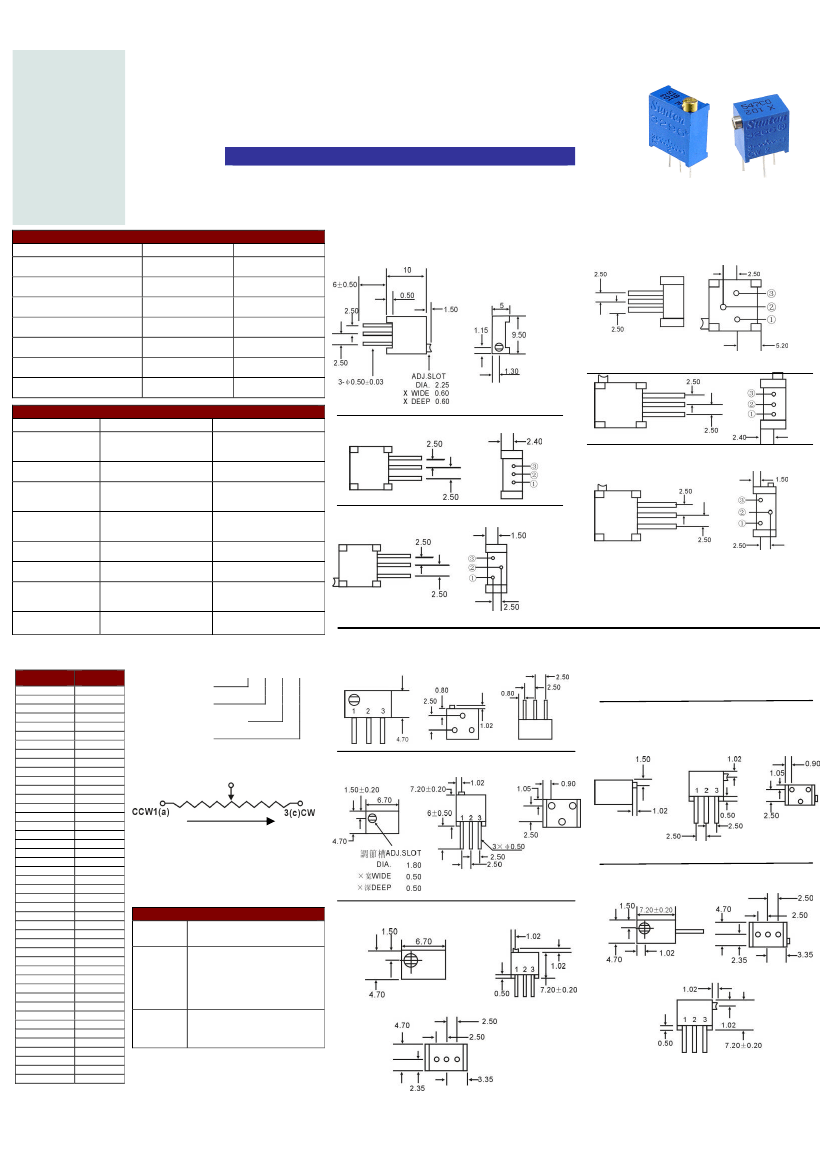

Square Trimming Potentiometer – 3296 & 3266
Suntan
®
TSR-3296 & 3266
玻
璃
釉
微
調
電
½
器
TSR-3296
TSR-3266
▓
多圈的/金屬陶瓷/工業用/密封
▓
(Multiturn/ Cermet/ Industrial/ Sealed)
▓
5
種引線的安裝尺寸
▓
(5 Terminal Styles)
電氣特性
標稱阻值範圍
Standard Resistance Range
阻值允許偏差
Resistance Tolerance
終端電阻
Absolute Minimum Resistance
接觸電阻變化
Contact Resistance Variation
絶緣電阻
Insulation Resistance
耐電壓
Withstand Voltage
有效行程
Effective Travel
Electrical Characteristics
TSR-3296
TSR-3266
10Ω - 5MΩ
±10%
≤1%
R
或
10n
CRV≤3%或 5n
R1≥1GΩ(100Vac)
640Vac
30±2 turns nom
10Ω - 5MΩ
±10%
≤1%
R
或
10Ω
CRV≤3%或 5Ω
R1≥1GΩ(100Vac)
500Vac
12±2 turns nom
TSR-3296
共有尺寸
Common Dimensions
TSR-3296P
TSR-3296X
環境特性
額定功率
Power Rating
(315volts max)
溫度範圍
Temperature Range
溫度系數
Temperature
Coefficient
溫度變化
Temperature
Variation
振動
Vibration
碰撞
Collision
70℃耐久性
Electrical
Endurance at 70℃
機械½½
Rotational Life
Environmental Characteristics
TSR-3296
TSR-3266
0.5W@70℃, 0W@125℃
-55℃ ~ +125℃
±250
或
±100ppm/℃
-55℃,30min, +125℃
30min, 循環 5 次 5 cycles
ΔR≤5%R.Δ(Uab/Uac)≤5%
10 – 500Hz, 0.75mm, 6h
ΔR≤5%R,Δ(Uab/Uac)≤7.5%
390m/s
2
,4000cycles,ΔR≤5%R
TSR-3296W
TSR-3296Z
0.25W@70℃, 0W@125℃
-55℃ ~ +125℃
±250
或
±100ppm/℃
-55℃,30min, +125℃
30min, 循環 5 次 5 cycles
ΔR≤5%R.Δ(Uab/Uac)≤5%
10 – 500Hz, 0.75mm, 6h
ΔR≤5%R,Δ(Uab/Uac)≤7.5%
390m/s
2
,4000cycles,ΔR≤5%R
TSR-3296Y
0.5W@70℃
1000h,
ΔR≤10%R
CRV≤3% or 5Ω
200
周
(200 cycles)
ΔTR≤±10%R,CRV≤3%
or 5n
0.25W@70℃
1000h,
ΔR≤10%R
CRV≤3% or 5Ω
200
周
(200 cycles)
ΔR≤10%R,CRV≤3%
or 5Ω
阻值代碼表
Standard Resistance table
Resistance(Ohms)
Resistance Code
訂購指南
How to Order
TSR-3296 / 3266 --- W --- 103 -- R
型號
式樣
阻值代碼
Model
Style
Resistance Code
RoHS
TSR-3266
共有尺寸
Common Dimensions
TSR-3266P
10
20
50
100
150
200
250
300
470
500
680
1,000
1,500
2,000
2,200
2,500
3,000
4,700
5,000
6,800
10,000
15,000
20,000
22,000
25,000
30,000
33,000
47,000
50,000
68,000
100,000
150,000
200,000
220,000
250,000
300,000
330,000
470,000
500,000
680,000
1,000,000
2,000,000
2,200,000
5,000,000
100
200
500
101
151
201
251
301
471
501
681
102
152
202
222
252
302
472
502
682
103
153
203
223
253
303
333
473
503
683
104
154
204
224
254
304
334
474
504
684
105
205
225
505
TSR-3266X
電刷
WIPER 2(d)
TSR-3266W
順時針
CLOCKWISE
圖中公差
:
除注明外均為±0.25
Tolerance is
±0.25
if no identification
物理特性
起動力矩
Starting Torque
TSR-3266Z
TSR-3266Y
Physical Characteristics
≤35mN·m
阻值允許偏差(±10%不標注)
標誌
Marking
阻值代碼·產品型號
Resistance Tolerance
(When no identification, it is of
± 10%)
Resistance Code, Model
標準包裝
Standard
Packaging
50
只/管
(50pcs, per tube)
可按用戶要求提供特殊規格
Special resistances available.
