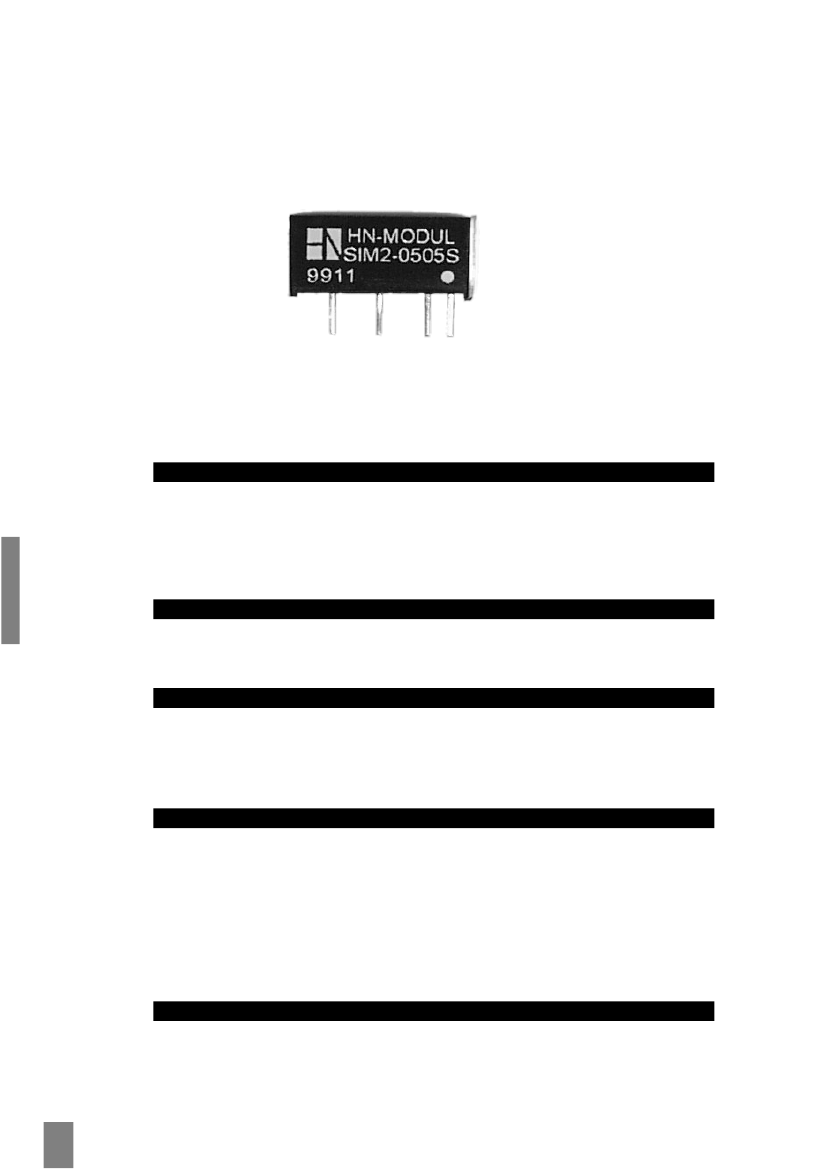

2W
DC/DC
SIM-SIL
MODUL
SIM 2 - SIL 7
2 Watt Ultra-Miniatur SIL-Modul-Serie
HN-MODUL
Besondere Merkmale
Ultraminiatur-SIL7-Gehäuse
Isolationsspannung max. 1000 VDC
kurzzeitig Kurzschlußfestigkeit
Features
Ultra mini SIL7 package
Isolation voltage max. 1000 V
short-time short circuit protection
Technische Daten
(bei 25°C Umgebungstemperatur,
nominaler Eingangsspannung und
Vollast )
Specification
(at 25°C ambient temperature,
nominal input voltage and
full load )
Eingangsdaten
Eingangsspannung
Eingangsfilter
Input Specifications
Input voltages
Input filter
5 / 12 / 15 VDC, ±10%
Kondensatoren, capacitors
Ausgangsdaten
Leistung
Wirkungsgrad
Regelabweichung
Restwelligkeit
Last
Eingang
Output Specifications
Power
Efficiency
Voltage accuracy
Ripple and noise
Load
Line
2 Watt
70% min.
Max. ±5%
100 mV p-p max.
±10%(Load=20%-100%)
±1.2% von V
in
Allgemeine Daten
Schaltfrequenz
Betriebstemperatur
Lagertemperatur
Isolationsspannung
Gehäusematerial
General Specifications
Switching frequency
Operation temperature
Storage temperature
Isolation voltage
Casing
100 KHz min.
−20°C…+75°C
−25°C…+125°C
1 kVDC min.
Nichtleitender Kunststoff, non conducting plastics
D
B
HN Electronic Components GmbH • Birkenweiherstr. 2 • D-63505 Langenselbold
Tel. (06184) 92780 • Fax (06184) 62316 • http://www.hn-electronic.de
SIM 2 - SIL 7
2 Watt Ultra-Miniatur SIL-Modul-Serie
Bestell-Information / Order Information
Modell
SIM2-0505S-SIL7
SIM2-0512S-SIL7
SIM2-0515S-SIL7
SIM2-0905S-SIL7
SIM2-0912S-SIL7
SIM2-0915S-SIL7
SIM2-1205S-SIL7
SIM2-1212S-SIL7
SIM2-1215S-SIL7
SIM2-1505S-SIL7
SIM2-1512S-SIL7
SIM2-1515S-SIL7
SIM2-0512D-SIL7
SIM2-0515D-SIL7
SIM2-0905D-SIL7
SIM2-0912D-SIL7
SIM2-0915D-SIL7
SIM2-1205D-SIL7
SIM2-1212D-SIL7
SIM2-1215D-SIL7
SIM2-1505D-SIL7
SIM2-1512D-SIL7
SIM2-1515D-SIL7
2W
DC/DC
SIM-SIL
MODUL
Ausgang 2/Output 2
V / mA
Eingang/Input
V
5
5
5
9
9
9
12
12
12
15
15
15
5
5
9
9
9
12
12
12
15
15
15
Ausgang 1/Output 1
V / mA
5/400
12/166
15/132
5/400
12/166
15/132
5/400
12/166
15/132
5/400
12/166
15/132
12/82
15/66
5/200
12/82
15/66
5/200
12/82
15/66
5/200
12/82
15/66
MEMO:
-12/82
-15/66
-5/200
-12/82
-15/66
-5/200
-12/82
-15/66
-5/200
-12/82
-15/66
(inch)

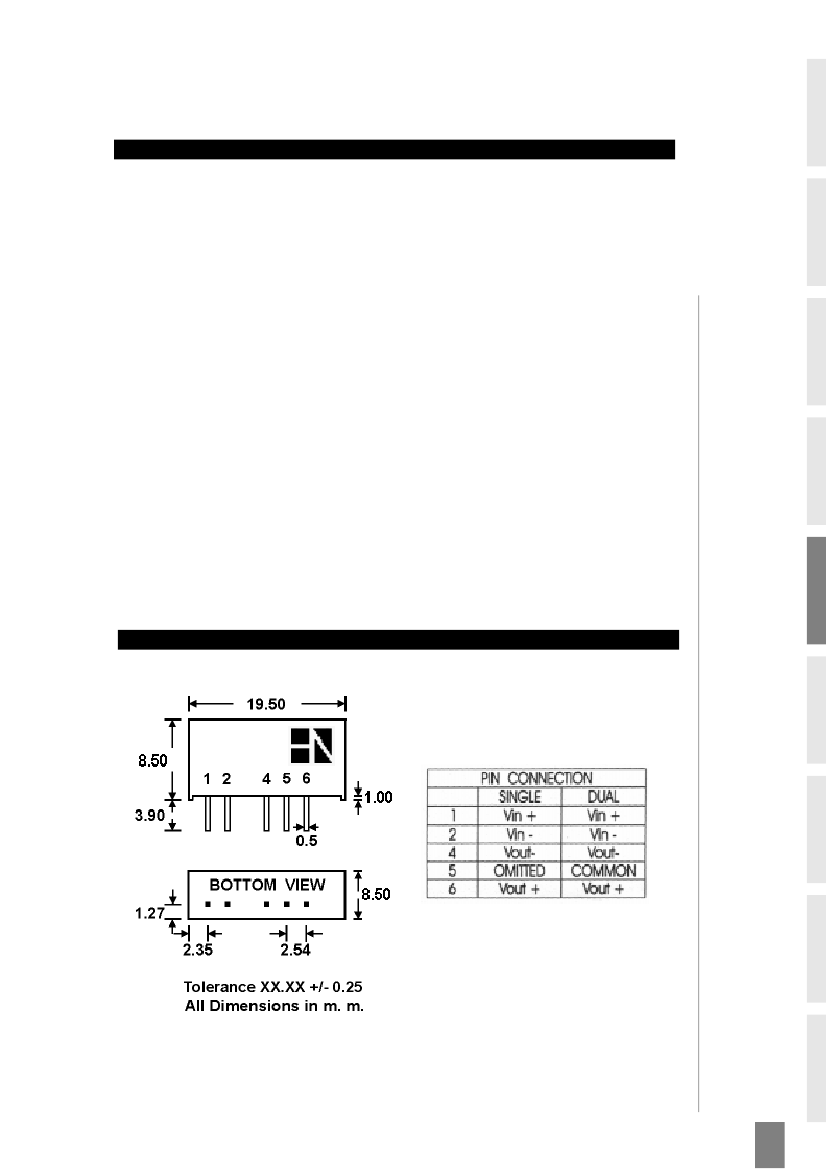

PIN-Belegung und Zeichnung / Pin assignments & drawing, mm (inch)
HN Electronic Components GmbH • Birkenweiherstr. 2 • D-63505 Langenselbold
Tel. (06184) 92780 • Fax (06184) 62316 • http://www.hn-electronic.de
Technische Änderungen vorbehalten.
Technical specifications are subject to change without notice.
