TECHNICAL CHARACTERISTICS
MATERIAL
INSULATOR: PA66
FLAMABILITY RATING: UL94-V0
COLOR: GREEN
CONTACT PIN: BRASS (CuZn)
SOLDER TAIL PLATING: TIN
ENVIRONMENTAL
OPERATING TEMPERATURE: -40 UP TO 105°C
COMPLIANCE: LEAD FREE AND ROHS
ELECTRICAL
CURRENT RATING:
WORKING VOLTAGE:
WITHSTANDING VOLTAGE:
CONTACT RESISTANCE:
MECHANICAL
PITCH: 5.08MM
SOLDERING: WAVE PROCESS ONLY
PACKAGING: BOX
SERIE 314
CERTIFICATION
cULus
VDE
20A
20A
300VAC
300VAC
1.6KV
2.5KV
20 mOhm MAX
A
B
C
RoHS Compliant
G
F
E
D
C
B
A
REV
29-OCT-08
19-MAR-08
DATE
CHARACTERISTICS
PDF
FILE
JP
CH
BY

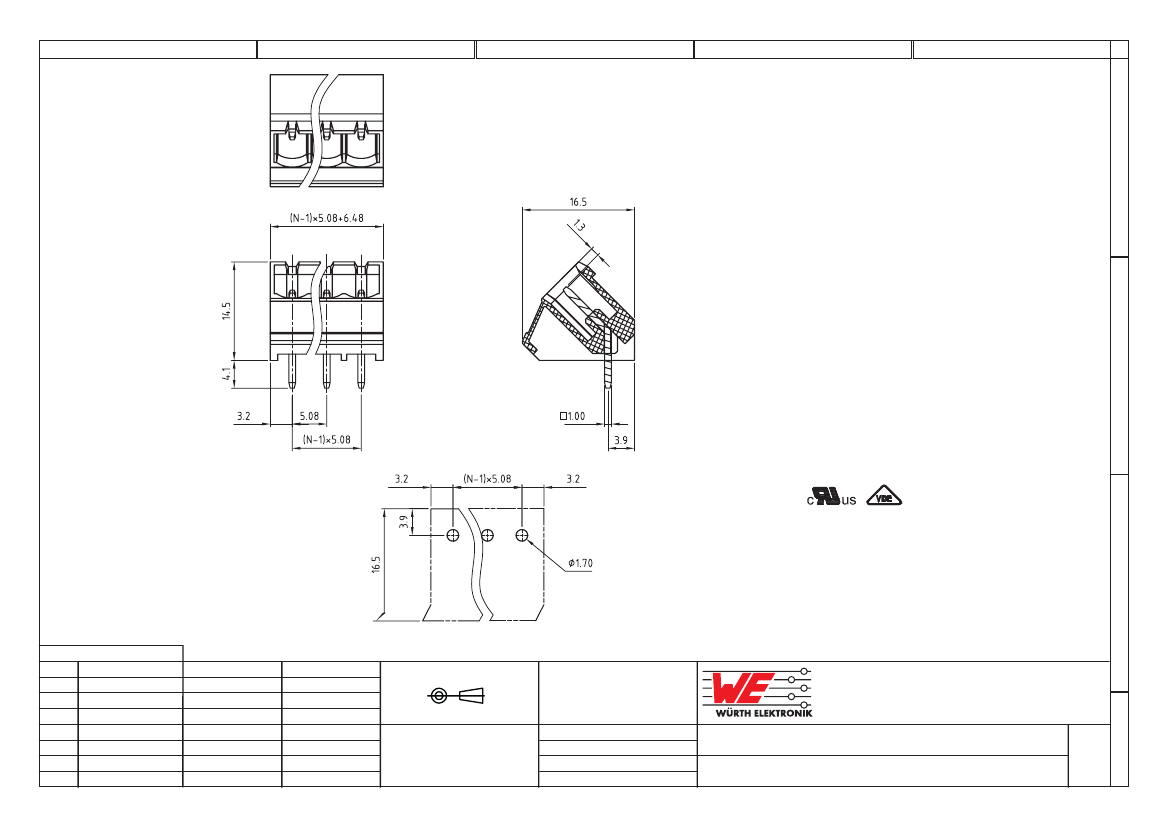

PCB LAYOUT - COMPONENT VIEW
PROJECTION:
GENERAL TOLERANCE
.X = +/- 0.2
.XX = +/- 0.15
APPROVAL: RJ
UNIT: MM
SCALE:
SHEET: 1/1
DRAW: MARVIN
WERI PART NO: 691 314 520 1xx
DESCRIPTION: SERIE 314 - 5.08MM CLOSE 45° PCB HEADER WR-TBL
SIZE
A4
