830032341B

Description
Parallel - Fundamental Quartz Crystal, 10MHz Nom, HC49/4H, 2 PIN
CategoryPassive components    Crystal/resonator
File Size1MB,1 Pages
ManufacturerWurth Elektronik
Download Datasheet Parametric View All

830032341B Online Shopping

Suppliers Part Number Price MOQ In stock
830032341B - - View Buy Now

830032341B Overview

Parallel - Fundamental Quartz Crystal, 10MHz Nom, HC49/4H, 2 PIN

830032341B Parametric

Parameter NameAttribute value
Objectid8338884881
package instructionHC49/4H, 2 PIN
Reach Compliance Codecompliant
Other featuresBULK
Ageing5 PPM/YEAR
Crystal/Resonator TypePARALLEL - FUNDAMENTAL
Drive level500 µW
frequency stability0.005%
frequency tolerance30 ppm
load capacitance18 pF
Installation featuresTHROUGH HOLE MOUNT
Nominal operating frequency10 MHz
Maximum operating temperature70 °C
Minimum operating temperature-20 °C
physical sizeL11.05XB4.7XH4.1 (mm)/L0.435XB0.185XH0.161 (inch)
Series resistance40 Ω
surface mountNO

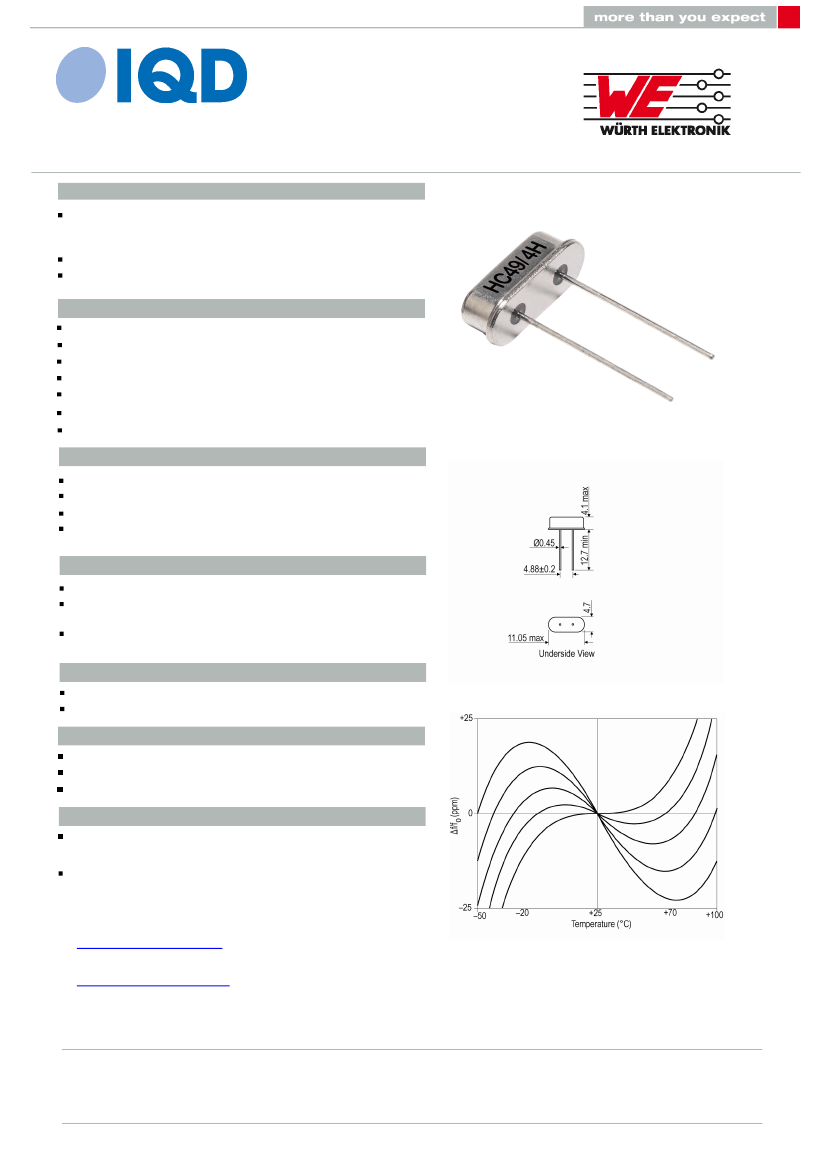

Quartz Crystal Specification
IQD Part No. + Packaging: LFXTAL032341Bulk
Wurth Part No.
830032341B
Description
Industry standard leaded package
Resistance welded, hermetically sealed in an inert atmosphere,
glass to metal seals on leads
Model
HC49/4H
Model Issue number
15
Frequency Parameters
Frequency
Frequency Tolerance
Tolerance Condition
Frequency Stability
Operating Temperature Range
Overtone Order
Ageing
Electrical Parameters
10.0MHz
±30.00ppm
@ 25°C
±
50.00ppm
-20.00 to 70.00°C
Fundamental
±5ppm typical per year at 25°C
Outline (mm)
Load Capacitance (CL)
Shunt Capacitance (C0)
Drive Level
ESR
Environmental Parameters
18.00pF
7pF max
500µW max
40.00Ω max
Storage Temperature Range: -55 to 125°C
Shock: 981m/s², 6ms, 3 times in each of 3 mutually
perpendicular planes
Vibration: 10Hz-60Hz, 0.75mm amplitude, 60Hz-500Hz,
98.1m/s², 30mins in 3 mutually perpendicular planes
Manufacturing Details
RoHS Terminations
RoHS Reflow Temp
Compliance
SnAgCu or Sn
260degC 10s
Typical Frequency vs Temperature Curves
RoHS Status (2011/65/EU)
REACh Status
MSL Rating (JDEC-STD-033):
Packaging Details
Compliant
Compliant
Not Applicable
Pack Style: Bulk
Pack Size: 100
Loose in Bulk pack
Alternative packing option available
USEFUL LINKS
Toolbox:
www.we-online.com/toolbox
Product Catalog:
www.we-online.com/products
CONTACT INFORMATION:
Würth Elektronik eiSos GmbH & Co. KG
Max-Eyth-Str. 1, 74638 Waldenburg, Germany
Tel: +49(0) 7942 945-0
Printed on 9 Nov 18 10:29 using WE Part Data Sheet V1.00018
Email: eiSos@we-online.de
Web: www.we-online.com
Page 1 of 1
