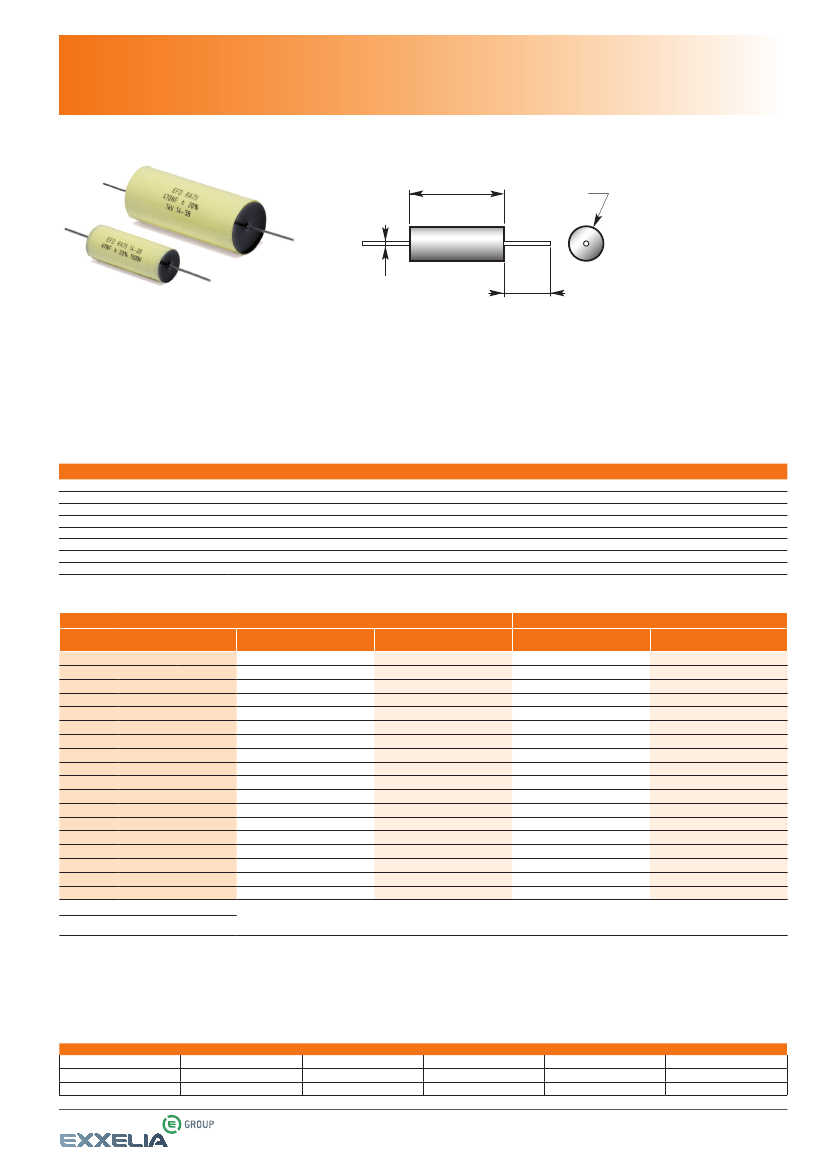

METALLIZED POLYPROPYLENE FILM-FOIL CAPACITORS
CONDENSATEURS POLYPROPYLÈNE MÉTALLISÉ À ARMATURES
RA 75
RoHS = W
Axial leads
Model RA 75
Sorties Axiales
Modèle RA 75
L
D
W
1
25
DIELECTRIC
Metallized polypropylene
+ film-foil
TECHNOLOGY
Self-healing,
non-inductive
Polyester wrapped
Resin sealed
OPTION
Flame retardant (UL)
MARKING
model
capacitance
tolerance
rated voltage
date-code
DIÉLECTRIQUE
Polypropylène métallisé +
armatures métalliques
TECHNOLOGIE
Autocicatrisable,
non inductif
Enrobé polyester
Obturé résine
OPTION
Auto-extinguible (UL)
MARQUAGE
modèle
capacité
tolérance
tension nominale
date-code
ELECTRICAL CHARACTERISTICS
Climatic category
Performance class
Stability class
Tg at 1 kHz
Tg at 100 kHz
Insulation resistance
Test voltage
for C
R
1 μF
for C
R
1 μF
for C
R
0,22 μF
for C
R
0,22 μF
40/085/56
1
1
10.10
-4
10.10
-4
50000 M
10000 M μF
2 U
RC
pour C
R
pour C
R
pour C
R
pour C
R
1 μF
1 μF
0,22 μF
0,22 μF
CARACTÉRISTIQUES ÉLECTRIQUES
Catégorie climatique
Classe de performance
Classe de stabilité
Tg à 1 kHz
Tg à 100 kHz
Résistance d’isolement
Tension d’essai
CAPACITANCE VALUES AND RATED VOLTAGE (D.C.)
Dimensions (mm)
18
18
18
18
27
27
27
27
32
32
32
32
32
32
50
50
60
60
±2
5
5
6
6
5
6
7
8
8
10
12
14
17
20
20
25
25
30
0,6
0,6
0,6
0,6
0,8
0,8
0,8
0,8
1
1
1
1
1
1
1
1
1
1
U
RC
630 V
U
RA
300 V
10000 pF
15000 pF
U
RC
1000 V
U
RA
350 V
3300 pF
4700 pF
6800 pF
10000 pF
15000 pF
22000 pF
33000 pF
47000 pF
68000 pF
0,1 μF
0,15 μF
0,22 μF
0,33 μF
0,47 μF
0,68 μF
1
μF
1,5 μF
U
RC
1250 V
U
RA
400 V
2200 pF
3300 pF
4700 pF
6800 pF
10000 pF
15000 pF
22000 pF
33000 pF
47000 pF
68000 pF
0,1 μF
0,15 μF
0,22 μF
0,33 μF
0,47 μF
0,68 μF
VALEURS DE CAPACITÉ ET DE TENSION (U
RC
)
U
RC
1500 V
U
RA
500 V
1000 pF
1500 pF
2200 pF
3300 pF
4700 pF
6800 pF
10000 pF
15000 pF
22000 pF
33000 pF
47000 pF
68000 pF
0,1
μF
0,15 μF
0,22 μF
0,33 μF
0,47 μF
22000 pF
33000 pF
47000 pF
68000 pF
0,1 μF
0,15 μF
0,22 μF
0,33 μF
0,47 μF
0,68 μF
1
μF
1,5 μF
2,2 μF
+10%
±2
- 0,05
Tolerances on dimensions
Tolérances dimensionnelles
± 20% - ± 10% - ± 5% - ± 2% - ±1%
Capacitance tolerances /
Tolérances sur capacité
HOW TO ORDER
Model
RA 75
Modèle
UL :
Flame retardant
–
UL :
Auto-extinguible
W :
RoHS
–
W :
RoHS
Capacitance
15000 μF
Capacité
EXEMPLE DE CODIFICATION À LA COMMANDE
Rated voltage (V
DC
)
Capa. tolerance
1000 V
± 5%
Tension nominale (V
CC
)
Tolérance sur capacité
www.exxelia.com - info@exxelia.com
82
Tel : + 33 (0)1 49 23 10 00
Page revised -
Version
04/15
POLYPROPYLENE CAPACITORS
CONDENSATEURS POLYPROPYLÈNE
GENERAL INFORMATION
GÉNÉRALITÉS
POLYPROPYLENE CAPACITORS
Polypropylene has excellent mechanical, chemical and electrical properties due to its
regulars non-polar structure.
This film is characterised by very low dielectric losses, small dielectric absorption, high
dielectric strength, very high insulating resistance and a practically linear temperature
coefficient in all temperature ranges.
All these properties make this film highly attractive for manufacturing precision
capacitors or for power electronics capacitors.
CONDENSATEURS POLYPROPYLÈNE
Le polypropylène possède d’excellentes propriétés mécaniques, chimiques et
électriques du fait de sa structure régulière et non polaire.
Ce film est caractérisé par des pertes diélectriques très faibles, une faible absorption
diélectrique, une rigidité diélectrique élevée, une très forte résistance d’isolement
et un coefficient de température pratiquement linéaire dans toute la gamme de
températures.
Toutes ces propriétés rendent ce film attractif pour la fabrication de condensateurs de
précision ou de condensateurs destinés à l’électronique de puissance.
CHARACTERISTICS OF METALLIZED POLYPROPYLENE
CAPACITORS
According to standard
NF C 93156.
CARACTERISTIQUES DES CONDENSATEURS POLYPROPYLÈNE
MÉTALLISÉ
Se référer à la norme
NF C 93156.
Rated temperature (at D.C. or A.C. voltage)
The rated temperature at D.C. or A.C. voltage is equal to 85°C for capacitors with a
maximum category temperature greater than or equal to 85°C.
Température nominale (sous tension continue ou alternative)
La température nominale sous tension continue ou alternative est égale à 85°C pour les
condensateurs de température maximale de catégorie supérieure ou égale à 85°C.
Rated voltage U
R
Effective D.C. or A.C. voltage that can be applied continuously to the terminals of a
capacitor at any temperature value between the minimum category temperature and
the rated temperature.
Tension nominale U
R
Tension continue ou alternative effective pouvant être appliquée de façon permanente
aux bornes d’un condensateur à toute température comprise entre la température
minimale de la catégorie et la température nominale.
Rated D.C. voltage : U
RC
Tension nominale continue : U
RC
100
75
50
50
Rated A.C. voltage : U
RA
Tension nominale alternative : U
RA
Rated current I
R
Courant nominal I
R
U
RC
(% )
U (%
100 RA
)
I (%
125 R
100
)
50
0
-
55
0
20
85 100
°C
10
- 55
0
20
70 85
°C
10
- 55
0
20
40
Admissible current versus temperature
Courant admissible en fonction de la température
70 85
°C
Admissible D.C. voltage versus température
Tension continue admissible en fonction de la température
Admissible A.C. voltage versus température
Tension efficace admissible en fonction de la température
A.C. rated current I
R
The A.C. rated current or permissible current is the permissible A.C. value that can be
applied permanently to the capacitor at 70°C (at specified frequency).
Courant alternatif nominal I
R
Le courant alternatif nominal ou intensité traversante, est la valeur efficace admissible
applicable en permanence aux bornes du condensateur à la température de 70°C (la
fréquence étant spécifiée).
Category voltage U
C
Voltage applicable to a capacitor’s terminals beyond the rated temperature :
e.g. : U
C
= 0,75 U
R
at 100°C.
Tension de catégorie U
C
Tension applicable aux bornes d’un condensateur au-delà de la température nominale :
ex. : U
C
= 0,75 U
R
à 100°C.
Rated capacitance C
R
A capacitor’s capacitance value measured in normal atmospheric conditions.
Capacité nominale C
R
Valeur de la capacité d’un condensateur mesurée dans les conditions atmosphériques
normales.
www.exxelia.com - info@exxelia.com
58
Tel : + 33 (0)1 49 23 10 00
Page revised -
Version
04/15
POLYPROPYLENE CAPACITORS
CONDENSATEURS POLYPROPYLÈNE
GENERAL INFORMATION
GÉNÉRALITÉS

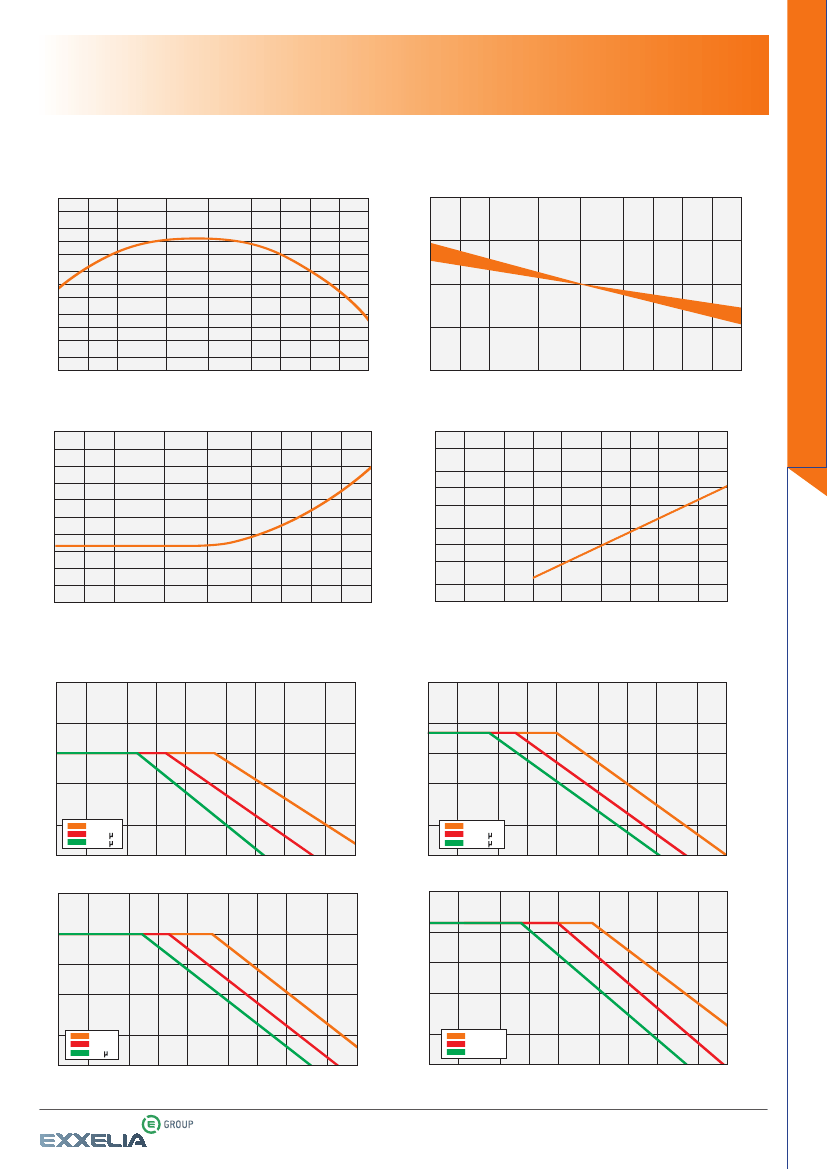

METALLIZED POLYPROPYLENE CAPACITORS PERFORMANCE
