Diotec
Silicon-Bridge Rectifiers
B…C 3200-2200
Silizium-Brückengleichrichter
Nominal current – Nennstrom
3.2 A / 2.2 A
40…500 V
5.6
±0.2
32
±0.2
Alternating input voltage
Eingangswechselspannung
Plastic case
Kunststoffgehäuse
32 x 5.6 x 17 [mm]
Ø 1.2
10
7.5
7.5
Weight approx. – Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Mounting clamp BO 2
Befestigungsschelle BO 2
9g
Dimensions / Maße in mm
see page 26
siehe Seite 26
Maximum ratings
Type
Alternating input volt. Rep. peak reverse volt.
1
)
Typ
Eingangswechselspg. Period. Spitzensperrspg.
1
)
V
VRMS
[V]
V
RRM
[V]
B40C 3200-2200
40
80
B80C 3200-2200
80
160
B125C 3200-2200
125
250
B250C 3200-2200
250
500
B380C 3200-2200
380
800
B500C 3200-2200
500
1000
Grenzwerte
Surge peak reverse volt.
1
)
Stoßspitzensperrspanng.
1
)
V
RSM
[V]
100
200
400
800
1000
1200
Repetitive peak forward current
Periodischer Spitzenstrom
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
Peak fwd. surge current, 50 Hz half sine-wave
Stoßstrom für eine 50 Hz Sinus-Halbwelle
f > 15 Hz
I
FRM
i
2
t
15 A
2
)
T
A
= 25°C
50 A
2
s
T
A
= 25°C
I
FSM
100 A
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
– 50...+150°C
– 50...+150°C
1
2
) Valid for one branch – Gültig für einen Brückenzweig
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
01.01.99
266
B…C 3200-2200
Diotec
Characteristics
Max. fwd. current without cooling fin
Dauergrenzstrom ohne Kühlblech
T
A
= 50°C
R-load
C-load
R-load
C-load
V
R
= V
RRM
I
FAV
I
FAV
I
FAV
I
FAV
I
R
R
thA
Kennwerte
2.5 A
1
)
2.2 A
1
)
3.8 A
3.2 A
< 10 µA
< 30 K/W
1
)
Max. current with cooling fin 300 cm
2
T
A
= 50°C
2
Dauergrenzstrom mit Kühlblech 300 cm
Leakage current – Sperrstrom
T
j
= 25°C
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Type
Typ
B40C 3200-2200
B80C 3200-2200
B125C 3200-2200
B250C 3200-2200
B380C 3200-2200
B500C 3200-2200
Max. admissible load capacitor
Max. zulässiger Ladekondensator
C
L
[µF]
5000
2500
1500
800
600
400
Min. required protective resistor
Min. erforderl. Schutzwiderstand
R
t
[ ]
0.5
1.0
2.0
4.0
5.0
6,5

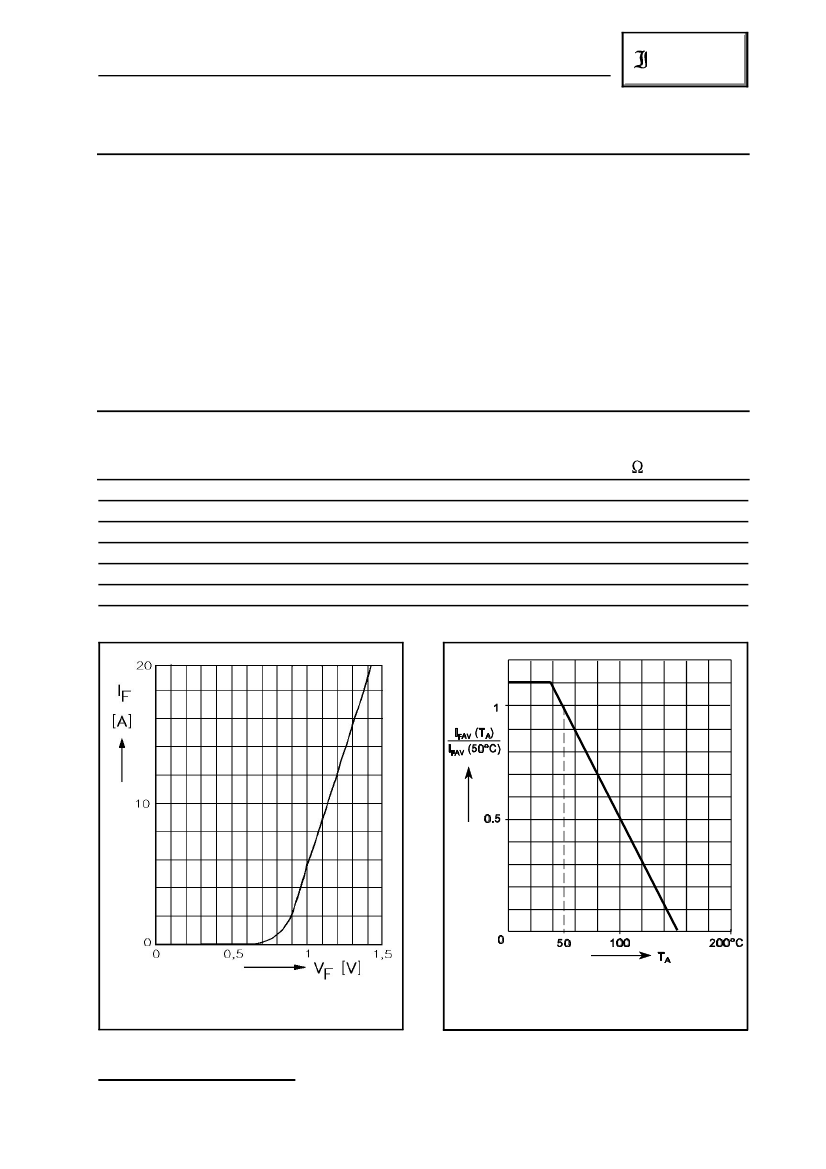

Typical forward characteristic for one branch
Durchlaßkennlinie für einen Brückenzweig
Rated forward current vs. ambient temperature
Zulässiger Richtstrom in Abhängigkeit
von der Umgebungstemperatur
1
) Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
01.01.99
267
