Hyper Mini TOPLED
®
Hyper-Bright LED
LS M676, LA M676, LO M676, LY M676
Besondere Merkmale
•
Gehäusetyp:
weißes SMT-Gehäuse
•
Besonderheit des Bauteils:
kleine Bauform
2,3 mm x 1,3 mm x 1,4 mm
•
Wellenlänge:
632 nm (super-rot),
615 nm (amber), 605 nm (orange),
587 nm (gelb)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
InGaAlP
•
optischer Wirkungsgrad:
11 lm/W (gelb,
orange, amber), 7 lm/W (super-rot)
•
Gruppierungsparameter:
Lichtstärke
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8 mm Gurt mit 3000/Rolle, ø180 mm
oder 12000/Rolle, ø330 mm
Anwendungen
•
•
•
•
Informationsanzeigen im Innenbereich
optischer Indikator
Einkopplung in Lichtleiter
Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
Features
•
package:
white SMT package
•
feature of the device:
small package
2.3 mm x 1.3 mm x 1.4 mm
•
wavelength:
632 nm (super-red),
615 nm (amber), 605 nm (orange),
587 nm (yellow)
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
InGaAlP
•
optical efficiency:
11 lm/W (yellow, orange,
amber), 7 lm/W (super-red)
•
grouping parameter:
luminous intensity
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 3000/reel, ø180 mm or
12000/reel, ø330 mm
Applications
indoor displays
optical indicators
coupling into light guides
backlighting (LCD, switches, keys, displays,
illuminated advertising, general lighting)
• interior automotive lighting. (e.g. dashboard
backlighting, etc.)
•
•
•
•
2000-09-19
1
LS M676, LA M676, LO M676, LY M676
Typ
Emissions-
farbe
Color of
Emission
Farbe der
Lichtaustritts-
fläche
Color of the
Light Emitting
Area
colorless clear
Lichtstärke
Lichtstrom
Bestellnummer
Type
LS M676-N2P2-1
LS M676-P2R1-1
LS M676-N2
LS M676-P1
LS M676-P2
LS M676-Q1
LS M676-Q2
LS M676-R1
LA M676-P2Q2-1
LA M676-Q2S1-1
LA M676-P2
LA M676-Q1
LA M676-Q2
LA M676-R1
LA M676-R2
LA M676-S1
super-red
35.5 ... 71.0
56.0 ... 140.0
35.5 ... 45.0
45.0 ... 56.0
56.0 ... 71.0
71.0 ... 90.0
90.0 ... 112.0
112.0 ... 140.0
56.0 ... 112.0
90.0 ... 224.0
56.0 ... 71.0
71.0 ... 90.0
90.0 ... 112.0
112.0 ... 140.0
140.0 ... 180.0
180.0 ... 224.0
71.0 ... 140.0
112.0 ... 280.0
71.0 ... 90.0
90.0 ... 112.0
112.0 ... 140.0
140.0 ... 180.0
180.0 ... 224.0
224.0 ... 280.0
56.0 ... 112.0
90.0 ... 224.0
56.0 ... 71.0
71.0 ... 90.0
90.0 ... 112.0
112.0 ... 140.0
140.0 ... 180.0
180.0 ... 224.0
amber
colorless clear
LO M676-Q1R1-1 orange
LO M676-R1S2-1
LO M676-Q1
LO M676-Q2
LO M676-R1
LO M676-R2
LO M676-S1
LO M676-S2
LY M676-P2Q2-1
LY M676-Q2S1-1
LY M676-P2
LY M676-Q1
LY M676-Q2
LY M676-R1
LY M676-R2
LY M676-S1
yellow
colorless clear
colorless clear
Helligkeitswerte werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±11 %
ermittelt.
Luminous intensity is tested at a current pulse duration of 25 ms and an accuracy of ±11 %.
2000-09-19
2
F
Luminous
Intensity
I
F
= 20 mA
I
V
(mcd)
Luminous
Flux
I
F
= 20 mA
V
(mlm)
150 (typ.)
280 (typ.)
120 (typ.)
150 (typ.)
190 (typ.)
240 (typ.)
300 (typ.)
380 (typ.)
240 (typ.)
440 (typ.)
190 (typ.)
240 (typ.)
300 (typ.)
380 (typ.)
480 (typ.)
600 (typ.)
310 (typ.)
560 (typ.)
240 (typ.)
300 (typ.)
380 (typ.)
480 (typ.)
600 (typ.)
760 (typ.)
240 (typ.)
440 (typ.)
190 (typ.)
240 (typ.)
300 (typ.)
380 (typ.)
480 (typ.)
600 (typ.)
Ordering Code
Q62703-Q5085
Q62703-Q5086
Q62703-Q4978
Q62703-Q4979
Q62703-Q5040
Q62703-Q5041
Q62703-Q5123
Q62703-Q5124
LS M676, LA M676, LO M676, LY M676
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
Stoßstrom
Surge current
t
10 s,
D
= 0.005
Sperrspannung
Reverse voltage
Leistungsaufnahme
Power dissipation
Symbol
Symbol
Werte
Values
LS, LO, LA LY
– 40 … + 100
– 40 … + 100
+ 125
30
0.8
0.2
Einheit
Unit
°C
°C
°C
mA
A
T
op
T
stg
T
j
I
F
I
FM
Wärmewiderstand
Thermal resistance
R
th JA
Sperrschicht/Umgebung
Junction/ambient
R
th JS
Sperrschicht/Lötpad
Junction/solder point
Montage auf PC-Board FR 4 (Padgröße 16 mm
2
)
mounted on PC board FR 4 (pad size 16 mm
2
)
2000-09-19
³
³
m £
V
R
P
tot
3
80
V
mW
580
330
K/W
K/W
3
LS M676, LA M676, LO M676, LY M676
Kennwerte
(
T
A
= 25 °C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 20 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
Forward voltage
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 3 V
(typ.)
Symbol
Symbol
LS
peak
Werte
Values
LA
622
LO
610
LY
591
645
Einheit
Unit
nm
(typ.)
(max.)
(typ.)
(max.)
(typ.)
V
F
V
F
I
R
I
R
l
dom
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
(typ.)
TC
V
2000-09-19
4
h
(typ.)
opt
l
l
l
Temperaturkoeffizient von
Temperature coefficient of
I
F
= 20 mA
l
l
Temperaturkoeffizient von
Temperature coefficient of
I
F
= 20 mA
peak
peak
TC
peak
0.14 0.13 0.13 0.13 nm/K
dom
(typ.)
TC
dom
0.01 0.06 0.07 0.10 nm/K
– 2.0 – 1.8 – 1.7 – 2.5 mV/K
7
11
11
11
lm/W
m
m
j
(typ.)
lD
(typ.)
l
2
(typ.)
l
dom
632
615
605
587
nm
16
16
16
15
nm
120
2.0
2.5
120
2.0
2.5
120
2.0
2.5
120
2.0
2.5
Grad
deg.
V
V
A
A
0.01 0.01 0.01 0.01
10
10
10
10
LS M676, LA M676, LO M676, LY M676

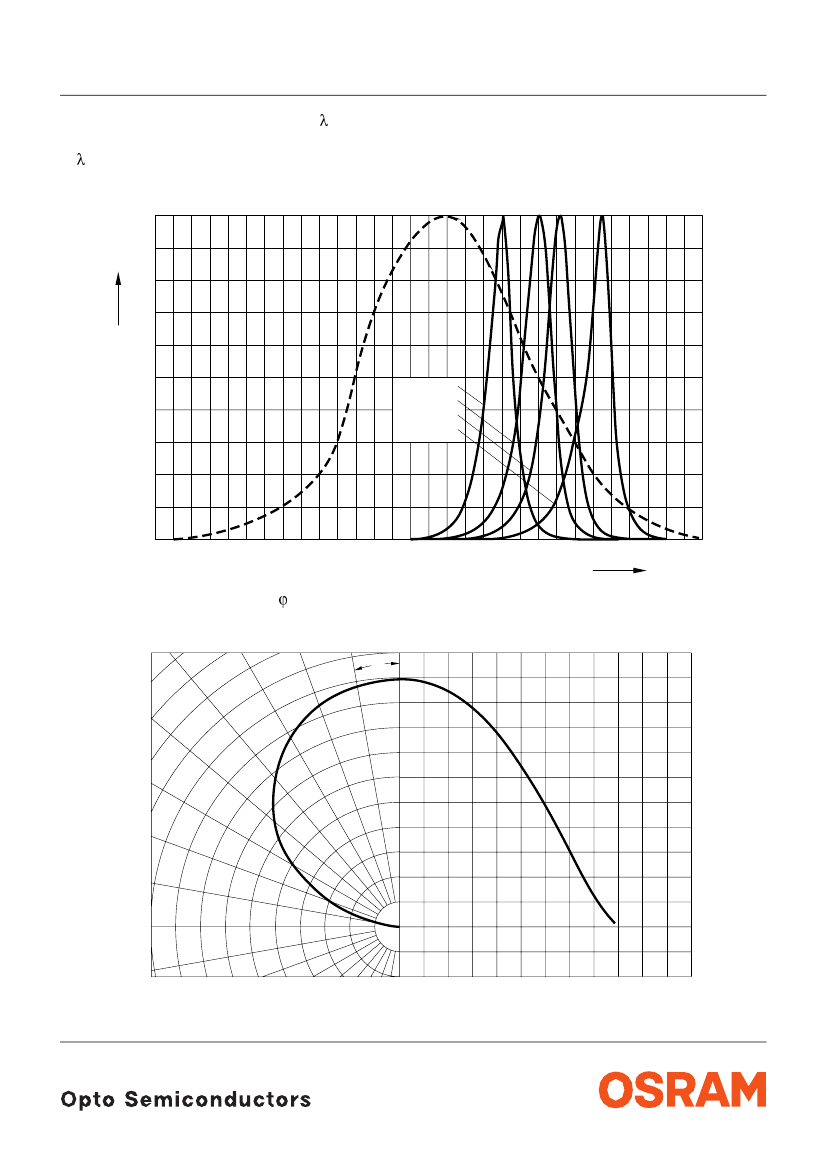

Relative spektrale Emission
I
rel
=
f
( ),
T
A
= 25 °C,
I
F
= 20 mA
Relative Spectral Emission
V( ) = spektrale Augenempfindlichkeit
Standard eye response curve
100
I
rel
%
80
60
yellow
orange
amber
super-red
40
20
0
400
450
Abstrahlcharakteristik
I
rel
=
f
( )
Radiation Characteristic
40˚
30˚
20˚
50˚
60˚
0.4
70˚
0.2
80˚
90˚
100˚
1.0
2000-09-19
0.8
0.6
0.4
l
j
l
OHL00235
V
λ
500
550
600
650
nm
700
λ
10˚
0˚
OHL01660
ϕ
1.0
0.8
0.6
0
0˚
5
20˚
40˚
60˚
80˚
100˚
120˚
