General Description
KR Electronics part number 3207-SMA is a 7 MHz linear phase
bandpass filter. The filter has a 3 dB bandwidth of 475 KHz.
Other center frequencies and are bandwidths available. Please
consult the factory.
www.krfilters.com
Features
7 MHz Linear Phase Bandpass
3 dB Bandwidth 475 KHz
50
Source and Load
SMA Connectors
Surface Mount Available
Typical Performance
Overall Response
(10 dB/div)
KR Electronics, Inc.
91 Avenel Street
Avenel, NJ 07001
© 2015, KR Electronics, Inc.
3207-SMA, 7 MHz Linear Phase Bandpass, Rev 0
Web
Email
Phone
Fax
www.krfilters.com
sales@krfilters.com
(732) 636-2500
(732) 636-2582
Page 1
KR Electronics, Inc.
KR Electronics
Typical Performance

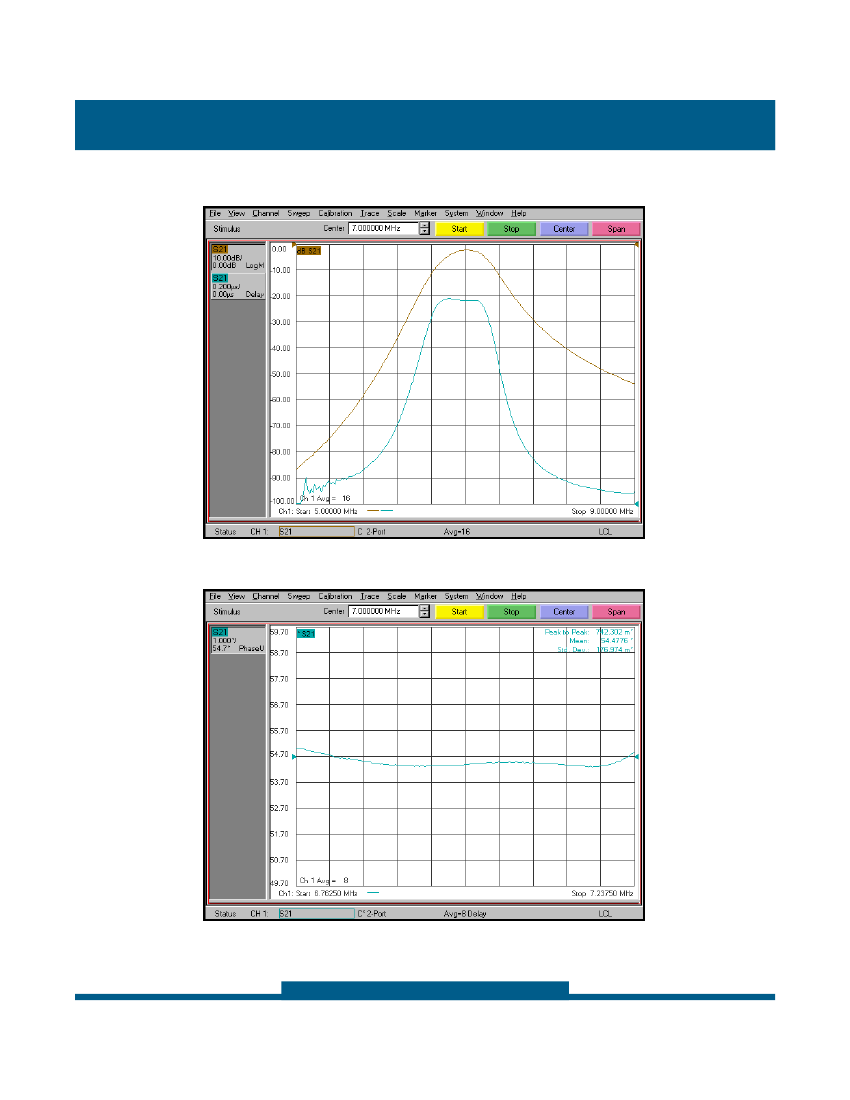

Amplitude & Group Delay
(10 dB/div & 200 nsec/div)
www.krfilters.com
Passband Phase Linearity
(1°/div)
KR Electronics, Inc.
91 Avenel Street
Avenel, NJ 07001
© 2015, KR Electronics, Inc.
3207-SMA, 7 MHz Linear Phase Bandpass, Rev 0
Web
Email
Phone
Fax
www.krfilters.com
sales@krfilters.com
(732) 636-2500
(732) 636-2582
Page 2
KR Electronics, Inc.
KR Electronics 3207-SMA
Specifications
Parameter
Filter type
Center Frequency
Insertion Loss
3 dB Bandwidth
20 dB Bandwidth
40 dB Bandwidth
60 dB Bandwidth
Source and Load
Specification
Bandpass
7 MHz
3.5 dB max
475 KHz typical
1.2 MHz typical
2.2 MHz typical
4.1 MHz typical
50
www.krfilters.com
2 dB typical
3 dB ±0.5 dB at 6.7625 MHz
3 dB ±0.5 dB at 7.2375 MHz

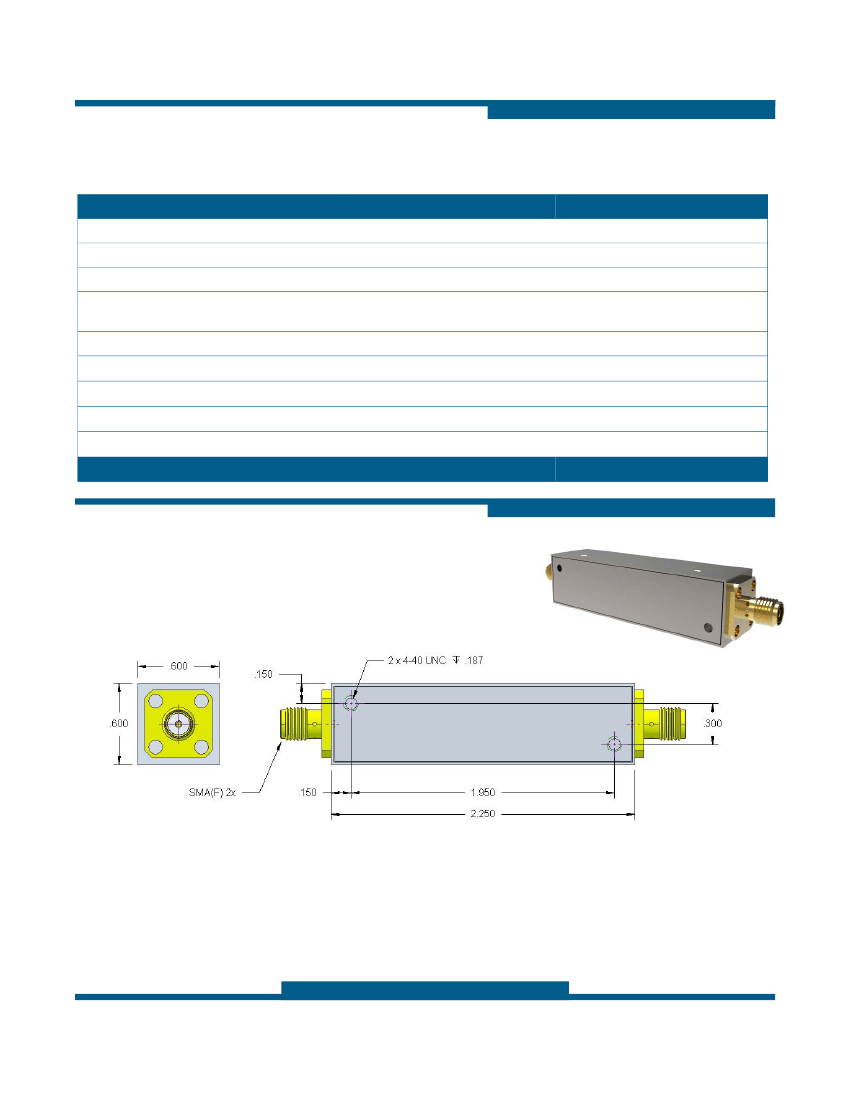

Physical Dimensions
Notes:
1. Dimensions in inches
2. Rectangular case
3. Also available in surface mount package see part number 3207
