General Description
KR Electronics part number 3167-24.5 is a 24.5 MHz band-
pass filter. The filter has a minimum 3 dB bandwidth of 1.5
MHz. Other center frequencies and bandwidths are available.
Please consult the factory.
www.krfilters.com
Features
24.5 MHz Bandpass Filter
1.5 MHz min 3 dB Bandwidth
3.8 MHz typical 40 dB Bandwidth
50
Source and Load
SMA Connectors
Typical Performance
Overall Response
(10 dB/div)
KR Electronics, Inc.
91 Avenel Street
Avenel, NJ 07001
© 2014, KR Electronics, Inc.
3167-24.5, Rev 0, September 16, 2013
Web
Email
Phone
Fax
www.krfilters.com
sales@krfilters.com
(732) 636-1900
(732) 636-1982
Page 1
KR Electronics, Inc.
KR Electronics 3167-24.5

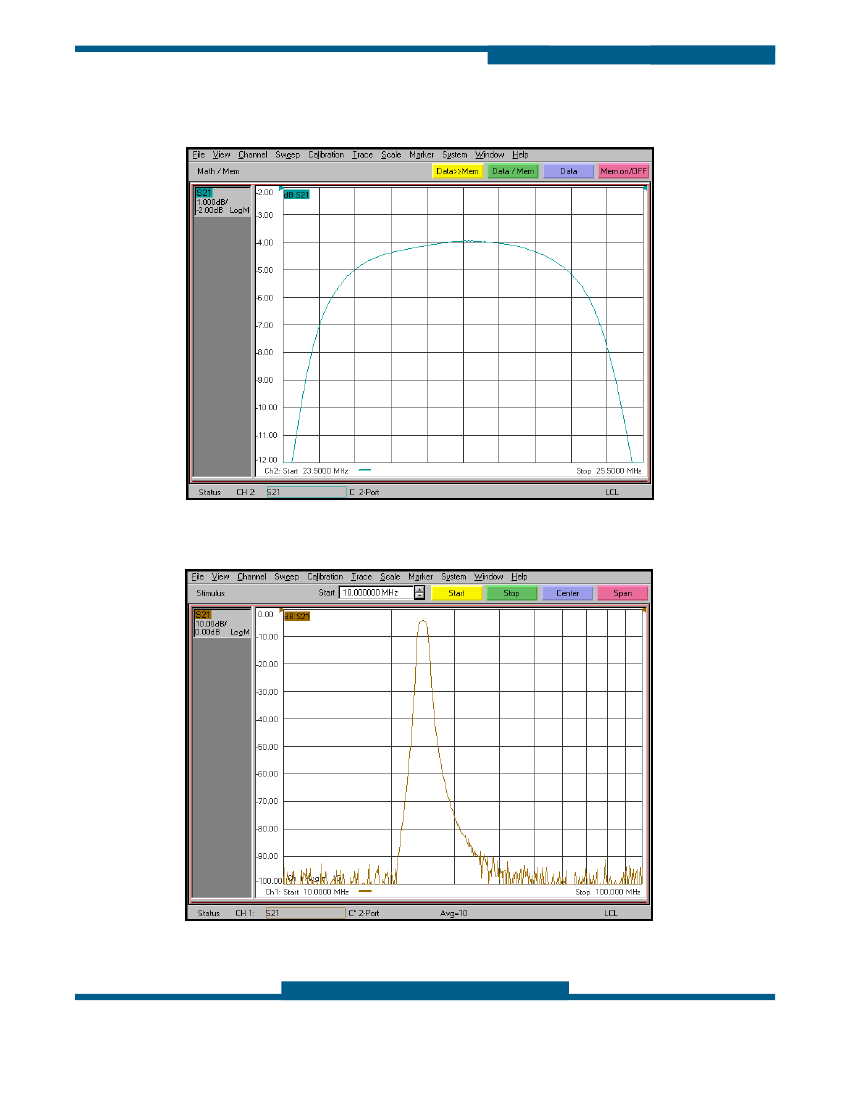

Passband Amplitude
(1 dB/div)
www.krfilters.com
Overall Response
(10 dB/div)
KR Electronics, Inc.
91 Avenel Street
Avenel, NJ 07001
© 2014, KR Electronics, Inc.
3167-24.5, Rev 0, September 16, 2013
Web
Email
Phone
Fax
www.krfilters.com
sales@krfilters.com
(732) 636-1900
(732) 636-1982
Page 2
KR Electronics, Inc.
KR Electronics 3167-24.5
Specifications
Parameter
Filter type
Center Frequency
Insertion Loss at Center Frequency
3 dB Bandwidth
40 dB Bandwidth
Source and Load
Specification
Bandpass
24.5 MHz
5 dB max
1.5 MHz min
4 MHz max
50
www.krfilters.com
4 dB typical
3.8 MHz typical

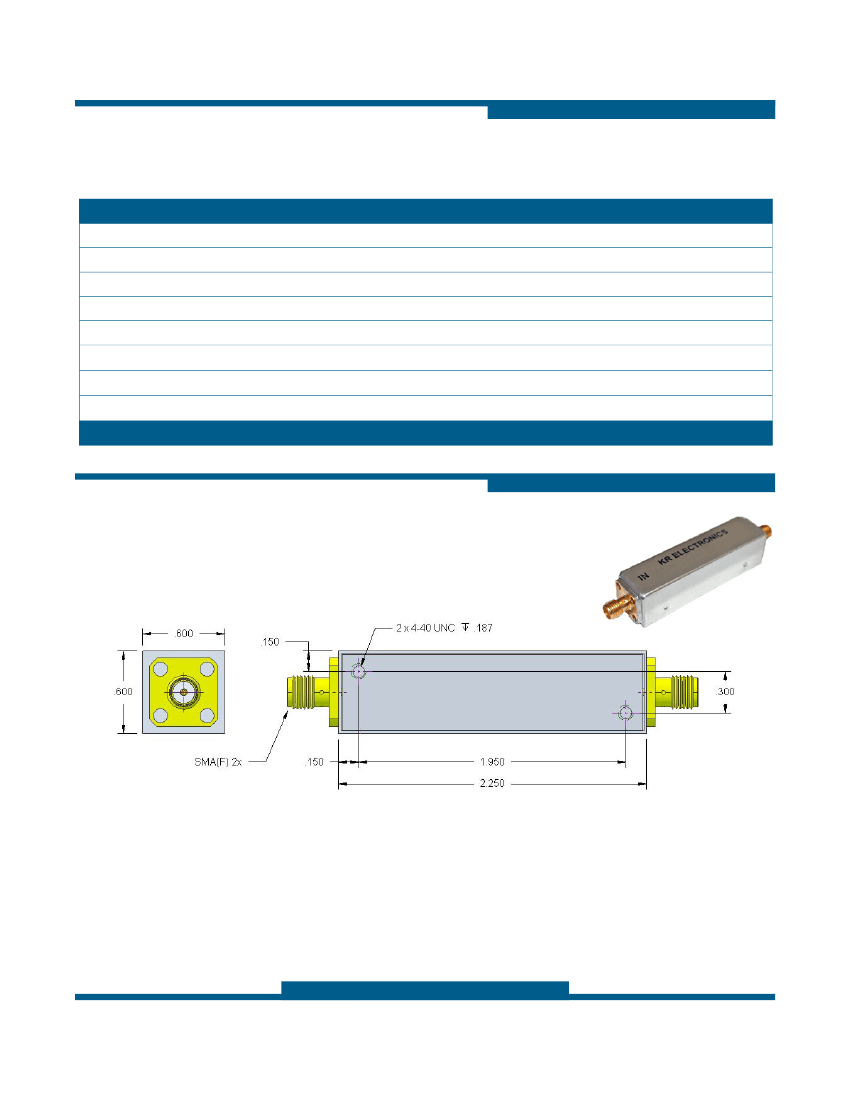

Physical Dimensions
Notes:
1. Dimensions in inches
2. Rectangular case
