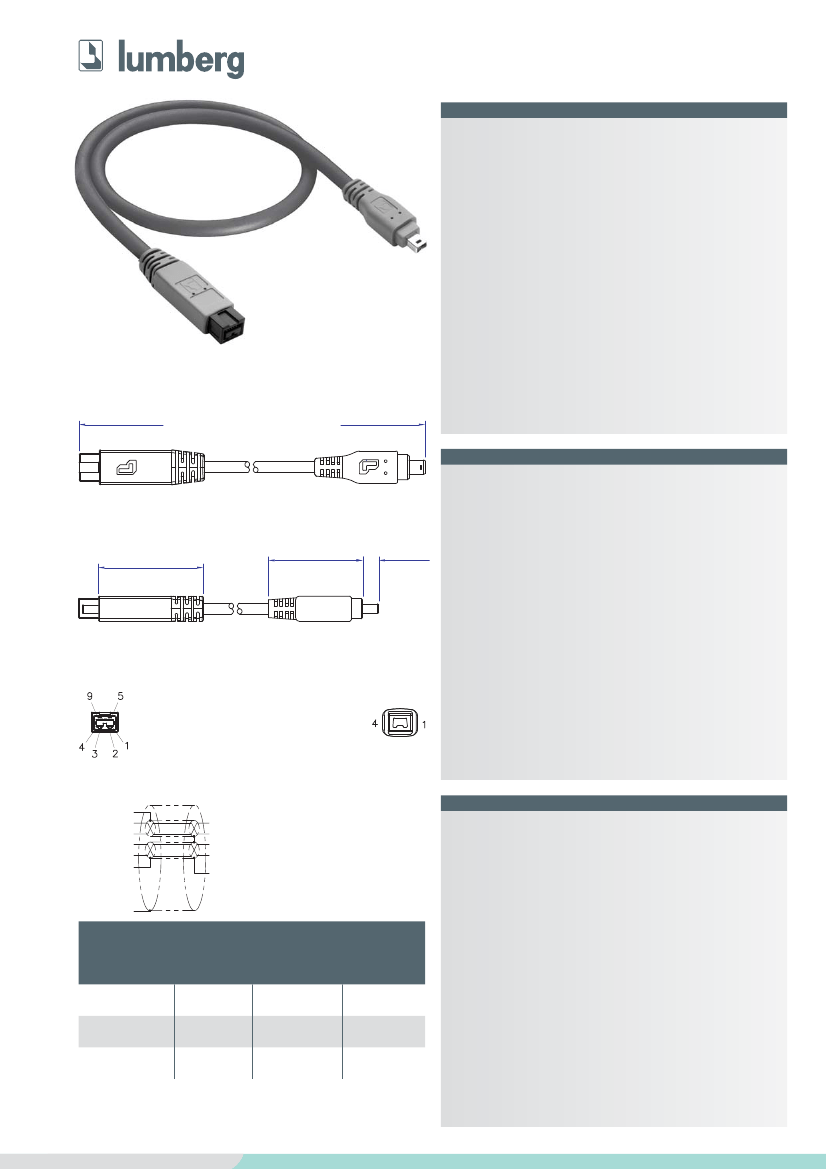

IEEE-1394b-Steckverbinder
IEEE 1394b connectors
Connecteurs IEEE 1394b
2310
IEEE-1394b-Anschlusskabel, 9-poliger IEEE-1394b-Bilingual-
Stecker auf 4-poligen IEEE-1394-Stecker (AV)
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
Kontaktfeder
Umspritzung
3. Mechanische Daten
Kontaktierung mit
IEEE-1394b/IDB-1394-Kupplungen
2300, 2301, 2305,
IEEE-1394-Kupplungen 2416
Nylon GF 4/6, V0 nach UL 94
CuSn, unternickelt und vergoldet
PVC, V0 nach UL 94 - UL/CSA
-40 °C/+85 °C
4. Elektrische Daten
Durchgangswiderstand
Bemessungsstrom
Bemessungsspannung
Prüfspannung
Isolationswiderstand
≤
50 mΩ
1,5 A
30 V AC
100 V DC
≥
10
8
Ω
RE
SEE PART NUMBER BREAK AKDOWN
L
ET
FOR AVAILABLE LENGNGTHS
2310
IEEE 1394b connecting cable, 9 pole IEEE 1394b bilingual
plug to 4 pole IEEE 1394 (AV) plug
1. Temperature range
2. Materials
39.0
[1 .5 37 " ]
35.0
[ 1.378"]
6.0
[0.236" ]
-40 °C/+85 °C
Nylon GF 4/6, V0 according to UL 94
CuSn, pre-nickeled and gilded
PVC, V0 according to UL 94 - UL/CSA
Body
Contact spring
Overmould
3. Mechanical data
Mating with
IEEE 1394b/IDB-1394 sockets 2300,
2301, 2305
IEEE 1394 sockets 2416
END A
END B
4. Electrical data
Contact resistance
Rated current
Rated voltage
Test voltage
Insulation resistance
≤
50 mΩ
1.5 A
30 V AC
100 V DC
≥
10
8
Ω
*a
TPB*
TPB
TPA*
TPA
END A
TPB(R)
9
1
2
3
4
5
6
7
8
NO CON NECTI ON
NO C ONN ECTION
N O C ONN EC TIO N
END B
3
4
1
2
O U T E R S H EL L
*a Verdrahtung
wiring
câblage
2310
Câble de raccordement IEEE 1394b, connecteur mâle IEEE
1394b bilingue à 9 pôles sur connecteur mâle IEEE 1394
(AV) à 4 pôles
1. Température d’utilisation
2. Matériaux
Corps isolant
Ressort de contact
Surmoulage
3. Caractéristiques mécaniques
Raccordement avec
-40 °C/+85 °C
Nylon GF 4/6, V0 suivant UL 94
CuSn, sous-nickelé et doré
PVC, V0 suivant UL 94 - UL/CSA
TPA(R)
VG
SC
VP
OUTER SH ELL
Bestellbezeichnung
Länge
Designation
Length
Désignation
Longueur
L (mm)
Verpackungseinheit
Package unit
Unité d’emballage
2310 L100V203
2310 L200V203
2310 L450V203
1000
2000
4500
150
100
60
4. Caractéristiques électriques
Résistance de contact
Courant assigné
Tension assignée
Tension de claquage
Résistance d’isolement
connecteurs femelles IEEE 1394b/
IDB-1394 2300, 2301, 2305,
connecteurs femelles IEEE 1394 2416
≤
50 mΩ
1,5 A
30 V AC
100 V DC
≥
10
8
Ω
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
www.lumberg.com
02/2009
