Ausgabe / Issue : 31/10/2000
ISA-PLAN
®
- Präzisionswiderstände
precision resistors
Typ / type RTO-B
Technische Daten / technical data
Verfügbare Widerstandswer te
Toleranz
Temperaturkoeffizient
(R > 20mOhm)
Temperaturbereich
Belastbarkeit
Innerer Wärmewiderstand
Isolationsspannung
Induktivität
Stabilität unter Nennlast
resistance values (available)
tolerance
temperature coefficient ( tcr )
(R > 20mOhm)
applicable temperature range
load capacity
internal heat resistance
dielectric withstanding voltage
inductance
stability ( nominal load )
5nH für R<10mOhm
Abweichung < 0.5 % nach 2000 h
(1, 2, 5, 10, 15, 20, 33, 50, 68, 100, 150, 200, 330, 470) mOhm
1 %, 5 %
< ±50 ppm/K ( 20 °C - 60 °C )
-55 °C bis +125 °C
50 W
R
thi
< 2.5 K/W
2500 VAC
5nH for R<10mOhm
deviation < 0.5 % after 2000 h
-55 °C to +125 °C
Merkmale / features
∆R/R
20
[%]
•
30 Watt Dauerleistung
30 Watt permanent power
-40
-20
0.2
20
40
60
80
100
120
•
Dauerströme bis 150 A ( 1 mOhm )
constant current up to 150 Amps ( 1 mOhm )
-0.2
T [
o
C]
•
Bauform SOT 227B ( ISOTOP ) kompatibel
outline SOT 227B ( ISOTOP ) compatible
-0.4
•
Vier-Leiter Messwiderstand
resistor with Kelvin connection
Temperaturabhängigkeit des elektrischen Widerstandes von
MANGANIN-Widerständen
temperature dependence of the electrical resistance of
MANGANIN-resistors
•
Isolationsfestigkeit 2500 VAC
dielectric withstanding voltage 2500 VAC
•
Pulsbelastbarkeit 20 J für t
P
< 20 ms
pulse power 20 J for t
P
< 20 ms
1
P / P
Nom
0.75
0.5
0.25
Bestellbezeichnung / ordering example
Typ
type
RTO-B
RTO-B-R001-1.0
Widerstandswert
resistance value
1 mOhm
Toleranz
tolerance
1%
0
20
40
60
80
100
120
Gehäusetemperatur T
G
/ [
o
C]
case temperature T
G
/ [
o
C]
Lastminderungskurve für Widerstände montiert auf Kühlkörper
power derating for heatsink mounted resistors
Technische Änderungen vorbehalten - technical modifications reserved
RHOPOINT COMPONENTS LTD.
Holland Road, Hurst Green, Oxted, Surrey, RH8 9AX. Tel: +44 (0)1883 717988, Fax: +44 (0)1883 712938
Email: components@rhopoint.co.uk Website: www.rhopoint.co.uk/components/
RTO-B -1 / 2
Ausgabe / Issue : 31/10/2000
ISA-PLAN
®
- Präzisionswiderstände
precision resistors
Typ / type RTO-B
Kontaktbelegung für RTO-B
pin designation for RTO-B
1
4
Nr / no
1
2
3
4
2
3
Kontakt / contact
I
1
I
2
U
2
U
1

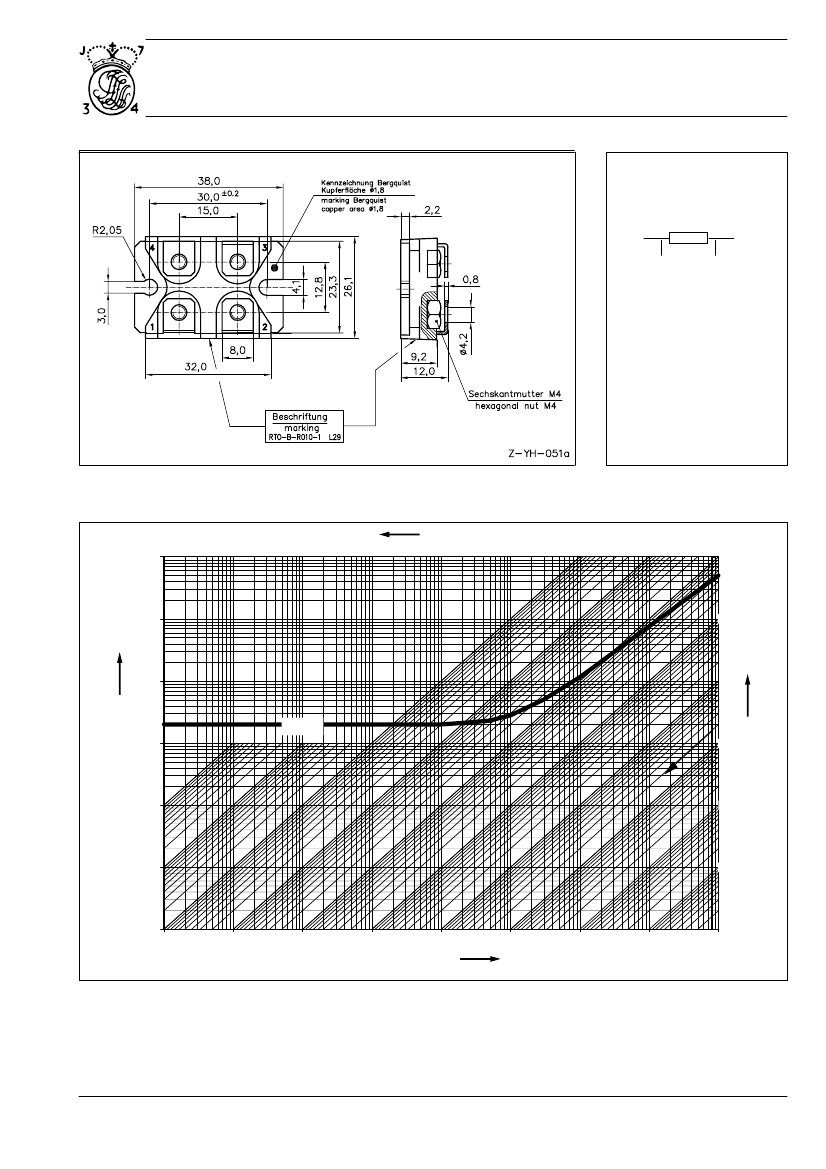

Abmessungen ( mm )
dimensions ( mm )
power [W]
10k
1k
100
1k
10
100
1
pulse energy [J]
100k
10
0.1
1
0.01
0.1
0.001
0.01
1
µs
10
µs
100
µs
1 ms
10 ms
100 ms
1s
10 s
100 s
RTO-B_L3 | 6.11.2000
pulse width
mittlere Pulsleistung < 1/10 P
0
average pulsepower <1/10 P
0
Grenzwerte / Limits
dR/R
0
nach 1*10
6
Belastungszyklen: < 1 %
dR/R
0
after 1*10
6
Pulse cycles: < 1 %
Technische Änderungen vorbehalten - technical modifications reserved
RHOPOINT COMPONENTS LTD.
Holland Road, Hurst Green, Oxted, Surrey, RH8 9AX. Tel: +44 (0)1883 717988, Fax: +44 (0)1883 712938
Email: components@rhopoint.co.uk Website: www.rhopoint.co.uk/components/
RTO-B -2 / 2
power [W]
