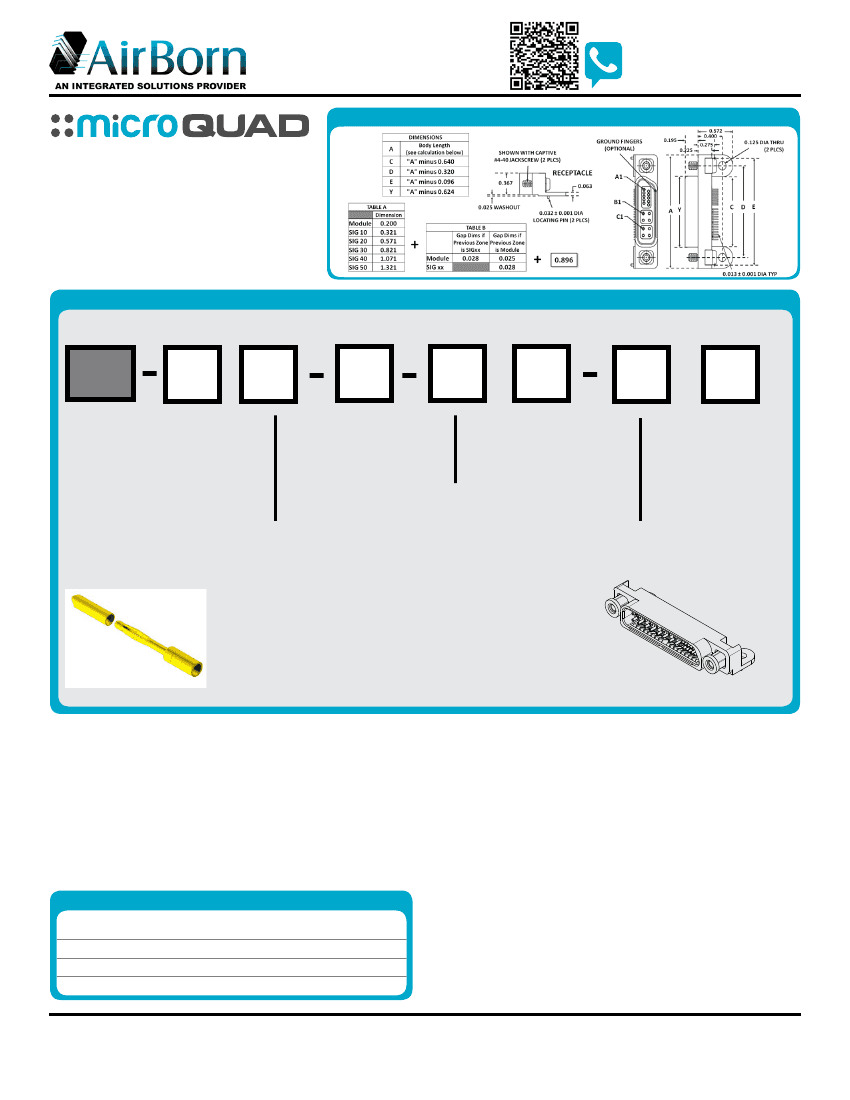

DIMENSIONS
MKHS – Right Angle Surface
Board-Mount (Female)
MKHS are rugged metal connectors used in
applications where a right angle orientation and a
surface board-mount termination style are desired.
CONTACT CUSTOMER SERVICE
ORDER FORM
ENTER
CODE
ENTER
CODE
Sample Part Number Format: MKHS-XXXX-XXX-XXX-XXXX
ENTER
CODE
ENTER
CODE
ENTER
CODE
ENTER
CODE
ENTER
CODE
MKHS
SERIES
Right Angle
Surface Mount
(Female)
HIGH-SPEED MODULES
01 – 1 Module
02 – 2 Modules
03 – 3 Modules
04 – 4 Modules
05 – 5 Modules (max. sig. 40)
06 – 6 Modules (max. sig. 30)
07 – 7 Modules (max. sig. 20)
08 – 8 Modules (max. sig. 10)
09 – 9 Modules (max. sig. 10)
0A – 10 Modules (no signals)
BODY STYLE
200 – Female
400 – Female with Ground
Fingers (preferred)
TERMINATION PLATING
5 – 50 µ” Gold Contact, Sn/Pb Alloy
Termination
S
7 – 50 µ” Gold Contact, SAC305-
Plated Termination
HARDWARE
000 – No Hardware
620 – Two Fixed Jacknuts
Captivated**
810 – Turning Jackscrews
Captivated**
NXX – Keying Jacknuts***
JXX – Keying Jackscrews***
CONTACT TERMINATION
27 – Socket, Horizontal Surface-
Mount (SMT)
High-Reliability
Contact
MIL-DTL-83513
SIGNAL CONTACTS
L0 – Left Side Key – No Signal Contacts
L1 – Left Side Key – 10 Signal Contacts
L2 – Left Side Key – 20 Signal Contacts
L3 – Left Side Key – 30 Signal Contacts
L4 – Left Side Key – 40 Signal Contacts
L5 – Left Side Key – 50 Signal Contacts
R0 – Right Side Key – No Signal Contacts
R1 – Right Side Key – 10 Signal Contacts
R2 – Right Side Key – 20 Signal Contacts
R3 – Right Side Key – 30 Signal Contacts
R4 – Right Side Key – 40 Signal Contacts
R5 – Right Side Key – 50 Signal Contacts
BODY PLATING (LCP INSULATORS)
2 – Electroless Nickel-Plated Aluminum Shell
3 – Electrodeposited Cadmium-Plated Aluminum Shell
S
6 – Gold-Plated Aluminum Shell
PLEASE CONSULT THE AIRBORN WEBSITE FOR THE LATEST REVISION OF THIS DOCUMENT PRIOR TO BEGINNING ANY DESIGN WORK.
NOTES
1.
S
*
**
***
All high-speed receptacles have fluoropolymer interfacial seals.
Option not RoHS compliant.
Left or right polarization is determined by looking at the male interface with the
LONG SIDE downward. The key is the angled side of the interface.
Captivated hardware is factory-installed and non-removable.
Refer to “Hardware Polarization” catalog page for keying options.
MATERIALS and FINISHES
Socket Contact: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½Brass
Pin Contacts: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½BeCu alloy strip
Contact Finish: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Gold plate, 50 µ” minimum
Shells: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Aluminum alloy 6061-T6
Shell Finishes: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Electroless nickel, electrodeposited cadmium, or gold-plated
Molded Insulators: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
Glass-filled liquid crystal polymer (LCP)
Embedment: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
Frey Eng. Co. compound CF3003-80 & L-II-49
Hardware: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½Corrosion-resistant steel
Interfacial Seal Gaskets: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Fluorosilicone
EMI Gaskets: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½Corrosion-resistant steel
NOTE: AirBorn can manufacture special configurations to your exact specifications.
SIGNAL INTEGRITY PERFORMANCE (Connectors Only)
1
2
3
4
Diff. Impedance, filtered to 70 ps (20-80%)
Diff. Insertion Loss
Diff. Return Loss
Intra-Pair
100 ohm +/- 10
4.0 GHz @ -3 dB
1.8 GHz @ -20 dB
15 ps
PERFORMANCE
Contact Rating: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
3 amperes maximum
Operating Temperature:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
-55° C to 125° C
Maximum Working Voltage:
½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
600V, RMS, 60Hz
Insulation Resistance ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
5,000 megohms minimum @ 500 VDC
Durability:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ 500 connector mating cycles
Contact Engaging Force: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
6.0 ounces maximum/contact
Contact Separating Force:½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
0.5 ounces minimum/contact
Mating and Unmating Force: ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
10 ounces maximum/contact
PATENT PENDING
www.airborn.com
(512 ) 863-5585
MKHSF-PNB-1B
