4
THIS DRAWING IS UNPUBLISHED.
RELEASED FOR PUBLICATION
ALL RIGHTS RESERVED.
3
2012
LOC
2
DIST
1
C
2012
COPYRIGHT
TE Connectivity
FM
-
REVISIONS
P
LTR
DESCRIPTION
DATE
DWN
APVD
D
A2
A1
A
New drawing
Drawing update, ECR-15-002210
ERC-16-009474
29JUN2012
11FEB2015
21JUL2016
GB
GB
LSz
SzG
SzG
GB
D
3
A1
4
3
C
8.9
2
A1
C
11
48.5
Bemerkungen / Notes:
1. Teile in Lupolenbeutel luftdicht verpackt (500/1000 Sctk.)
Parts must be airtight packaged in bags of lupolen (500/1000 pieces)
B
A1
A1
A1
2
Geschmiert mit Gleitmittel Hellerine (Fa. Hellermanntyton)
direkt vor dem Einsetzen des Kontaktes
Lubricated with Hellerine 625 (Hellermanntyton) right beforeinsertion
contact
Kammer für Stiftkontackt CIC. C1-2 od. Type III
Cavity for pin contact CIC. C1-2 or Type III
Dichtungstülle für Litzenleitung mit
Isolationsdurchmesser von 2.3-3.0mm
10
Seal for wire with isolationdiameter 2.3 - 3.0 mm
Dichtungstülle für Litzenleitung mit
Isolationsdurchmesser von 1.3-2.3 mm
11
Seal for wire with isolationdiameter 1.3 - 2.3 mm
A2
A1
-2 wie gezeichnet
AS SHOWN
NEOPRENE
NEOPRENE
GREY
826881-2
OBSOLETE
826881-3
TEC PART NO.
826764-1
926161-5
826764-3
926161-5
TEC NO
1
1
1
1POS. PIN-HOUSING
PA6.6 GV13 BLACK
SEAL
11
SEAL
10
B
A1
3
4
A1
DWN
THIS DRAWING IS A CONTROLLED DOCUMENT.
DIMENSIONS:
mm
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
A
0
1
2
3
4
MATERIAL
ANGLES
PLC
PLC
PLC
PLC
PLC
-
-
-
-
-
25JUN2012
Gergely Benczur
CHK
27JUN2012
Szilárd Nemes
APVD
29JUN2012
Szabolcs Gáspár
PRODUCT SPEC
APPLICATION SPEC
REVISION OF EACH ASSY NO (WHEN BLANK USE DWG REVISION)
TE Connectivity
NAME
QU
1
1POS. PIN-HOUSING
PA6.6 GV13 BLACK
DESCRIPTION
MATERIAL
BLACK
COLOUR
-
-
FINISH
-
1 $
WEIGHT
-
-
CUSTOMER DRAWING
1470-19 (3/11)
A3
00779
SIZE
CAGE CODE DRAWING NO

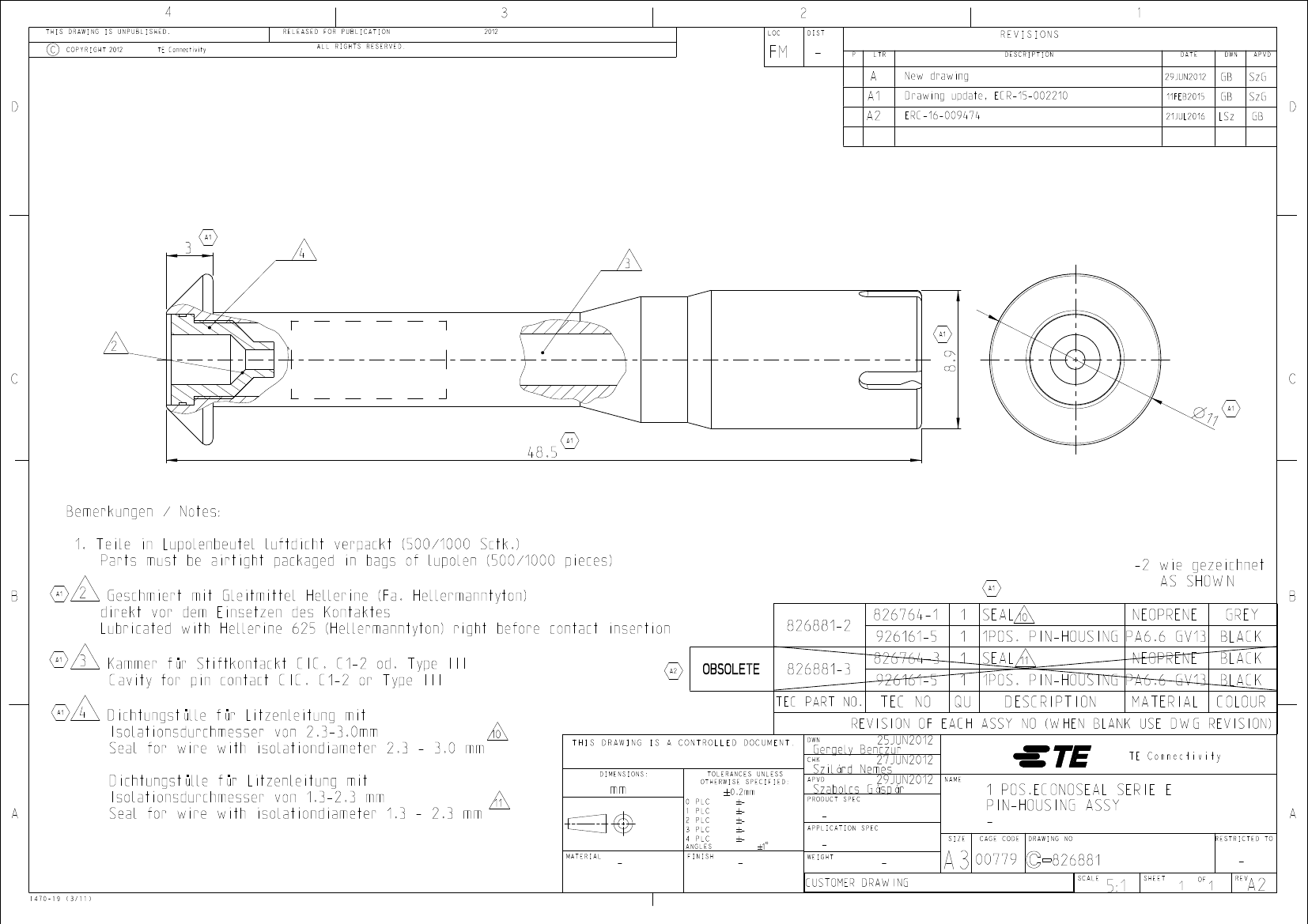

1 POS.ECONOSEAL SERIE E
PIN-HOUSING ASSY
-
826881
SCALE
A
RESTRICTED TO
5:1
SHEET
1
OF
1
REV
-
A2
