直径 5mm ½価格 AlInGaP
LED ランプ
HLMP-Cx08 シリーズ
HLMP-Cx25 シリーズ
特 長
● 超高輝度
● 直径 5mm パッケージ
● ２種類の視野角（８°と 25°）
● ３種類の発光色（590nm、626nm、635nm）
応 用
● 小型ストアサイン
● メッセージボード
● 道路工事表示器
● 自動車用ハイマウントストップランプ
● 自転車用保安灯
● 屋内外の各種アプリケーション
概 説
HLMP-Cx08/Cx25 は、高輝度が要求される用途に無色透明レンズ
を用いて設計された直径 5mm LED ランプです。AlInGaP LED 技
術は、長期間安定した明るさを保つことができます。
セレクションガイド
型 名
視野角2θ
1/2
（°）
Typ.
HLMP-C008-U0000
HLMP-C208-S0000
HLMP-C608-R0000
HLMP-C025-P0000
HLMP-C225-O0000
HLMP-C625-P0000
8
8
8
25
25
25
[1]
明るさ
Iv（mcd）@20mA
Min.
2900
2600
1000
500
450
500
Typ.
6000
3000
2000
1000
800
700
発光色
赤
黄
赤
赤
黄
赤
ドミナント波長
λ
d
（nm）
626
590
635
626
590
635
注：
1.
θ
1/2
は明るさが半減する光軸からの角度。
2. ドミナント波長
λ
d
は、CIE 色座標による目で感じる色の波長。
1−42
HLMP-Cx08/Cx25
パッケージ寸法図
5.08
4.57
9.19
8.43
1
0.89
0.64
23.0 MIN.
0.45
SQUARE NOMINAL
1.27 NOM.
6.10
5.59
カ½ード
2.54 NOM.
注：
1. 単½は mm。
2. エポキシの底面がリード側に 1mm 程度盛り上がる場合があります。
絶対最大定格（T
A
＝ 25℃）
項 目
ピーク順電流
[1]
平均順電流
[2]
DC順電流
[1,3]
逆電圧（I
R
＝100µA）
LEDジャンクション温度
動½温度範囲
保存温度範囲
半田付け温度（本½から1.6mmの½½）
注：
1． 長期間、明るさの劣化を抑えるためには、10mA から 30mA の間の駆動電流を推奨。
2． パルス条件は図２を参照。
3． 50℃から 0.5 mA/℃でリニアに減少。
HLMP-Cx08/Cx25
70
30
50
5
110
- 40 ∼ + 100
- 40 ∼ + 100
260℃、5秒間
単 ½
mA
mA
mA
V
℃
℃
℃
1−43
HLMP-Cx08/Cx25
電気的／光学的特性（T
A
=25℃）
記号
I
v
明るさ
項 目
型名 HLMP-
C008-U0000
C208-S0000
C608-R0000
C025-P0000
C225-O0000
C625-P0000
2θ
1/2
視野角
[1]
C008-U0000
C208-S0000
C608-R0000
C025-P0000
C225-O0000
C625-P0000
λ
d
ドミナント波長
[2]
C008-U0000
C208-S0000
C608-R0000
C025-P0000
C225-O0000
C625-P0000
λ
PEAK
ピーク波長
C008-U0000
C208-S0000
C608-R0000
C025-P0000
C225-O0000
C625-P0000
∆λ
1/2
τ
s
C
Rθ
J-PIN
V
F
スペクトル半値幅
応答速度
容量
熱抵抗
順電圧
共通
共通
共通
共通
C008-U0000
C208-S0000
C608-R0000
C025-P0000
C225-O0000
C625-P0000
I
R
逆電流
共通
Min.
2900
2600
1000
500
450
500
Typ.
6000
3000
2000
1000
800
700
8
8
8
25
25
25
626
590
635
626
590
635
635
594
650
635
594
650
17
20
40
260
1.9
1.9
1.9
1.9
1.9
1.9
2.4
2.6
2.6
2.4
2.6
2.6
100
µA
V
R
= 5V
nm
ns
pF
℃/W
V
V
F
= 0,
f = 1 MHz
LEDジャンクションか
らカ½ードリードまで
I
F
= 20 mA
nm
nm
Deg.
I
F
=20 mA
Max.
単½
mcd
条 件
I
F
=20 mA
注：
1.
θ
1/2
は明るさが半減する光軸からの角度。
2. ドミナント波長
λ
d
は、CIE 色座標による目で感じる色の波長。
1−44
HLMP-Cx08/Cx25
1.0
C208
C225
C008
C025
I
PEAK
–
MAX.
最大許容ピーク電流比
I
DC
–
MAX.
6
5
4
3
Hz
100
Hz
300
100
z
1 KH
z
3 KH
Hz
10 K
z
明るさ（相対値）
C608
C625
0.5
H
30 K
2
KHz
0
550
600
波長
– nm
650
700
1
1.0
10
100
1000
10,000
t p
–
パルス幅
–
µs
1

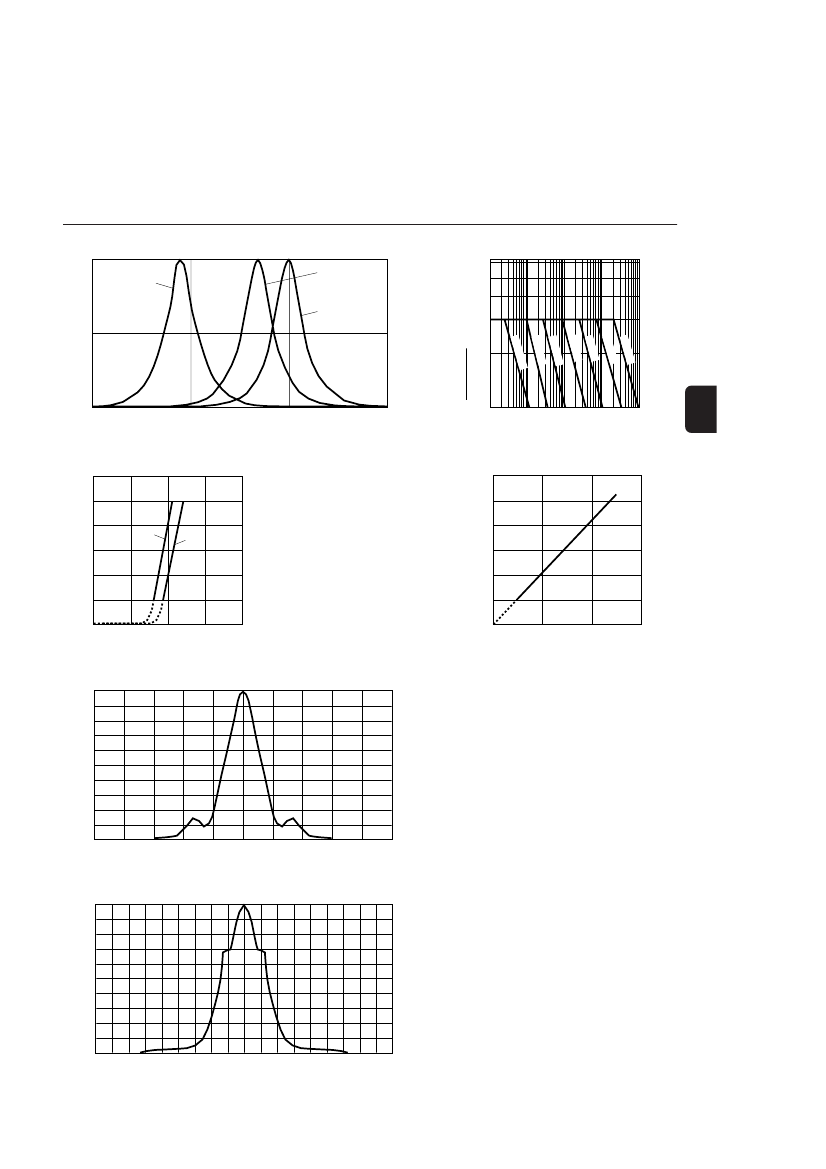

図1． 発光波長−明るさ
（相対値）
特性
60
50
図2． パルス幅−最大許容ピーク電流特性
3.0
2.5
明るさ（相対値）
(20 mAを基準)
40
順電流–
mA
2.0
1.5
1.0
0.5
0
赤
30
20
10
0
1.0
黄
1.5
2.0
2.5
3.0
0
20
40
60
V
F
–
順電圧
– V
I
F
–
DC順電流
– mA
図3． 順電圧−順電流特性
1.0
0.9
0.8
明るさ（相対値）
図4． DC順電流−明るさ
（相対値）
特性
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
-25
-20
-15
-10
-5
0
5
10
15
20
25
光軸からの角度−度
図5． HLMP-Cx08 明るさ−放射特性
1.0
0.9
0.8
明るさ（相対値）
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
-90 -80 -70 -60 -50 -40 -30 -20 -10
0
10 20 30 40 50 60 70 80 90
光軸からの角度−度
図6． HLMP-Cx25 明るさ−放射特性
1−45
HLMP-Cx08/Cx25

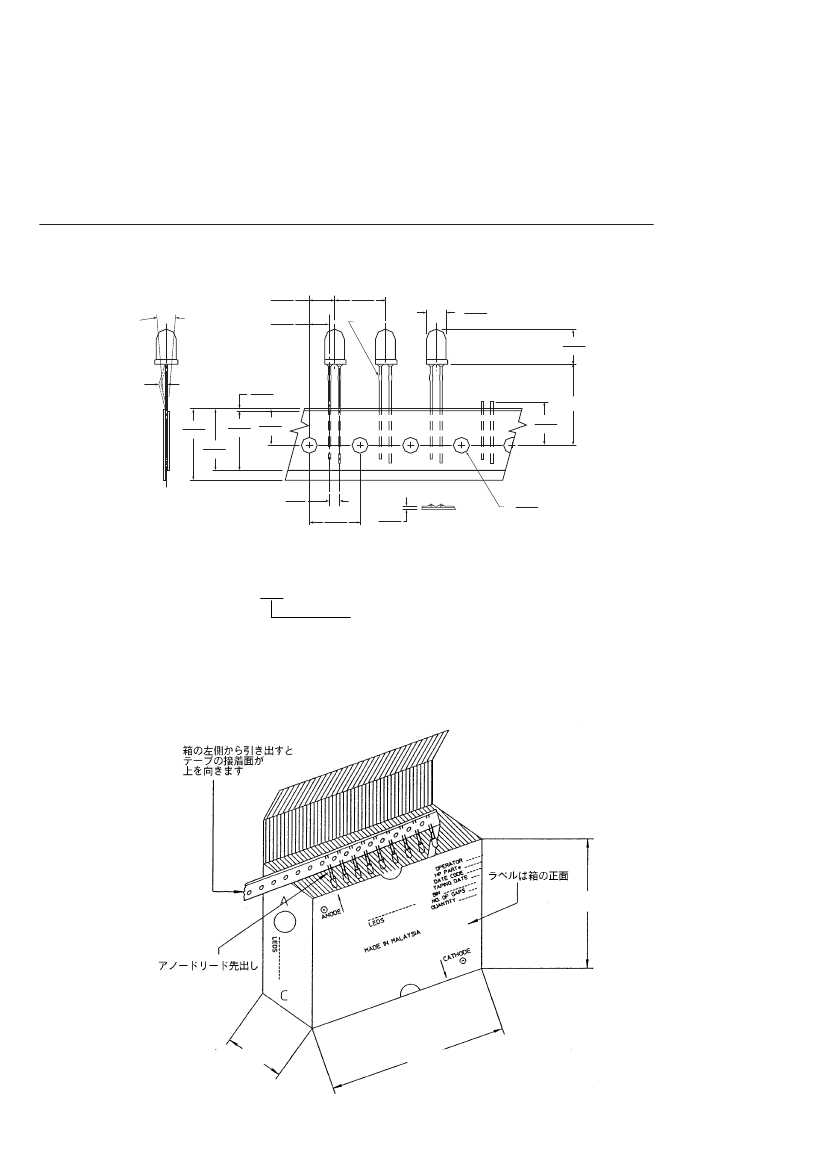

テーピング寸法図
ストレートリード
7.65
5.05
0.000
±
1.0
5.79
4.42
13.70
11.70
カ½ード
5.08
Φ 4.57
9.19
8.43
1.50 MAX.
2.54
MAX.
15.30
18.50
12.00
17.50
14.50
MIN.
9.75
8.50
11.00
MAX.
20.5±1.0
3.30
2.30
13.00
12.40
0.90
0.50
4.20
Φ 3.80 TYP.
テーピングタイプ指定方法
テーピングを指定する場合は、型番の最後の２桁に指定コード DD を½てはめて下さい。
HLMP- C □□□-□□□ D D
▲
最後の2桁
例） HLMP-C008-U0000 にテーピングを指定する場合は、
HLMP-C008-U00DD となります。
つづら折りパッケージ（2000 個入り）
273mm
50mm
345mm
1−46
