2016-06-15
DURIS
®
E 2
Datasheet
Version 1.1
GW JBLMS2.EM

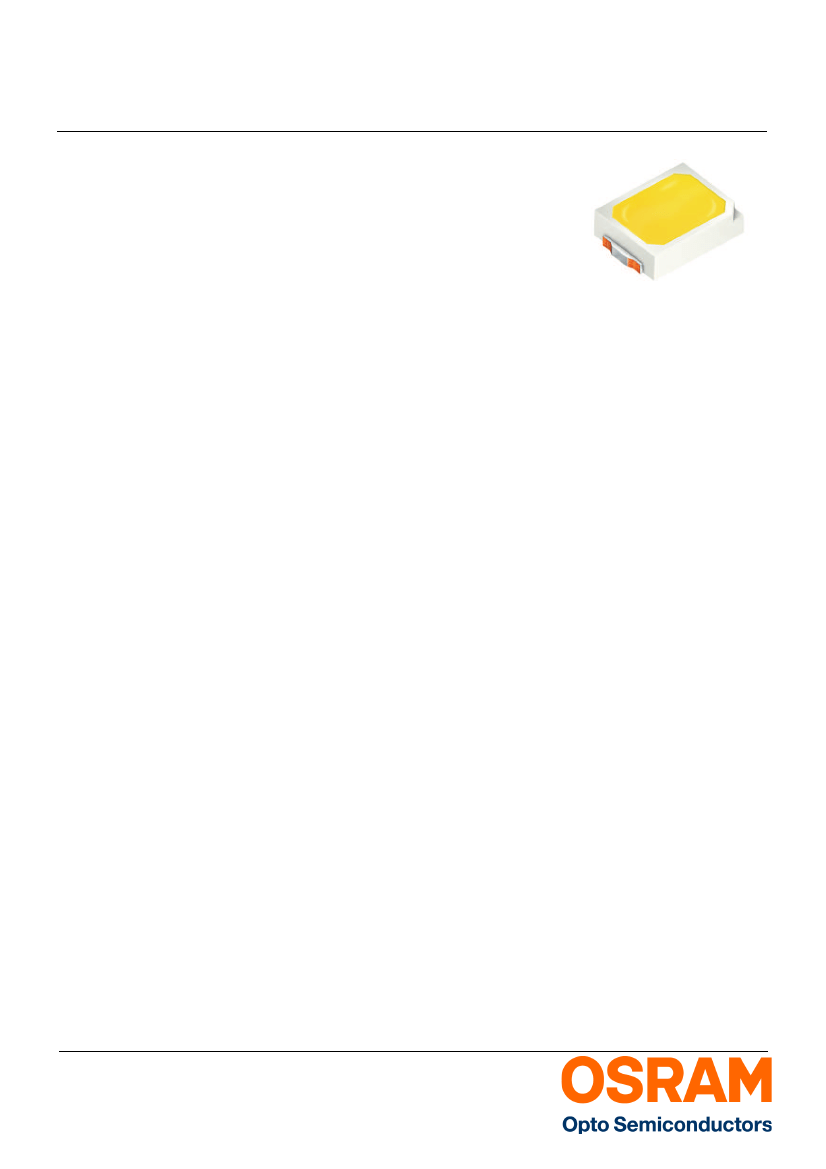

The DURIS® E 2 combines high efficacy and a wide
beam angle into a compact format (2.0 mm x 1.6 mm).
It is ideal for lighting applications requiring a
homogeneous distributed light source, like tube
lighting, panel lighting, troffer.
The DURIS® E 2 combines high efficacy and a wide
beam angle into a compact format (2.0 mm x 1.6 mm).
It is ideal for lighting applications requiring a
homogeneous distributed light source, like tube
lighting, panel lighting, troffer.
Features:
•
Package:
white SMT package, colored diffused
silicone resin
•
Viewing angle at 50 % I
V
:
120°
•
Color:
2700 K - 6500 K (warm, neutral and cool
white)
•
CRI:
min. 80 ( typ. 85 )
•
Luminous Flux:
typ. 25.5 lm @ 5000 K
•
Luminous efficacy:
typ. 127 lm/W @ 5000 K
Applications
•
Indoor General Lighting
•
Linear lights
•
Retrofits and fixtures
•
Task lights
Besondere Merkmale:
•
Gehäusetyp:
weißes SMT Gehäuse, farbiger
diffuser Silikon-Verguss
•
Abstrahlwinkel bei 50 % I
V
:
120°
•
Farbe:
2700 K - 6500 K (warm, neutral and cool
white)
•
CRI:
min. 80 ( typ. 85 )
•
Lichtstrom:
typ. 25.5 lm @ 5000 K
•
Lichtausbeute:
typ. 127 lm/W @ 5000 K
Anwendungen
•
Innen-Allgemeinbeleuchtung
•
Linearbeleuchtung
•
Retrofits
•
Schreibtischleuchten
2016-06-15
1
Version 1.1
Ordering Information
Bestellinformation
Type:
Typ:
GW JBLMS2.EM
Color
Temperature
Farbtemperatur
1)
page
23
Luminous Flux
Ordering Code
Bestellnummer
1)
Seite
23
Lichtstrom
I
F
= 65 mA
[K]
Φ
V
[lm]
GW JBLMS2.EM-GRGT-A838-1
GW JBLMS2.EM-GRGT-XX58-1
GW JBLMS2.EM-GSGU-A737-1
GW JBLMS2.EM-GSGU-XX57-1
GW JBLMS2.EM-GSGU-A636-1
GW JBLMS2.EM-GSGU-XX56-1
GW JBLMS2.EM-GSGU-A535-1
GW JBLMS2.EM-GSGU-XX55-1
GW JBLMS2.EM-GTHP-A333-1
GW JBLMS2.EM-GTHP-XX53-1
GW JBLMS2.EM-GTHP-A232-1
GW JBLMS2.EM-GTHP-XX52-1
GW JBLMS2.EM-GSGU-A131-1
GW JBLMS2.EM-GSGU-XX51-1
Note:
2700
2700
3000
3000
3500
3500
4000
4000
5000
5000
5700
5700
6500
6500
21 ... 25.9
21 ... 25.9
22.4 ... 28
22.4 ... 28
22.4 ... 28
22.4 ... 28
22.4 ... 28
22.4 ... 28
24 ... 30.4
24 ... 30.4
24 ... 30.4
24 ... 30.4
22.4 ... 28
22.4 ... 28
Q65112A0435
Q65112A0434
Q65112A0430
Q65112A0426
Q65112A0431
Q65112A0427
Q65112A0432
Q65112A0428
Q65112A0424
Q65112A0422
Q65112A0425
Q65112A0423
Q65112A0433
Q65112A0429
The above Type Numbers represent the order groups which include only a few brightness groups (see page 5). Only one group will
be shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. GW JBLMS2.EM-GRGT-XX58-1
means that only one group GR, GS, GT will be shippable for any packing unit.
In a similar manner for colors where color chromaticity coordinate groups are measured and binned, single groups will be shipped on
any one packing unit. GW JBLMS2.EM-GRGT-XX58-1 means that the device will be shipped within the specified limits.
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped
on any packing unit. E. g. GW JBLMS2.EM-GRGT-XX58-1 means that only one forward voltage group L2,M1,M2,N1,N2 will be
shippable.
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 5). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. GW JBLMS2.EM-GRGT-XX58-1
bedeutet, dass in einer Verpackungseinheit nur eine der Helligkeitsgruppen GR, GS, GT enhalten ist.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Farbortgruppe geliefert. Z.B. GW JBLMS2.EM-GRGT-XX58-1 bedeutet, dass in einer Verpackungseinheit nur eine der
Farbortgruppen enthalten ist. GW JBLMS2.EM-GRGT-XX58-1 bedeutet, dass das Bauteil innerhalb der spezifizierten Grenzen
geliefert wird.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit
wird nur eine Durchlassspannungsgruppe geliefert. Z. B. GW JBLMS2.EM-GRGT-XX58-1 bedeutet, dass nach
Durchlassspannungsgruppen gruppiert wird. In einer Verpackungseinheit ist nur eine der Durchlassspannungsgruppen
L2,M1,M2,N1,N2 enthalten (siehe Seite 5).
2016-06-15
2
Version 1.1
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
S
= 25 °C)
Surge current
Stoßstrom
(t ≤ 10 µs; D = 0.005; T
S
= 25 °C)
Reverse voltage
Sperrspannung
(T
S
= 25 °C)
ESD withstand voltage
ESD Festigkeit
(acc. ANSI/ESDA/JEDEC JS-001 - HBM, Class 0)
Symbol
Symbol
T
op
T
stg
T
j
I
F
Values
Werte
GW JBLMS2.EM
Unit
Einheit
°C
°C
°C
mA
-40 ... 85
-40 ... 100
120
10 ... 100
I
FM
200
mA
V
R
not designed for reverse
operation
ESD sensitive device
V
V
ESD
kV
2016-06-15
3
Version 1.1
Characteristics
(T
S
= 25 °C; I
F
= 65 mA)
Kennwerte
Parameter
Bezeichnung
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
2)
page
23
Durchlassspannung
2)
Seite
23
Color rendering index
3)
page
23
Farbwiedergabe Index
3)
Seite
23
(2700K - 6500K)
4)
page
23
GW JBLMS2.EM
Symbol
Symbol
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(min.)
(typ.)
(max.)
2ϕ
V
F
V
F
V
F
R
a
R
a
R
th JS real
R
th JS real
Values
Werte
120
2.90
3.10
3.40
85
80
56.06
67.28
Unit
Einheit
°
V
V
V
-
-
K/W
K/W
Real thermal resistance junction / solder point
4)
Seite
23
Realer Wärmewiderstand Sperrschicht / Lötpad
R
th JS el
R
th JS el
35
42
K/W
K/W
"Electrical" thermal resistance junction / solder point (typ.)
(max.)
"Elektrischer" Wärmewiderstand Sperrschicht /
Lötpad
4)
Seite
23
(with efficiency η
e
= 37 %)
4)
page
23
Note:
Anm.:
Individual forward voltage groups see next page
Durchlassspannungsgruppen siehe nächste Seite
2016-06-15
4
Version 1.1
Brightness Groups
Helligkeitsgruppen
Group
Gruppe
GR
GS
GT
GU
HP
GW JBLMS2.EM
Luminous Flux
1)
page
23
Lichtstrom
1)
Seite
23
(min.) Φ
V
[lm]
21
22.4
24
25.9
28
Luminous Flux
1)
page
23
Lichtstrom
1)
Seite
23
(max.) Φ
V
[lm]
22.4
24
25.9
28
30.4
Luminous Intensity
5)
page
23
Lichtstärke
5)
Seite
23
(typ.) I
V
[cd]
8.1
8.7
9.3
10.1
10.9
Forward Voltage Groups
2)
page
23
Durchlassspannungsgruppen
2)
Seite
23
Group
Gruppe
L2
M1
M2
N1
N2
(min.) V
F
[V]
2.90
3.00
3.10
3.20
3.30
(max.) V
F
[V]
3.00
3.10
3.20
3.30
3.40
2016-06-15
5
