O
4X
.75 in
19 mm
2X
20.00 in
508 mm
2X
2.12 in
54 mm
2X
1.25 in
32 mm
15.00 in
381 mm
2X
12.50 in
318 mm

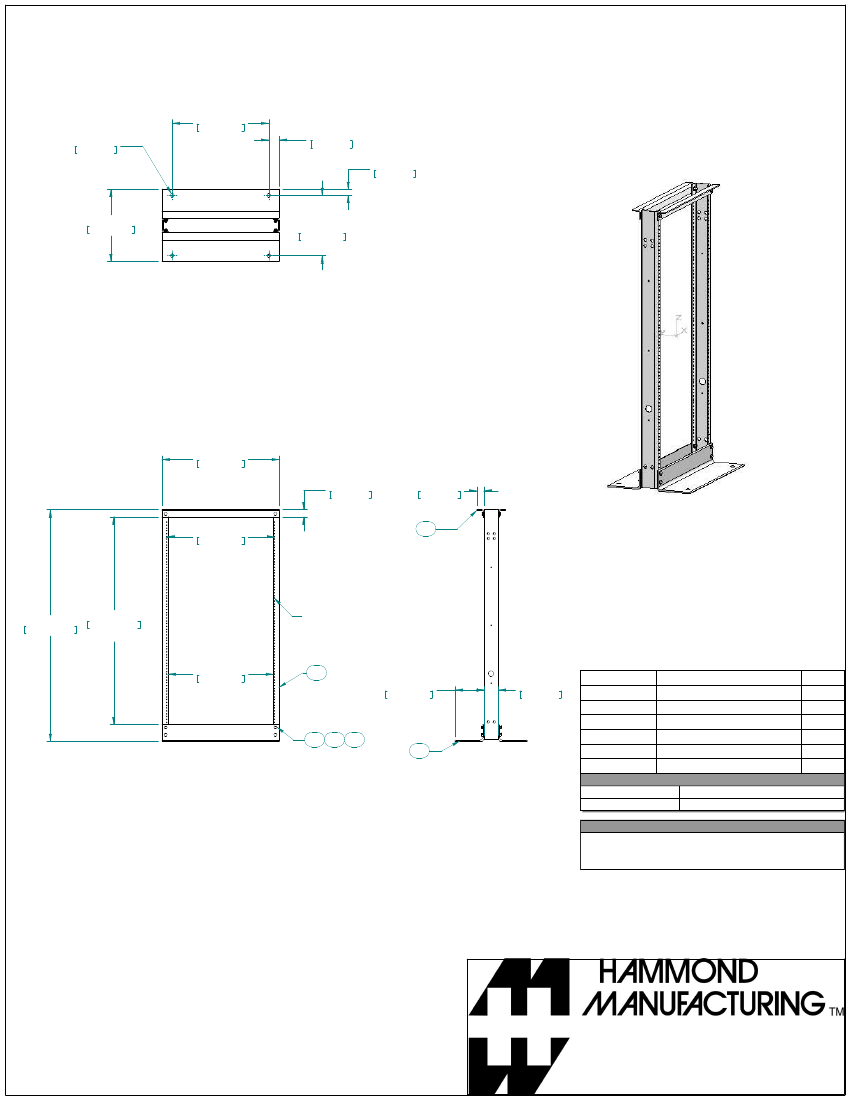

TOP VIEW
24.25 in
616 mm
1.50 in
38 mm
22.31 in
567 mm
23" MTG
1.50 in
38 mm
3
48.00 in
1219 mm
43.00 in
1092 mm
24U
21.75 in
552 mm
OPENING
#12-24 UNC
STANDARD EIA SPACING.
(FRONT& REAR FLANGES)
2
6.00 in
152 mm
TYP
4
5
6
1
3.00 in
76 mm
Item Number
1
2
3
4
Title
RRAL - BASE ANGLE
RRAL - RAIL
RRAL - TOP ANGLE
SCREW 3/8-16 X 1
WASHER 3/8 SPLIT
NUT 3/8-16 HEX
Quantity
2
2
2
12
12
12
FRONT VIEW
SIDE VIEW
5
6
RRAL2348
RRAL2348BK
PART NUMBERS
UNFINISHED
PAINTED BLACK THIN FILM
NOTES
Shipped knockdown for handling ease & protection.
See Hammond Website for Additional Accessories
Data subject to change without notice. Isometric drawing not to scale.
www.hammondmfg.com
PART NO.
RRAL2348
