2012-11-22
OSRAM OSTAR Projection Power
Datasheet
Version 1.1
LE A P3W
OSRAM OSTAR Projection Power is a new high flux
LED for slim designs especially for Projection
OSRAM OSTAR Projection Power ist eine neue, hoch
effiziente Lichtquelle für platzsparende Designs
speziell für Projektionsanwendungen
Package:
OSTAR High Power Projection
Technology:
InGaAlP
Viewing angle at 50 % I
V
:
120°
Color:
amber (617 nm)
ESD - withstand voltage:
2 kV acc. to
JESD22-A114-F
•
Corrosion Robustness:
Improved corrosion
robustness
•
•
•
•
•
Features:
•
•
•
•
•
Besondere Merkmale:
Gehäusetyp:
OSTAR High Power Projection
Technologie:
InGaAlP
Abstrahlwinkel bei 50 % I
V
:
120°
Farbe:
amber (617 nm)
ESD - Festigkeit:
2 kV nach JESD22-A114-F
•
Korrosionsstabilität:
Verbesserte
Korrosionsstabilität
Applications
• Projection
• Projektion
Anwendungen
2012-11-22
1
Version 1.1
Ordering Information
Bestellinformation
Type:
Typ:
Luminous Flux
1)
page 22
Lichtstrom
1)
Seite 22
I
F
= 6000 mA
Φ
V
[lm]
LE A P3W-TXTZ-1
Note:
LE A P3W
Ordering Code
Bestellnummer
2800 ... 4500
Q65110A9038
The above Type Numbers represent the order groups which include only a few brightness groups (see page 6). Only one group will be shipped on each
packing unit (there will be no mixing of two groups on each packing unit). E. g. LE A P3W-TXTZ-1 means that only one group TX, TY, TZ will be
shippable for any packing unit. In order to ensure availability, single brightness groups will not be orderable.
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen (siehe Seite 6). Es
wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. LE A P3W-TXTZ-1 bedeutet, dass in einer Verpackungseinheit nur eine
der Helligkeitsgruppen TX, TY, TZ enhalten ist. Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Anm.:
2012-11-22
2
Version 1.1
Maximum Ratings
Grenzwerte
Parameter
Bezeichnung
Operating temperature range
Betriebstemperatur
Storage temperature range
Lagertemperatur
Junction temperature
Sperrschichttemperatur
Forward current
Durchlassstrom
(T
Board
= 25 °C; per Chip)
Forward current pulsed
Durchlassstrom gepulst
(D = 0.25; f = 1000 Hz; T
Board
= 25 °C; per Chip)
Reverse voltage
Sperrspannung
(T
Board
= 25 °C)
Symbol
Symbol
T
op
T
stg
T
j
I
F
Values
Werte
-40 ... 85
-40 ... 85
125
200 ... 3000
LE A P3W
Unit
Einheit
°C
°C
°C
mA
I
F pulse
200 ... 6000
mA
V
R
not designed for reverse
operation
V
2012-11-22
3
Version 1.1
LE A P3W
Characteristics
(T
Board
= 25 °C; I
F
= 6000 mA; per Chip; f = 1000 Hz; t
int
= 100 ms; D = 0.25)
Kennwerte
Parameter
Bezeichnung
Wavelength at peak emission
Wellenlänge d. emittierten Lichtes
Dominant Wavelength
2)
page 22
Dominantwellenlänge
2)
Seite 22
Spectral bandwidth at 50% I
rel max
Spektrale Bandbreite b. 50% I
rel max
Viewing angle at 50 % I
V
Abstrahlwinkel bei 50 % I
V
Forward voltage
3)
page 22
Durchlassspannung
3)
Seite 22
(per chip)
deviation of forward voltage of all chips
Abweichung der Durchlassspannung aller Chips
Reverse current
Sperrstrom
Partial Flux acc. CIE 127:2007
Partieller Fluss
(Φ
V 120°
= x *
Φ
V 180°
)
Radiating surface
Abstrahlende Fläche
Thermal resistance junction / board
4)
page 22
Wärmewiderstand Sperrschicht / Board
4)
Seite 22
Thermal resistance junction / board
4)
page 22
Wärmewiderstand Sperrschicht / Board
4)
Seite 22
(with efficiency
η
e
= 17 %)
(typ.)
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(typ.)
(min.)
(typ.)
(max.)
(max.)
Symbol
Symbol
λ
peak
λ
dom
λ
dom
λ
dom
Δλ
2ϕ
V
F
V
F
V
F
V
F
I
R
Φ
E/V, 120°
Values
Werte
624
612
617
620
18
120
3.00
3.20
4.20
135
not designed for
reverse operation
0.82
Unit
Einheit
nm
nm
nm
nm
nm
°
V
V
V
mV
(typ.)
(typ.)
(max.)
(typ.)
(max.)
A
color
R
th JB real
R
th JB real
R
th JB el
R
th JB el
4.8 x 2.6
0.5
0.6
0.4
0.5
mm²
K/W
K/W
K/W
K/W
2012-11-22
4
Version 1.1
SMD NTC Thermistor
SMD NTC Thermistor
R
25
[Ω]
10000
LE A P3W
No. of R/T
characteris
tics*
B
25/50
[K]
B
25/85
[K]
3980
Resistance
Tolerance
ΔR
N
/R
N
(±) [%]
5
B value
Tolerance
ΔB/B
(±) [%]
3
P
NTC,max,25
[mW]
180
EPCOS 8502 3940
* for further Information please visit
www.epcos.com

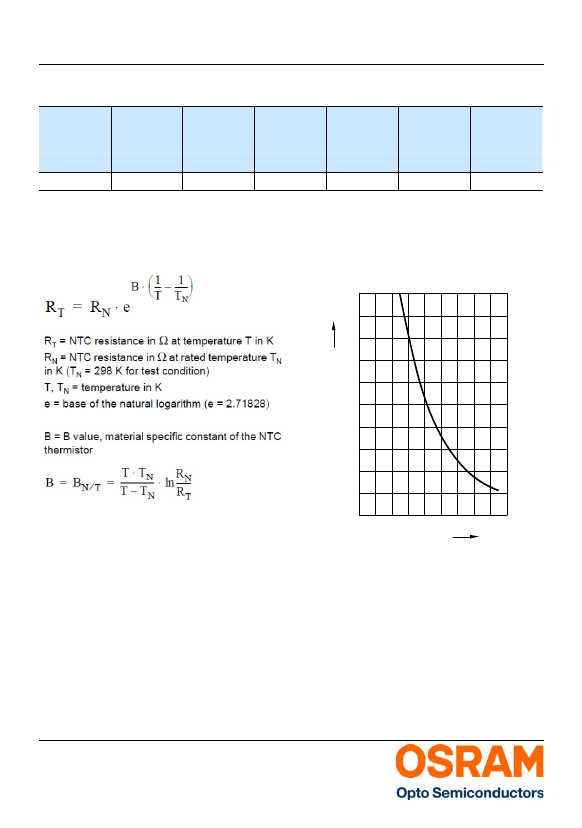

Typical Thermistor Graph
5)
page 22
, 6)
page 22
Typische Thermistor Kennlinie
5)
Seite 22
,
6)
Seite 22
I
F
= f (V
F
); T
board
= 25 °C
10000
Ω
OHL02609
R
7000
6000
5000
4000
3000
2000
1000
0
0 10 20 30 40 50 60 70
˚C 90
T
NTC
2012-11-22
5
