TOPLED
®
long life
Enhanced optical Power LED (ThinGaN
®
)
Lead (Pb) Free Product - RoHS Compliant
LUW T6SG
Not for new design-ins acc. OS-NFND-2012-004
Besondere Merkmale
•
Gehäusetyp:
weißes P-LCC-2 Gehäuse,
eingefärbter diffuser Silikon - Verguss
•
Besonderheit des Bauteils:
erhöhte
Lebensdauer durch verbesserten Verguss
•
Farbort:
x = 0,31, y = 0,32 nach
CIE 1931 (weiß)
•
typische Farbtemperatur:
6500 K
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
ThinGaN
®
•
optischer Wirkungsgrad:
50 lm/W
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten und
Wellenlöten (TTW)
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8-mm Gurt mit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
Features
•
package:
white P-LCC-2 package, colored
diffused silicone resin
•
feature of the device:
long lifetime due to
enhanced resin material
•
color coordinates:
x = 0.31, y = 0.32 acc. to
CIE 1931 (white)
•
typ. color temperature:
6500 K
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
ThinGaN
®
•
optical efficiency:
50 lm/W
•
grouping parameter:
luminous intensity, color
coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering and
TTW soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 2000/reel, ø180 mm
or 8000/reel, ø330 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
Applications
• outdoor displays
• backlighting (LCD, switches, keys, displays,
illuminated advertising)
• substitution of micro incandescent lamps,
reading lamps
• emergency lighting
• signal and symbol luminaire
• marker lights (e.g. steps, exit ways, etc.)
Anwendungen
• Informationsanzeigen im Außenbereich
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung)
• Ersatz von Kleinst-Glühlampen, Leselampen
• Rettungsnotleuchten
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
2012-08-21
1
LUW T6SG
Bestellinformation
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 17
Lichtstrom
2)
Seite 17
Bestellnummer
Type
Luminous
Intensity
1)
page 17
Luminous
Flux
2)
page 17
Ordering Code
I
F
= 20 mA
I
V
(mcd)
LUW T6SG-AABA-4N7Q
I
F
= 20 mA
Φ
V
(mlm)
5040 (typ.)
Q65110A7881
ultra white
1120 ...2240
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LUW T6SG-AABA-4N7Q bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen AA,
AB oder BA enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LUW T6SG-AABA-4N7Q bedeutet, dass auf dem Gurt nur eine der
Farbortgruppen -4N bis -7Q enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 6
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LUW T6SG-AABA-4N7Q means that only one group AA, AB or BA will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LUW T6SG-AABA-4N7Q means that only
1 chromaticity coordinate group -4N to -7Q will be shippable (see
page 5
for explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable .
2012-08-21
2
LUW T6SG
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
3)
Seite 17
Reverse voltage
3)
page 17
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 17
Junction/ambient
4)
page 17
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
Wert
Value
– 40 … + 110
– 40 … + 110
+ 125
50
5
300
Einheit
Unit
°C
°C
°C
mA
mA
mA
T
op
T
stg
T
j
I
F
(min.)
I
F
I
FM
V
R
not designed for V
reverse operation
185
mW
P
tot
R
th JA
R
th JS
340
180
K/W
K/W
2012-08-21
3
LUW T6SG
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
5)
Seite 17
(typ.)
5)
page 17
Chromaticity coordinate x acc. to CIE 1931
I
F
= 20 mA
(typ.)
Farbkoordinate y nach CIE 1931
5)
Seite 17
Chromaticity coordinate y acc. to CIE 1931
5)
page 17
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 17
Forward voltage
6)
page 17
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von x
Temperature coefficient of x
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von y
Temperature coefficient of y
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
x
Wert
Value
0.31*
Einheit
Unit
–
y
0.32*
–
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
120
2.9
3.2
3.7
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
TC
x
not designed for
µ
A
reverse operation
µ
A
–0.2
10
-3
/K
(typ.)
TC
y
–0.2
10
-3
/K
(typ.)
TC
V
η
opt
– 4.0
mV/K
(typ.)
50
lm/W
2012-08-21
4
LUW T6SG

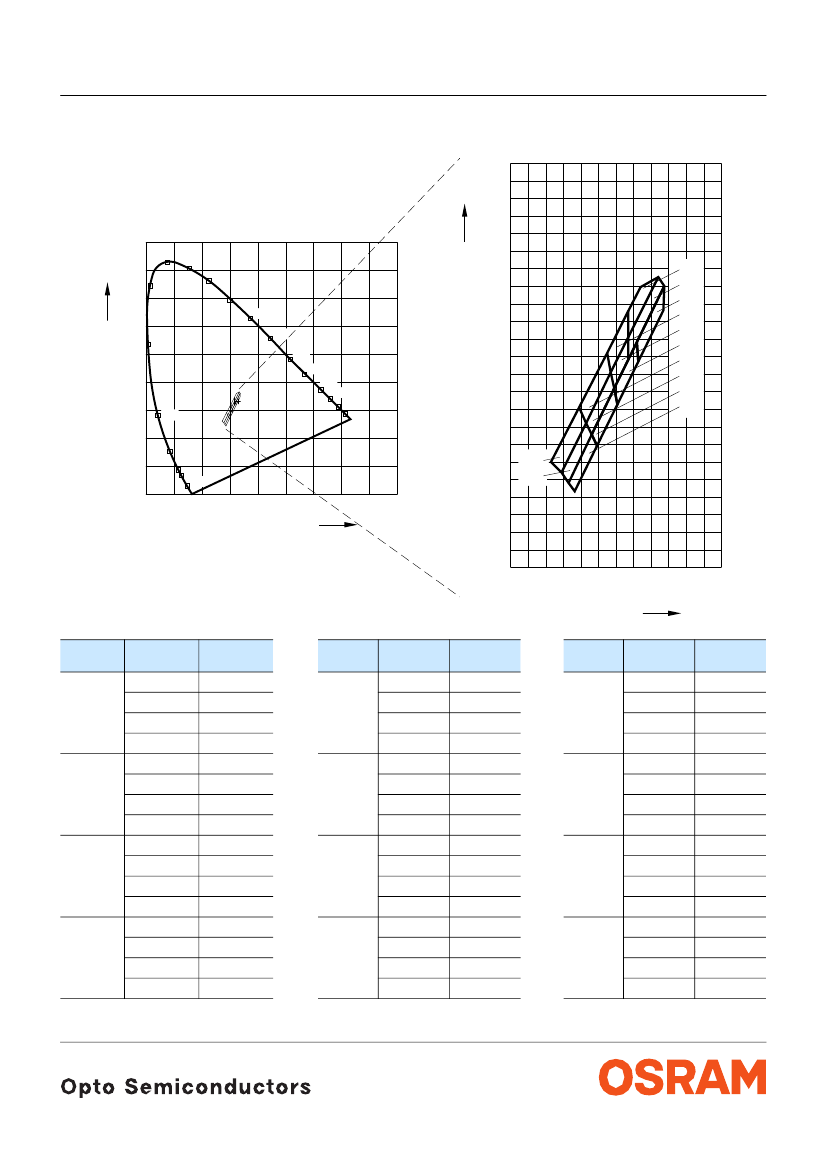

Farbortgruppen
5)
Seite 17
5) page 17
Chromaticity Coordinate Groups
0.43
0.42
Cy 0.41
0.40
0.39
0.38
0.37
0.36
0.35
0.34
0.33
0.32
0.31
0.30
0.29
0.28
0.27
0.26
0.25
0.24
0.23
0.22
0.21
0.20
0.9
Cy 0.8
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
0
520
510
530
540
550
560
570
500
580
590
600
610
620
630
+
E
490
480
470
460
450
7Q
7P
7N
6Q
6P
6N
5Q
5P
5N
4N
4Q
4P
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
Cx
Gruppe
Group
4N
Cx
0,287
0,283
0,296
0,299
Cy
0,243
0,248
0,276
0,269
0.269
0.276
0.302
0.293
0.293
0.302
0.328
0.317
0.317
0.328
0.360
0.346
Gruppe
Group
4P
Cx
0,283
0,279
0,293
0,296
Cy
0,248
0,254
0,282
0,276
0.276
0.282
0.311
0.302
0.302
0.311
0.331
0.318
0.318
0.331
0.365
0.360
5N
0.299
0.296
0.309
0.311
5P
0.296
0.293
0.307
0.309
6N
0.311
0.309
0.322
0.323
6P
0.309
0.307
0.317
0.317
7N
0.323
0.322
0.338
0.337
7P
0.317
0.317
0.334
0.338
2012-08-21
5
0.25
0.26
0.27
0.28
0.29
0.30
0.31
0.32
0.33
0.34
0.35
0.36
0.37
Cx
OHA03767
Gruppe
Group
4Q
Cx
0,279
0,273
0,289
0,293
5Q
0.293
0.289
0.305
0.307
6Q
0.307
0.305
0.317
0.317
7Q
0.317
0.317
0.324
0.334
Cy
0,254
0,261
0,291
0,282
0.282
0.291
0.322
0.311
0.311
0.322
0.346
0.331
0.331
0.346
0.360
0.365
