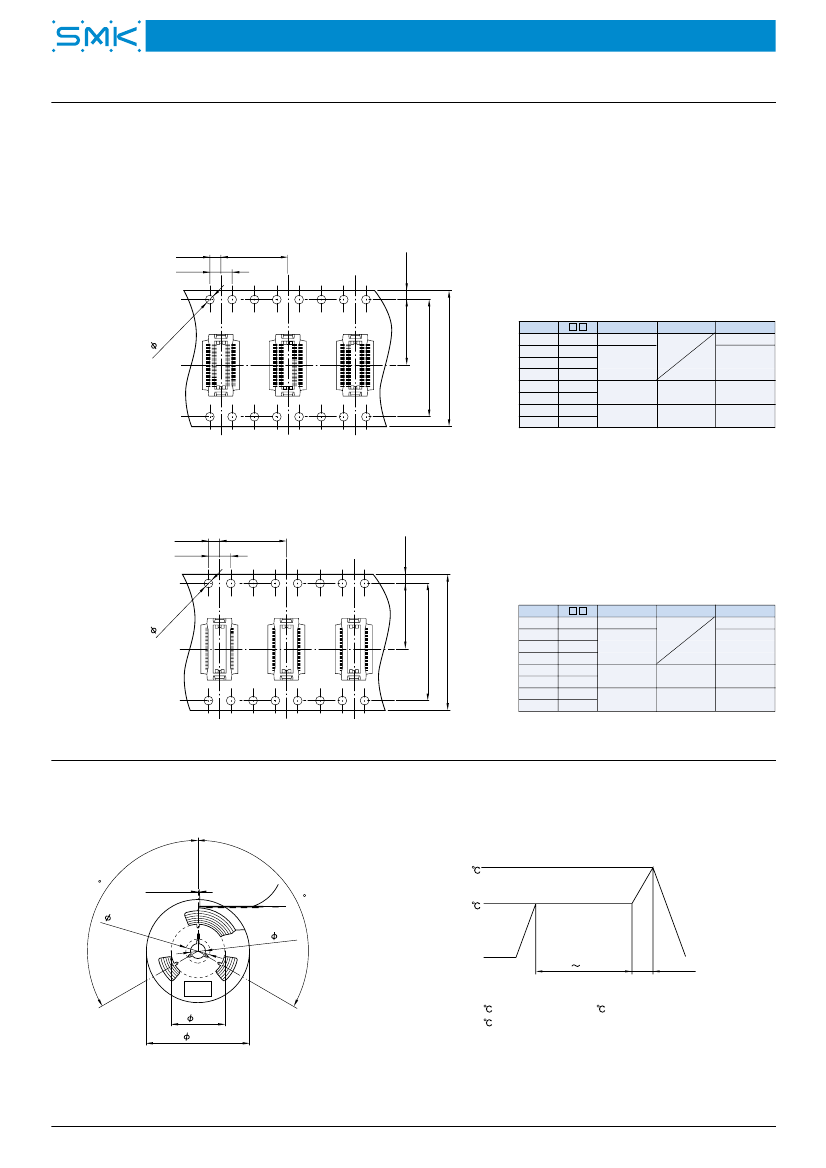

Board to Board Connector
PB-5
Series
0.5mm Spacing
s

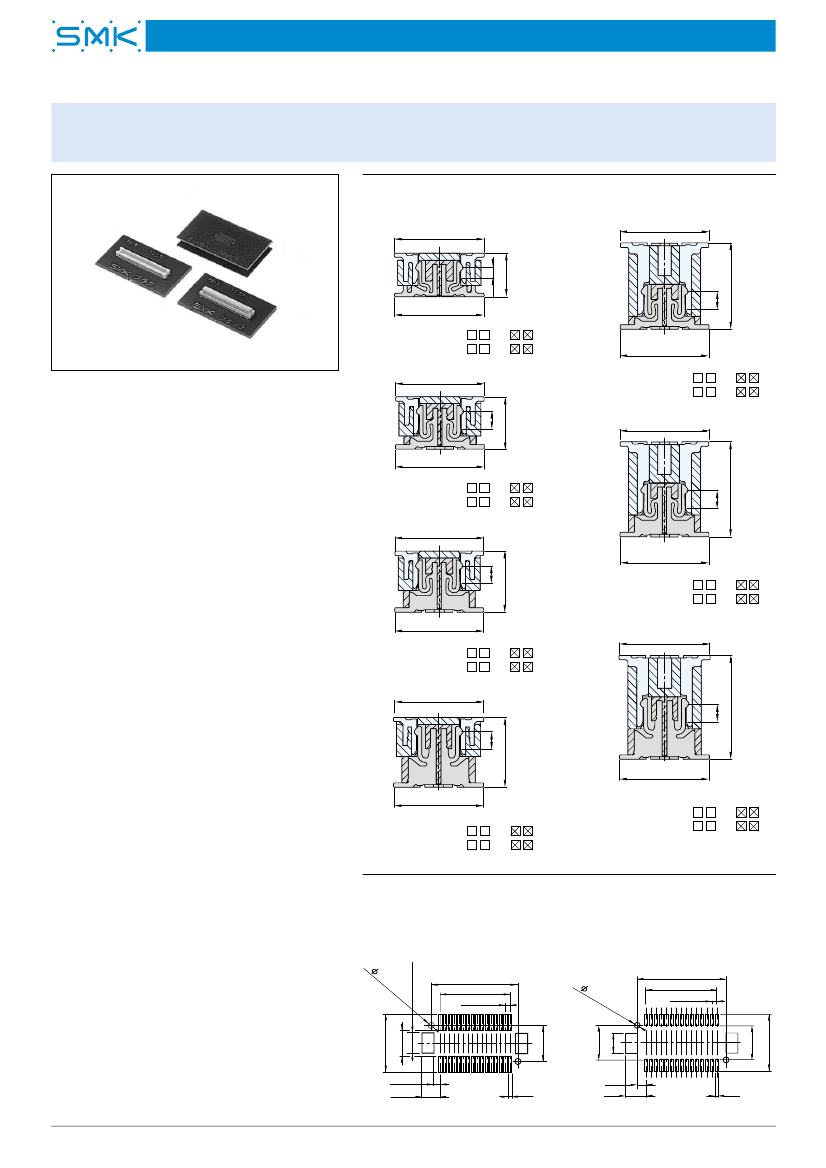

Connection Diagram
嵌合図
5.2
5.2
0.6
2.5
5.2
PLUG
: CPB72
SOCKET : CPB71
-11
-01
5.2
s
Features
1. A dual-lined board to board connector of a
between terminal pitch of 0.5mm.
2. Variety of 7 between PWB dimensions from
2.5mm to 6.0mm available.
3. Use of supporting hardware ensures high
degree solder strength.
4. With choices of 20p to 100p,most suitable for
high density surface monuting.
5. Compact design yet a sufficient suction area
provided.
5.2
PLUG
: CPB72
SOCKET : CPB71
1
3
5.2
1
-03
-02
5.2
PLUG
: CPB72
SOCKET : CPB71
5.2
-12
-02
5.2
1
3.5
s
Specifications
1. Rating : 0.5A 50V AC/DC (up to 40Poles)
0.3A 50V AC/DC (up to 100Poles)
2. Contact Resistance : 30mΩ max.
3. Insulation Resistance : 100MΩ min.at 100V DC
4. Withstanding Voltage : 100V AC for one minute
5. Operating Temperature Range : –25˚C to +70˚C
PLUG
: CPB72
SOCKET : CPB71
5.2
1
-03
-04
5.2
PLUG
: CPB72
SOCKET : CPB71
5.2
-12
-04
6
1
4
5.2
■ 特 長
1. 端子間ピッチ0.5mmの2列タイプのボードtoボー
ドコネクタです。
2. 基板間寸法は2.5mmから6.0mmまでの7種類が
あります。
3. 補強金具により強い半田付け強度が得られます。
4. 極数は20Pから100Pまで揃えており、高密度実
装に最適です。
5. 充分な実装用吸着面を保有しながら、小型化を
実現しています。
5.2
PLUG
: CPB72
SOCKET : CPB71
-12
-03
PLUG
: CPB72
SOCKET : CPB71
1
-03
-03
■ 仕 様
1. 定格電圧電流
2. 接 触 抵 抗
3. 絶 縁 抵 抗
4. 耐 電 圧
5. ½用温度範囲
AC／DC50V 0.5A (40Pまで)
AC／DC50V 0.3A (100Pまで)
30mΩ以下
DC100V 100MΩ以上
AC100V 1分間
ー25℃∼＋70℃
s

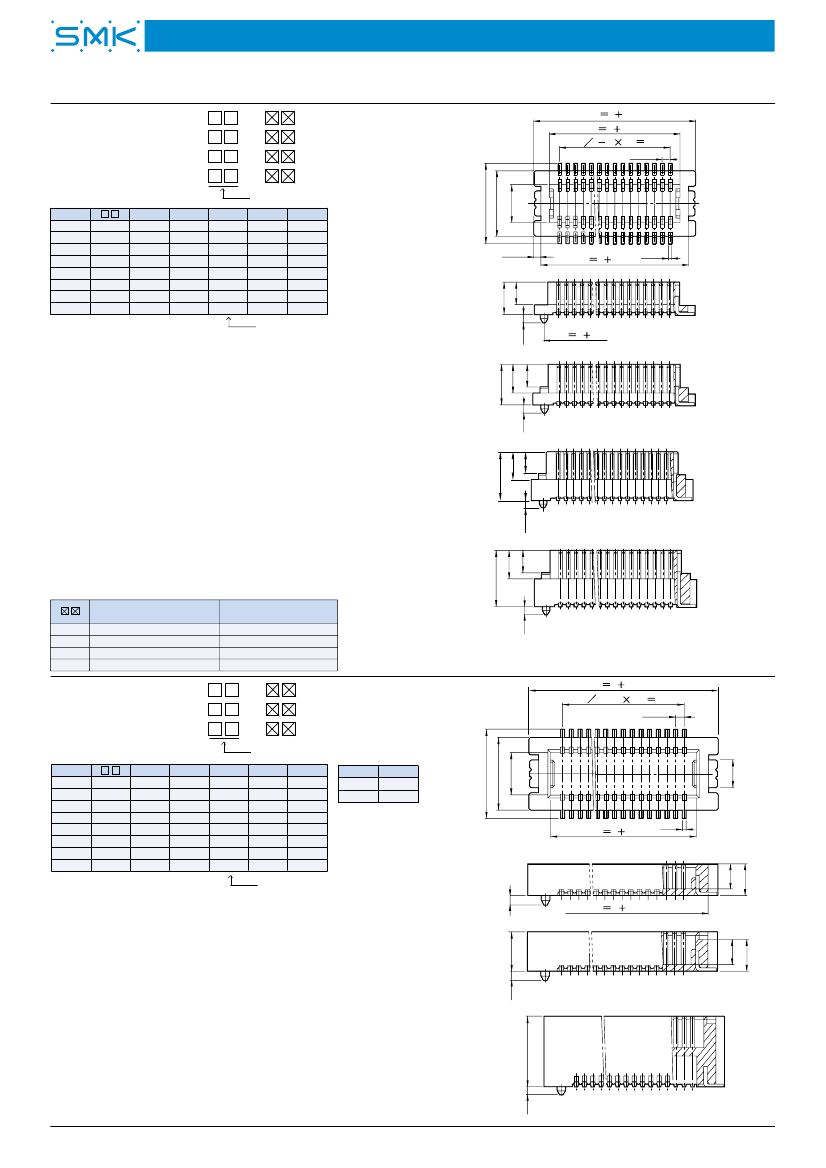

PC Board Diagram
取付基板参考図
Socket
½ケット
2-
6
Plug
プラグ
2-
0
.6
2.0
0.
Ho
le
s
C
A
0.5
Ho
les
C
A
0.5
5.7
2.5
3.5
5.5
5
3.5
2
0.6
1.8
0.3
0.9
2.1
0.3
3.4
5.7
Board to Board Connector
q
Socket
CPB 71
CPB 71
CPB 71
CPB 71
A
20
30
40
50
60
70
80
91
4.5
7.0
9.5
12.0
14.5
17.0
19.5
24.5
PB-5 Series
(S Type)
(M Type)
(H Type)
(C Type)
D
6.9
9.4
11.9
14.4
16.9
19.4
21.9
26.9
E A 3.3
B A 1.39
(n 2 1) 0.5 A
0.5
-01
-02
-03
-04
C
6.3
8.8
11.3
13.8
16.3
18.8
21.3
26.3
No. of Pins
20
30
40
50
60
70
80
100
B
5.89
8.39
10.89
13.39
15.89
18.39
20.89
25.89
E
7.8
10.3
12.8
15.3
17.8
20.3
22.8
27.8
ボス穴ピッチ
5.2
4.2
No. of Pins 極数
2.45
0.4
D A 2.4
0.2
S Type
s
Material and Plating
q
Housing : Liquid Crystal Polymer (Natural Color)
94V-0
q
Contact : Phosphor Bronze
Tin-lead Plating (20~60Poles)
Gold Plating (70~100Poles)
q
Frame : Phosphor Bronze Tin-lead Plating
M Type
■ 材質・表面処理
ハウジング
q
コンタクト
q
q
フレーム
液晶ポリマー 原色 94V-0
リン青銅
半田めっき(極数20∼60P)
金めっき(極数70∼100P)
リン青銅 半田めっき
C Type
s
Variation
バリエ−シ½ン
Reinforce Metal
補強金具
00
01
10
11
Without 無
Without 無
With 有
With 有
H Type
Boss
ボス
Without 無
With 有
Without 無
With 有
0.5
3.6
1.85
1.45
0.5
3.1
1.85
1.45
0.5
2.6
1.85
1.45
0.5
Boss Pitch
2.1
1.45
C A 1.8
q
Plug
プラグ
CPB 72
CPB 72
CPB 72
A
B
5.9
8.4
10.9
13.4
15.9
18.4
20.9
25.9
-11
-12
-03
C
6.3
8.8
11.3
13.8
16.3
18.8
21.3
26.3
(S Type)
(M Type)
(H Type)
5.2
F
2.5
(n
E A 3.9
2−1) 0.5 A
0.5
No. of Pins 極数
No. of Pins
20
30
40
50
60
70
80
100
20
30
40
50
60
70
80
91
D
7.3
9.8
12.3
14.8
17.3
19.8
22.3
27.3
E
8.4
10.9
13.4
15.9
18.4
20.9
23.4
28.4
1.45
0.5
D A
2.8
2.25
1.45
0.5
4.25
0.5
Boss Pitch
ボス穴ピッチ
S Type
s
Material and Plating
Housing : Polyamide (Natural Color) 94V-0
q
Contact : Phosphor Bronze
Tin-lead Plating (20~60Poles)
Gold Plating (70~100Poles)
q
Frame : Phosphor Bronze Tin-lead Plating
q
M Type
■ 材質・表面処理
ハウジング
q
コンタクト
q
q
フレーム
ポリアミド 原色 94V-0
リン青銅
半田めっき(極数20∼60P)
金めっき(極数70∼100P)
リン青銅 半田めっき
H Type
1.85
1
.85
4.5
7.0
9.5
12.0
14.5
17.0
19.5
24.5
Type
S, M
H
F
4.8
4.2
B A 1.4
0.2
1.6
