Auszug aus dem Online-
Katalog
ST-REL7-HW 42/4X21
Dieser Artikel ist nicht mehr lieferbar. Bei Fragen
wenden Sie sich bitte an unser Vertriebsteam.
Artikelnummer: 2827391

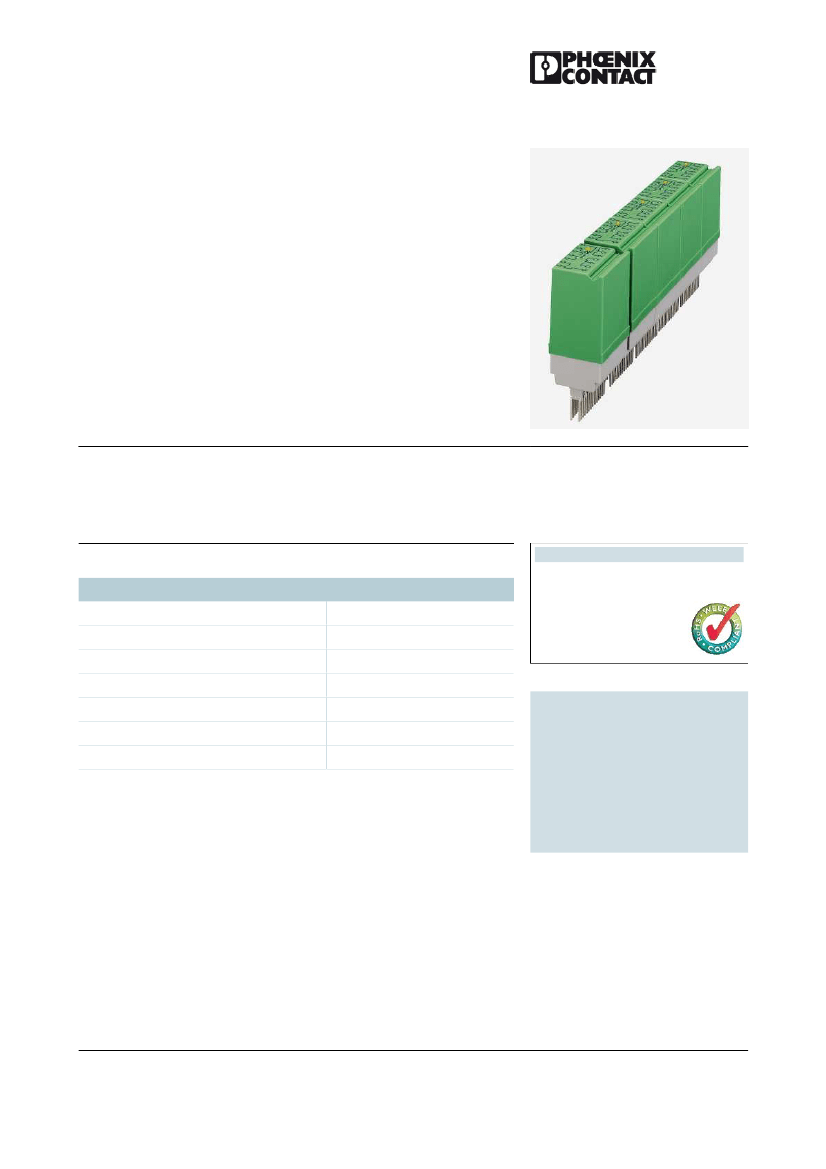

Abbildung zeigt die Variante ST-REL 7-HG 24/4X21
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2827391
Relaisstecker, bestückt mit Hengstler-Klein-Rund-Relais,
Kontakte (AgCdO+Au): kleine bis große Leistungen, 4 Wechsler,
Eingangsspannung 42 V AC, mit Leuchtanzeige, steckbar auf
Grundklemmenblöcke
Produkthinweise
Kaufmännische Daten
GTIN (EAN)
Hinweis
Verkaufsgruppe
VPE
Zolltarif
Gewicht/Stück
Katalogseitenangabe
4017918078195
Auftragsgebundene Fertigung
G015
5 stk.
85364190
0,44444 KG
Seite 87 (IF-2002)
http://download.phoenixcontact.de
Bitte beachten Sie, dass die
hier angegebenen Daten dem
Online-Katalog entnommen sind.
Die vollständigen Informationen
und Daten entnehmen Sie bitte
der Anwenderdokumentation.
Es gelten die Allgemeinen
Nutzungsbedingungen für Internet-
Downloads.
WEEE/RoHS konform seit:
15.01.2008
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 1 / 5
01.12.2010
ST-REL7-HW 42/4X21
Artikelnummer: 2827391
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2827391
Technische Daten
Erregerseite
Eingangsnennspannung U
N
Eingangsspannungsbereich bezogen auf U
N
Nenneingangsstrom bei U
IN
Ansprechzeit typisch
Rückfallzeitbereich typisch
Betriebsspannungsanzeige
Kontaktseite
Kontaktausführung
Kontaktmaterial
Schaltspannung maximal
Einschaltstrom maximal
Grenzdauerstrom
Abschaltleistung (ohmsche Last) maximal
Einfachkontakt, 4 Wechsler
Silbercadmiumoxyd (AgCdO), 10 µm hartvergoldet
250 V AC/DC
6A
6A
120 W (bei 24 V DC)
180 W (bei 48 V DC)
105 W (bei 60 V DC)
60 W (bei 110 V DC)
90 W (bei 220 V DC)
1250 VA (bei 250 V AC)
Allgemeine Daten
Breite
Höhe
Tiefe
Prüfspannung Relaiswicklung/Relaiskontakt
Prüfspannung Wechsler/Wechsler
Umgebungstemperatur (Betrieb)
Umgebungstemperatur (Lagerung/Transport)
Betriebsart
Lebensdauer mechanisch
45,6 mm
33 mm
66,5 mm
2 kV AC (50 Hz, 1 min.)
2 kV AC (50 Hz, 1 min.)
-20 °C ... 60 °C
-20 °C ... 70 °C
100 % ED
ca. 10 Schaltspiele
7
42 V AC
0,8 ... 1,1
49 mA
4 ms ... 15 ms (bei AC)
4 ms ... 15 ms (bei AC)
ja
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 2 / 5
01.12.2010
ST-REL7-HW 42/4X21
Artikelnummer: 2827391
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2827391
Normen/Bestimmungen
IEC 60664
IEC 60664 A
DIN VDE 0110
DIN VDE 0109-11, Entwurf
DIN VDE 0160 (in relevanten Teilen)
Verschmutzungsgrad
Überspannungskategorie
Approbationen
2
II
Approbationen
Ergänzende Produkte
Artikel
Allgemein
2777069
UDK-RELG 7
Bezeichnung
GOST
Beschreibung
Grundklemmenblöcke mit beidseitigem Prüfabgriff und
potenzialgleichen Doppelanschlüssen für NS 32 und NS 35/7,5
Tragschiene, mit Abschlussdeckel, für Stecker ST-REL..., ST-
OV... und ST-OE..., 7-polig
Grundklemmenblöcke mit Schraubanschluss für NS 32 und NS
35/7,5-Tragschiene, mit Abschlussdeckel, für Stecker ST-REL...,
ST-OV... und ST-OE..., 7-polig
Grundklemmenblöcke mit beidseitigem Prüfabgriff und
Messertrennung für NS 32 und NS 35/7,5-Tragschiene, mit
Abschlussdeckel, für Stecker ST-REL..., ST-OV... und ST-OE...,
7-polig
Grundklemmenblöcke mit Zugfederanschluss für NS 35/7,5-
Tragschiene, mit Abschlussdeckel, für Stecker ST-REL..., ST-
OV... und ST-OE..., 7-polig
2820178
URELG 7
2820725
URELG 7-PMTK
2829933
ZFK-RELG 7
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 3 / 5
01.12.2010
ST-REL7-HW 42/4X21
Artikelnummer: 2827391
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2827391
Zeichnungen
Schaltplan
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 4 / 5
01.12.2010
ST-REL7-HW 42/4X21
Artikelnummer: 2827391
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2827391
Adresse
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
32825 Blomberg,Germany
Tel +49 5235 3 12000
Fax +49 5235 3 41200
http://www.phoenixcontact.de
© 2010 Phoenix Contact
Technische Änderungen vorbehalten
