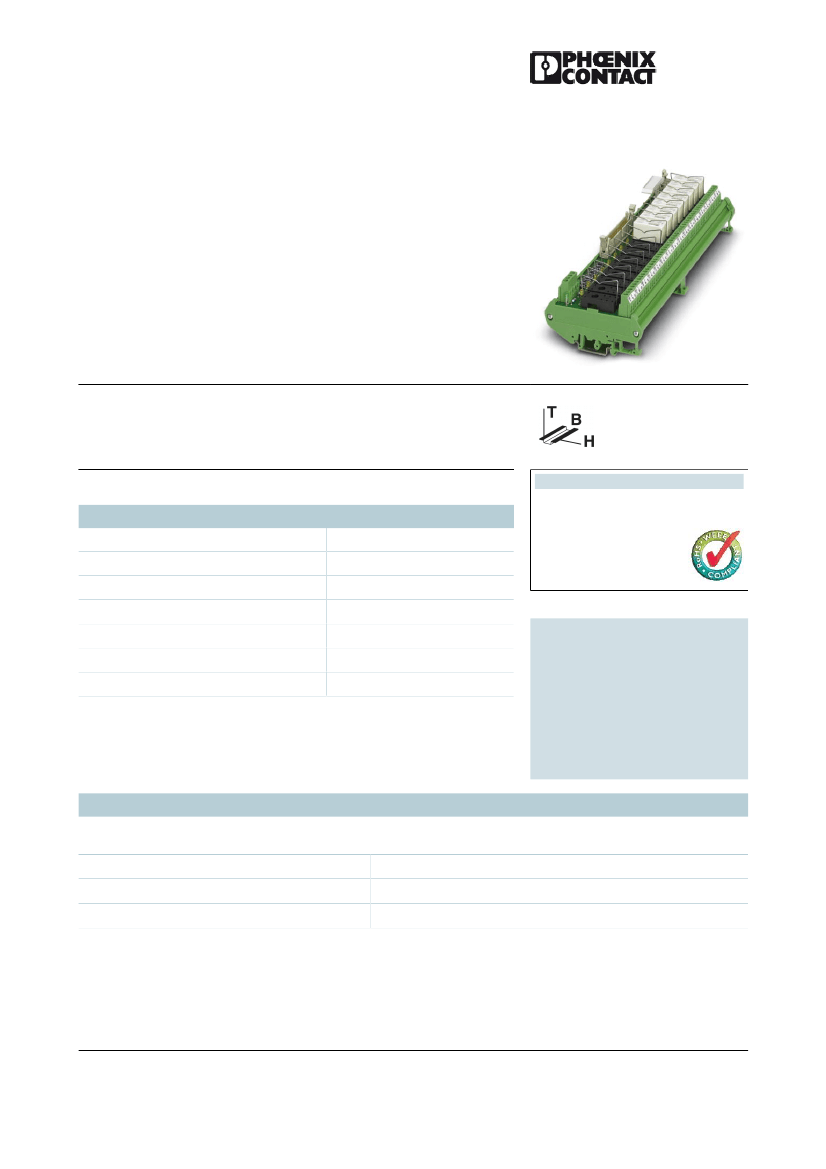

Auszug aus dem Online-
Katalog
UMK-16 RELS/KSR-G24/21/SLC
Artikelnummer: 2965185
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2965185
VARIOFACE Ausgabemodul, mit Stecksockeln für 16
Kleinschaltrelais, für Allen-Bradley SLC 500, OB32 Output-Karte
Produkthinweise
Kaufmännische Daten
GTIN (EAN)
Hinweis
Verkaufsgruppe
VPE
Zolltarif
Gewicht/Stück
Katalogseitenangabe
4017918130985
Auftragsgebundene Fertigung
I640
1 stk.
85364190
0,4695 KG
Seite 195 (IF-2009)
http://download.phoenixcontact.de
Bitte beachten Sie, dass die
hier angegebenen Daten dem
Online-Katalog entnommen sind.
Die vollständigen Informationen
und Daten entnehmen Sie bitte
der Anwenderdokumentation.
Es gelten die Allgemeinen
Nutzungsbedingungen für Internet-
Downloads.
WEEE/RoHS konform seit:
18.10.2006
Technische Daten
Eingangsdaten
Eingangsnennspannung U
N
Eingangsspannungsbereich bezogen auf U
N
Typischer Eingangsstrom bei U
N
24 V DC
0,8 ... 1,1
2 mA (ohne Relaisbestückung (Leuchtanzeige))
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 1 / 4
06.12.2010
UMK-16 RELS/KSR-G24/21/SLC
Artikelnummer: 2965185
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2965185
Schutzbenennung
Schutzschaltung/-Bauteil
Betriebsspannungsanzeige
Statusanzeige/Kanal
Ausgangsdaten
Kontaktausführung
Schaltspannung maximal
Grenzdauerstrom
Allgemeine Daten
Anzahl der Kanäle
Mögliche Bestückung
Mit Bestückung
Breite
Höhe
Tiefe
Umgebungstemperatur (Betrieb)
Umgebungstemperatur (Lagerung/Transport)
Prüfspannung
Normen/Bestimmungen
Freilaufdiode
Freilaufdiode
LED grün
LED gelb
1 Wechsler
250 V AC/DC
5A
32
Kleinschaltrelais, REL-KSR-G24/21
nein
259 mm
90 mm
68 mm
-20 °C ... 50 °C
-20 °C ... 70 °C
2,5 kV AC (50 Hz, 1 min.)
IEC 60664
IEC 60664 A
DIN VDE 0110
Einbaulage
Montagehinweis
Verschmutzungsgrad
Überspannungskategorie
Isolierstofftyp Gehäuse
Farbe
Anschlussdaten
Anschluss 1
Anschlussart
Polzahl
Anschluss 2
Anschlussart
Polzahl
beliebig
anreihbar ohne Abstand
2
III
PVC, Seitenteil PA unverstärkt
grün
Flachbandkabelanschluss
Flachbandkabel-Steckverbinder, gemäß IEC 60603-13
40
Printanschluss
Schraubanschluss
3
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 2 / 4
06.12.2010
UMK-16 RELS/KSR-G24/21/SLC
Artikelnummer: 2965185
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2965185
Leiterquerschnitt starr min
Leiterquerschnitt starr max
Leiterquerschnitt flexibel min
Leiterquerschnitt flexibel max
Leiterquerschnitt AWG/kcmil min
Leiterquerschnitt AWG/kcmil max
Schraubengewinde
Abisolierlänge
Approbationen
0,2 mm²
4 mm²
0,2 mm²
2,5 mm²
24
12
M3
8 mm
Approbationen
Ergänzende Produkte
Artikel
Allgemein
2965208
UMK-16 RELS/KSR-G24/21/E/
SLC
Bezeichnung
GOST
Beschreibung
Ausgabe-Erweiterungsmodul, mit Stecksockeln für 16
Kleinschaltrelais, zur Erweiterung auf 32 Kanäle, für Allen-Bradley
SLC 500, OB32 Output-Karte

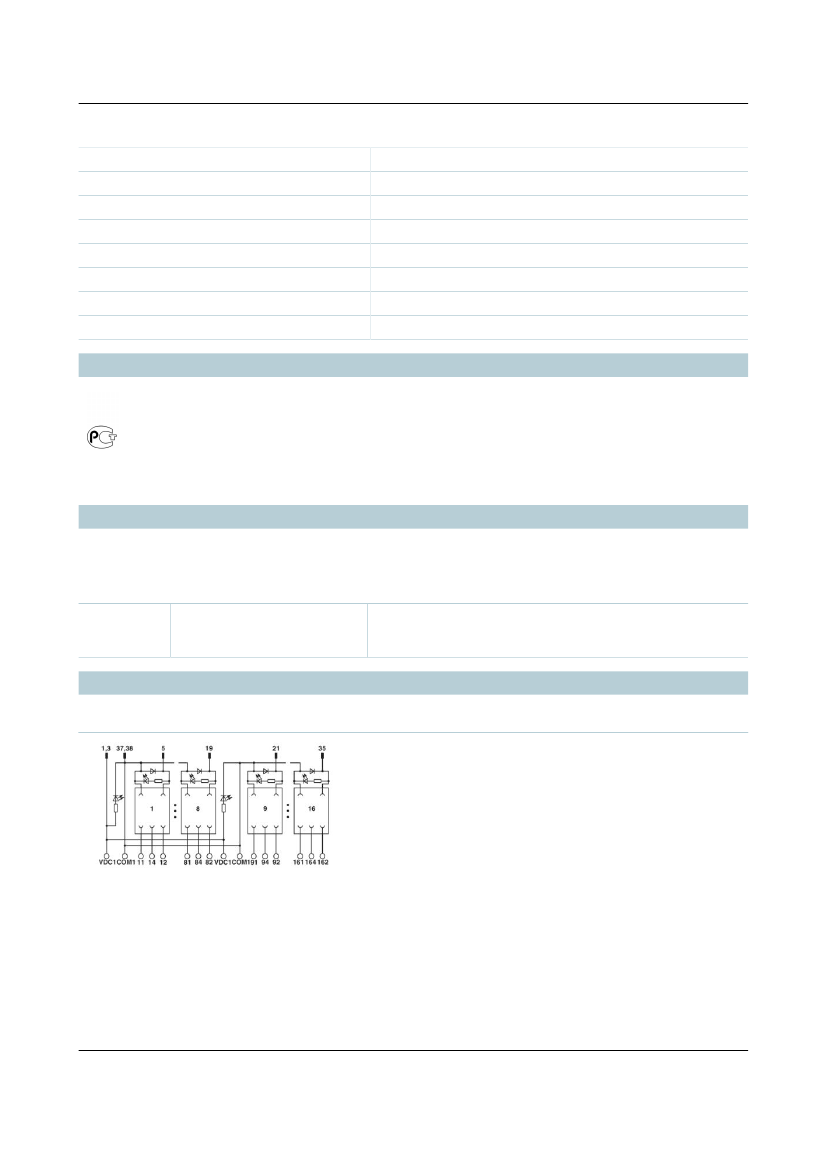

Zeichnungen
Schaltplan
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 3 / 4
06.12.2010
UMK-16 RELS/KSR-G24/21/SLC
Artikelnummer: 2965185
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2965185
Adresse
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
32825 Blomberg,Germany
Tel +49 5235 3 12000
Fax +49 5235 3 41200
http://www.phoenixcontact.de
© 2010 Phoenix Contact
Technische Änderungen vorbehalten
