Auszug aus dem Online-
Katalog
UK 10 N-1-PE/N
Dieser Artikel ist nicht mehr lieferbar. Bei Fragen
wenden Sie sich bitte an unser Vertriebsteam.
Artikelnummer: 3024504

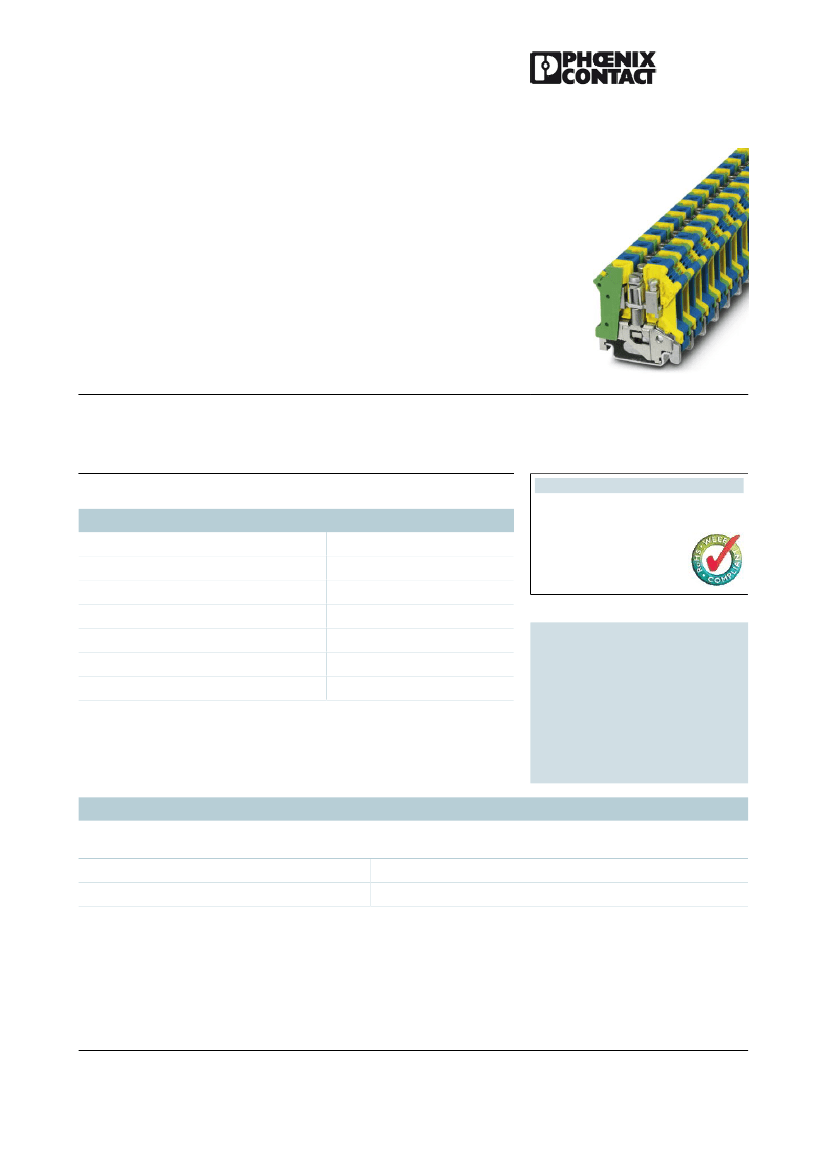

Abbildung zeigt die Variante UK 10 N-PE/N
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=3024504
Schutzleiterreihenklemme, Anschlussart: Schraubanschluss,
Querschnitt: 0,5 mm² - 16 mm², AWG 20 - 6, Breite: 20,4 mm,
Farbe: grün-gelb-blau, Montageart: NS 35/7,5, NS 35/15, NS 32
Produkthinweise
Kaufmännische Daten
GTIN (EAN)
Hinweis
Verkaufsgruppe
VPE
Zolltarif
Gewicht/Stück
Katalogseitenangabe
4017918138967
Auftragsgebundene Fertigung
A020
10 stk.
85369010
0,05433 KG
Seite 229 (CL-2005)
http://download.phoenixcontact.de
Bitte beachten Sie, dass die
hier angegebenen Daten dem
Online-Katalog entnommen sind.
Die vollständigen Informationen
und Daten entnehmen Sie bitte
der Anwenderdokumentation.
Es gelten die Allgemeinen
Nutzungsbedingungen für Internet-
Downloads.
WEEE/RoHS konform seit:
27.03.2006
Technische Daten
Allgemein
Anzahl der Etagen
Anzahl der Anschlüsse
1
2
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 1 / 6
30.11.2010
UK 10 N-1-PE/N
Artikelnummer: 3024504
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=3024504
Farbe
Isolierstoff
Brennbarkeitsklasse nach UL 94
Maße
Breite
Länge
Höhe NS 35/7,5
Höhe NS 35/15
Höhe NS 32
Technische Daten
Belastungsstrom maximal
Bemessungsstoßspannung
Verschmutzungsgrad
Überspannungskategorie
Isolierstoffgruppe
Anschluss gemäß Norm
Nennstrom I
N
Nennspannung U
N
Anschlussdaten
Leiterquerschnitt starr min
Leiterquerschnitt starr max
Leiterquerschnitt flexibel min
Leiterquerschnitt flexibel max
Leiterquerschnitt AWG/kcmil min
Leiterquerschnitt AWG/kcmil max
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse max
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse max
2 Leiter gleichen Querschnitts starr min
2 Leiter gleichen Querschnitts starr max
grün-gelb-blau
PA
V0
20,4 mm
42,5 mm
47 mm
54,5 mm
52 mm
76 A (bei 16 mm Leiterquerschnitt)
4 kV
3
III
I
IEC / EN
76 A
250 V
2
0,5 mm²
16 mm²
0,5 mm²
10 mm²
20
6
0,5 mm²
10 mm²
0,5 mm²
6 mm²
0,5 mm²
4 mm²
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 2 / 6
30.11.2010
UK 10 N-1-PE/N
Artikelnummer: 3024504
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=3024504
2 Leiter gleichen Querschnitts flexibel min
2 Leiter gleichen Querschnitts flexibel max
2 Leiter gleichen Querschnitts flexibel m. AEH
ohne Kunststoffhülse min
2 Leiter gleichen Querschnitts flexibel m. AEH
ohne Kunststoffhülse max
2 Leiter gleichen Querschnitts flexibel m. TWIN-
AEH mit Kunststoffhülse min
2 Leiter gleichen Querschnitts flexibel m. TWIN-
AEH mit Kunststoffhülse max
Anschlussart
Abisolierlänge
Lehrdorn
Schraubengewinde
Anzugsdrehmoment min
Anzugsdrehmoment max
Approbationen
0,5 mm²
4 mm²
0,5 mm²
2,5 mm²
0,5 mm²
6 mm²
Schraubanschluss
10 mm
B6
M4
1,5 Nm
1,8 Nm
Approbationen
Zubehör
Artikel
Markierung
1007248
1050525
SBS10:UNBEDRUCKT
ZB10:SO/CMS
Bezeichnung
GOST
Beschreibung
Kennzeichnungskarten unbedruckt, zum Selbstbeschriften mit
dem B- STIFT, 250-teilig, perforiert, aus weißem Kunststoff
Zackband, 10-teilig, trennbar, Sonderbeschriftung, beschriftet
nach Kundenangaben
Montage
1201028
1201280
1201358
NS 32 AL UNPERF 2000MM
NS 32 CU/120QMM UNPERF
2000MM
NS 32 CU/35QMM UNPERF
2000MM
G-Profil 32 mm (NS 32)
G-Profil-Tragschiene, profil-gezogen, Material: Kupfer, ungelocht,
Höhe 15 mm, Breite 32 mm, Länge 2 m
G-Profil-Tragschiene, Material: Kupfer, ungelocht, Höhe 15 mm,
Breite 32 mm, Länge 2 m
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 3 / 6
30.11.2010
UK 10 N-1-PE/N
Artikelnummer: 3024504
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=3024504
1201002
1201015
0801762
0801733
NS 32 PERF 2000MM
NS 32 UNPERF 2000MM
NS 35/ 7,5 CU UNPERF
2000MM
NS 35/ 7,5 PERF 2000MM
G-Profil-Tragschiene, Material: Stahl, gelocht, Höhe 15 mm, Breite
32 mm, Länge 2 m
G-Profil-Tragschiene, Material: Stahl, ungelocht, Höhe 15 mm,
Breite 32 mm, Länge 2 m
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, Höhe 7,5 mm,
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl verzinkt und
dickschichtpassiviert, gelocht, Höhe 7,5 mm, Breite 35 mm,
Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 7,5 mm,
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, 1,5 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl, gelocht, Höhe 15 mm,
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 15 mm,
Breite 35 mm, Länge: 2 m
Trennscheibe, Länge: 22 mm, Höhe: 22 mm, Farbe: grau
0801681
1201895
1201730
1201714
1302215
Zeichnungen
NS 35/ 7,5 UNPERF 2000MM
NS 35/15 CU UNPERF 2000MM
NS 35/15 PERF 2000MM
NS 35/15 UNPERF 2000MM
TS-K
Anschlusszeichnung
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 4 / 6
30.11.2010
UK 10 N-1-PE/N
Artikelnummer: 3024504
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=3024504

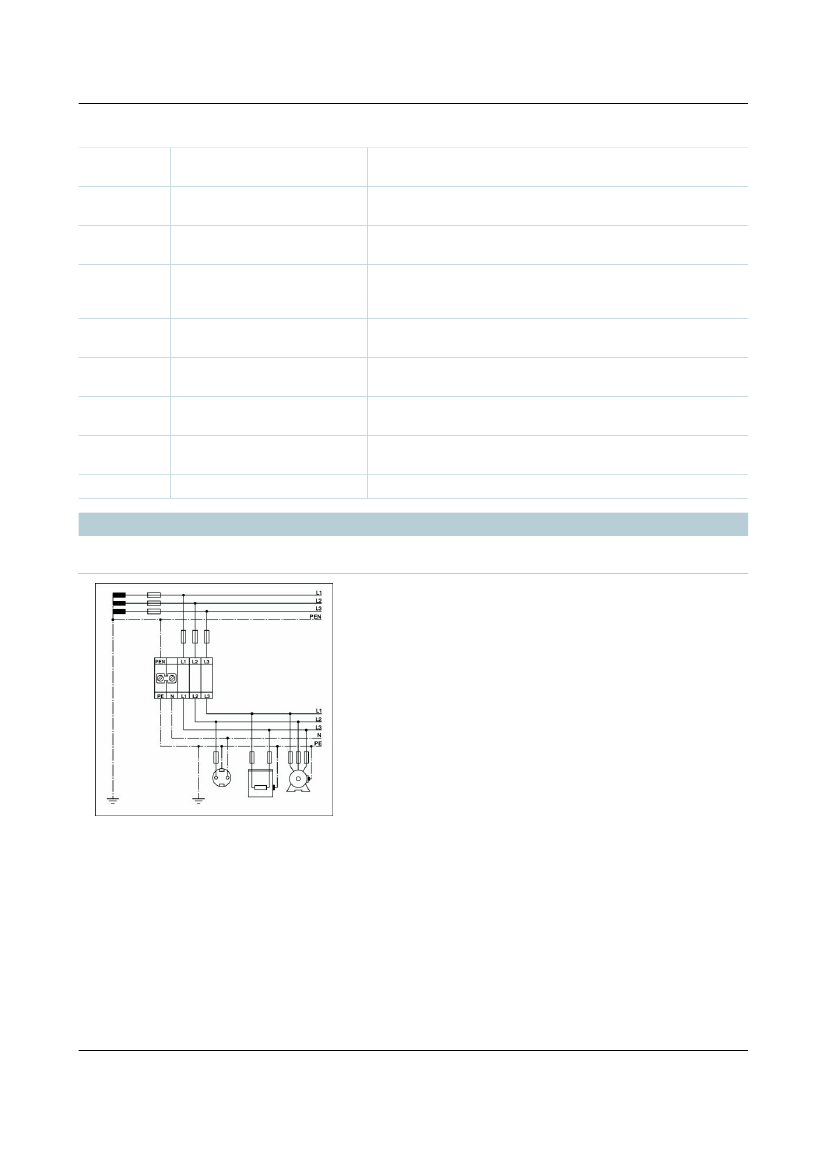

Schaltplan
1 = Trennscheibe
