SERIES

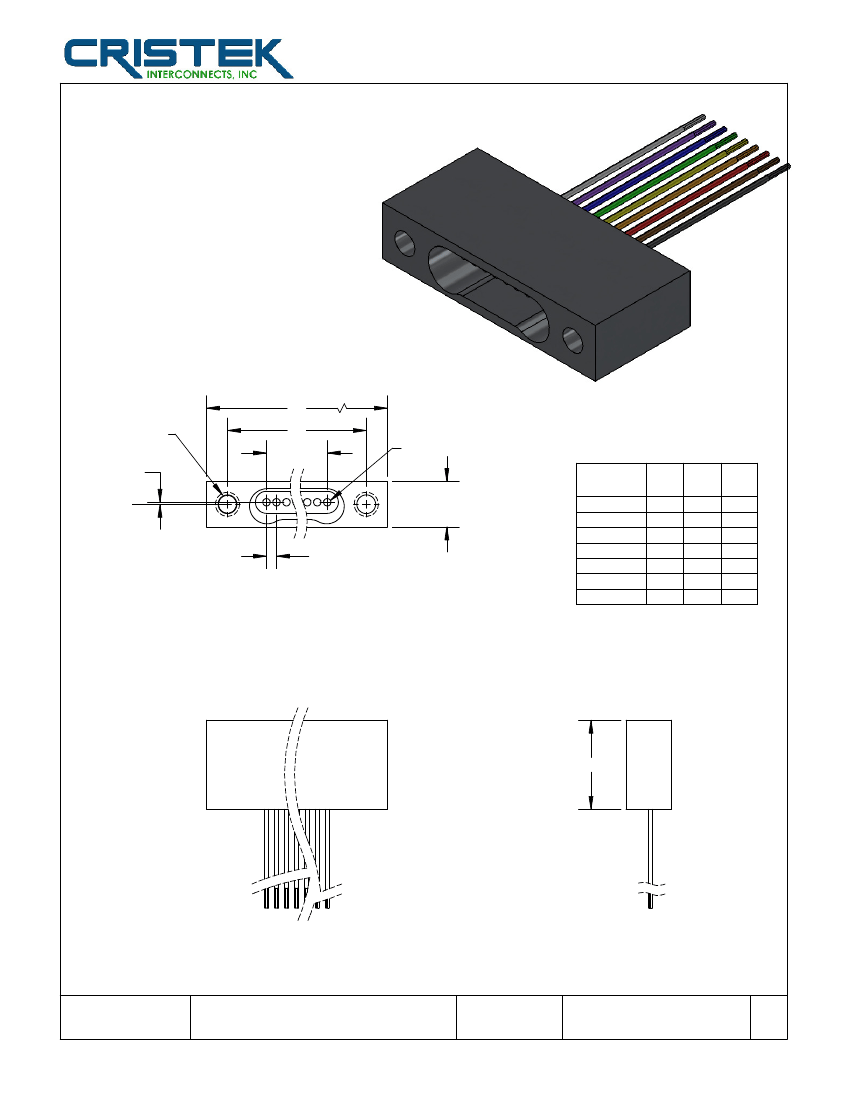

M32139/02
NANO METAL SHELL
SINGLE ROW RECEPTACLE WITH LEADS
WIRE OPTIONS TABULATION BLOCK
LENGTH
6"
01
04
07
DASH
NUMBER 10
13
16
+1.00
-0.00
18"
02
05
08
11
14
17
WIRE TYPE
36"
03
06
09
12
15
18
NEMA HP3-ETXBBB9
NEMA HP3-ETXBBB( ) COLOR CODED PER M32139
M22759/33-30-9
M22759/33-30-( ) COLOR CODED PER M32139
04047-30A-9
04047-30A-( ) COLOR CODED PER M32139
CIN 02
CRISTEK'S P/N
EQUIVALENT
TO M32139 MIL SPEC
RECEPTACLE, SINGLE ROW
POLARIZED SHELL,
SOCKET CONTACTS,
CRIMP TYPE
NUMBER OF CONTACTS
A = 9 E = 31
B = 15 F = 37
C = 21 G = 51
D = 25
WIRE OPTIONS
SEE TABULATION BLOCK
X XX X X X
SPACE CLASS
S = SPACE CLASS
BLANK = NON-SPACE APPLICATIONS
SHELL AND FINISH
C = ALUMINUM SHELL, CADMIUM FINISH
N = ALUMINUM SHELL, ELECTROLESS NICKEL FINISH
S = PASSIVATED STAINLESS STEEL
T = TITANIUM SHELL
Z = ALUMINUM SHELL, ZINC NICKEL FINISH
HARDWARE
T = #0-80 THD THRU
MATERIALS AND FINISHES ARE IAW MIL-DTL-32139.
FOR DETAILS SEE MIL-SPEC OR WWW.CRISTEK.COM
1. MATERIALS:
SHELL - SEE CALLOUTS ABOVE
INSULATOR - LIQUID CRYSTAL POLYMER OR
GLASS FILLED THERMOPLASTIC
CONTACT - COPPER ALLOY
2. FINISH:
SHELL - SEE CALLOUTS ABOVE
CONTACT - GOLD OVER NICKEL
3. SPECIFICATIONS:
CURRENT RATING ------------------ 1 AMP MAX
TEMPERATURE RATING ---------- -55° C TO +125° C
INSULATION RESISTANCE -------- 5000 MEGOHMS
DWV AT SEA LEVEL ---------------- 250 VAC
DWV AT 70,000 FT ALTITUDE --- 100 VAC
CONTACT RESISTANCE ----------- 71 mV DROP MAX @ 1 A
CONTACT RETENTION ------------ 2 LBS AXIAL LOAD
ENGAGEMENT FORCE ------------ 5 oz MAX
SEPARATION FORCE --------------- 0.4 oz MIN
TOLERANCE: .XXX ±.005
.XX ±.01
ANGLE ±1°
TITLE
NANO METAL SHELL
SINGLE ROW RECEPTACLE
WITH LEADS
DWG. NO.
SHT
REV
2
OF
2
M32139/02
D
