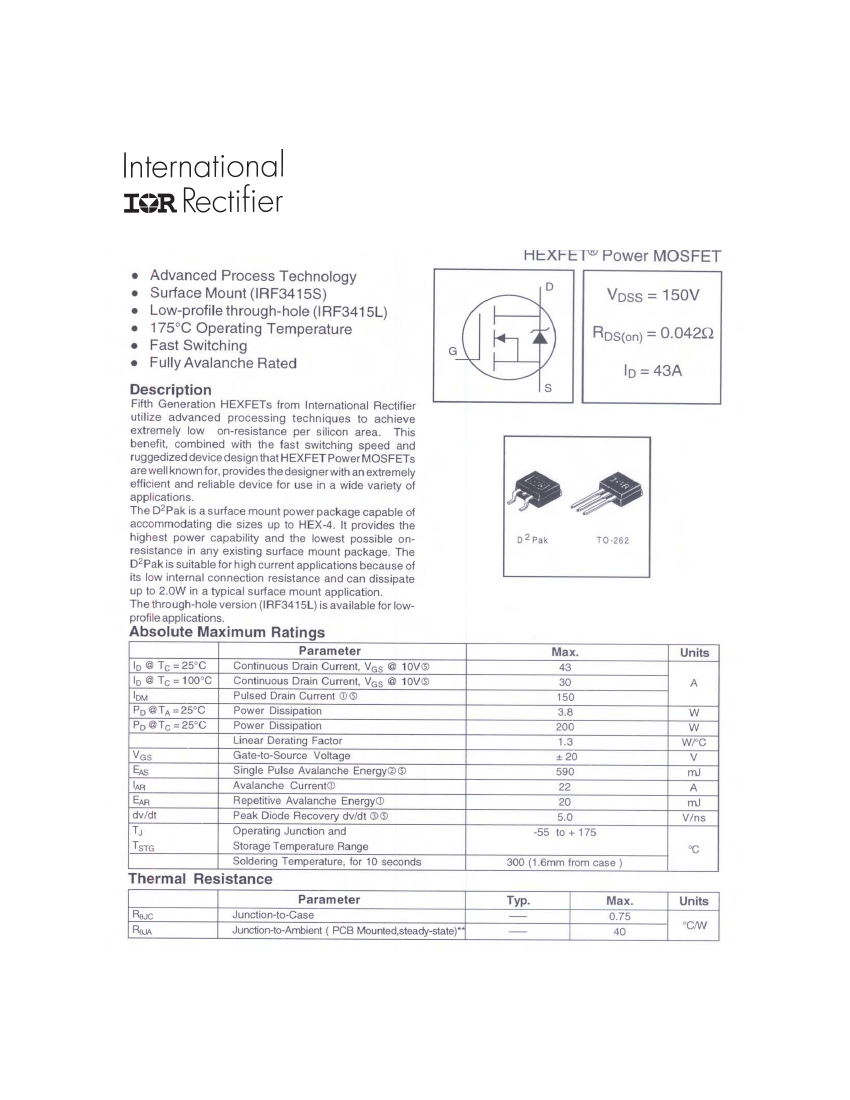

IRF3415STRRPBF |
IRF3415S |
IRF3415STRLHR |
IRF3415SHR |
| Description |
mosfet N-CH 150v 43a d2pak |
Power MOSFET(Vdss=150V, Rds(on)=0.042ohm, Id=43A) |
Power Field-Effect Transistor, 43A I(D), 150V, 0.042ohm, 1-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET, D2PAK-3/2 |
Power Field-Effect Transistor, 43A I(D), 150V, 0.042ohm, 1-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET, PLASTIC, D2PAK-3/2 |
| Maker |
International Rectifier ( Infineon ) |
International Rectifier ( Infineon ) |
International Rectifier ( Infineon ) |
International Rectifier ( Infineon ) |
| package instruction |
LEAD FREE, PLASTIC, D2PAK-3 |
SMALL OUTLINE, R-PSSO-G2 |
SMALL OUTLINE, R-PSSO-G2 |
SMALL OUTLINE, R-PSSO-G2 |
| Contacts |
3 |
3 |
3 |
3 |
| Reach Compliance Code |
not_compliant |
compli |
unknown |
compliant |
| ECCN code |
EAR99 |
EAR99 |
EAR99 |
EAR99 |
| Other features |
AVALANCHE RATED, HIGH RELIABILITY |
AVALANCHE RATED, HIGH RELIABILITY |
AVALANCHE RATED, HIGH RELIABILITY, ULTRA LOW RESISTANCE |
AVALANCHE RATED, HIGH RELIABILITY, ULTRA-LOW RESISTANCE |
| Avalanche Energy Efficiency Rating (Eas) |
590 mJ |
590 mJ |
590 mJ |
590 mJ |
| Shell connection |
DRAIN |
DRAIN |
DRAIN |
DRAIN |
| Configuration |
SINGLE WITH BUILT-IN DIODE |
SINGLE WITH BUILT-IN DIODE |
SINGLE WITH BUILT-IN DIODE |
SINGLE WITH BUILT-IN DIODE |

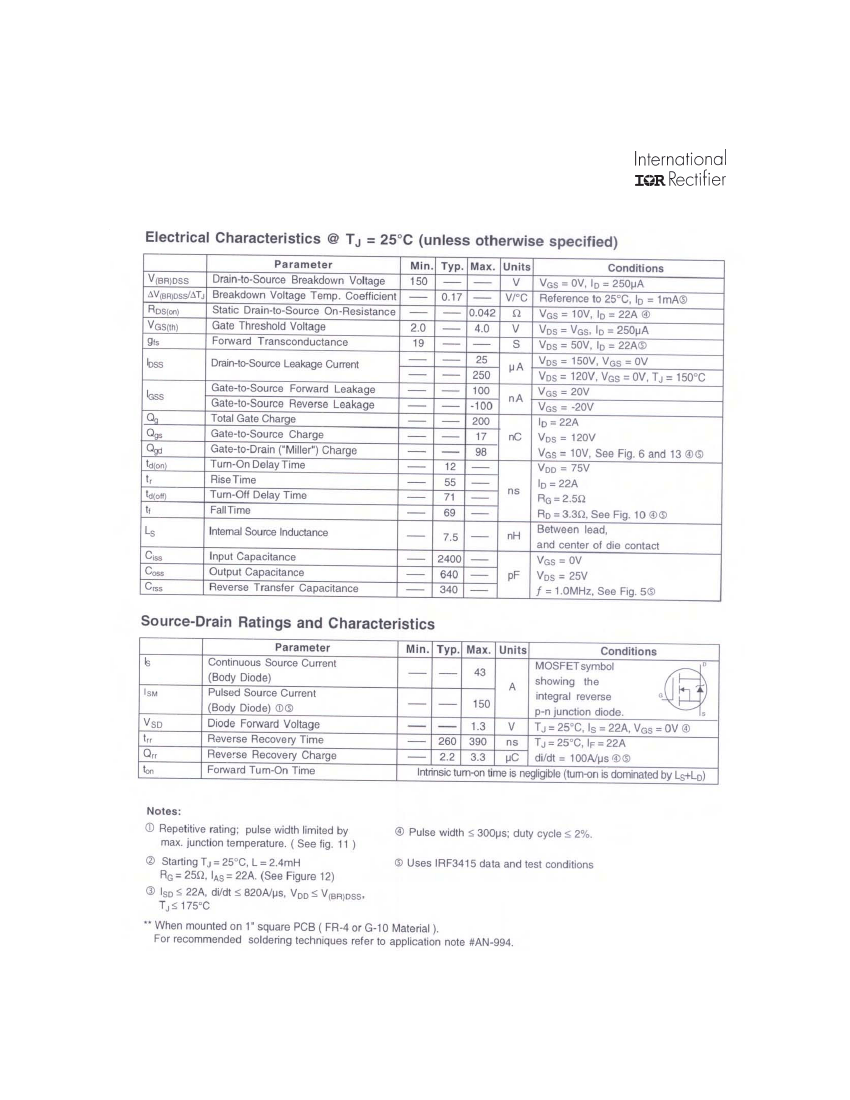

| Minimum drain-source breakdown voltage |
150 V |
150 V |
150 V |
150 V |

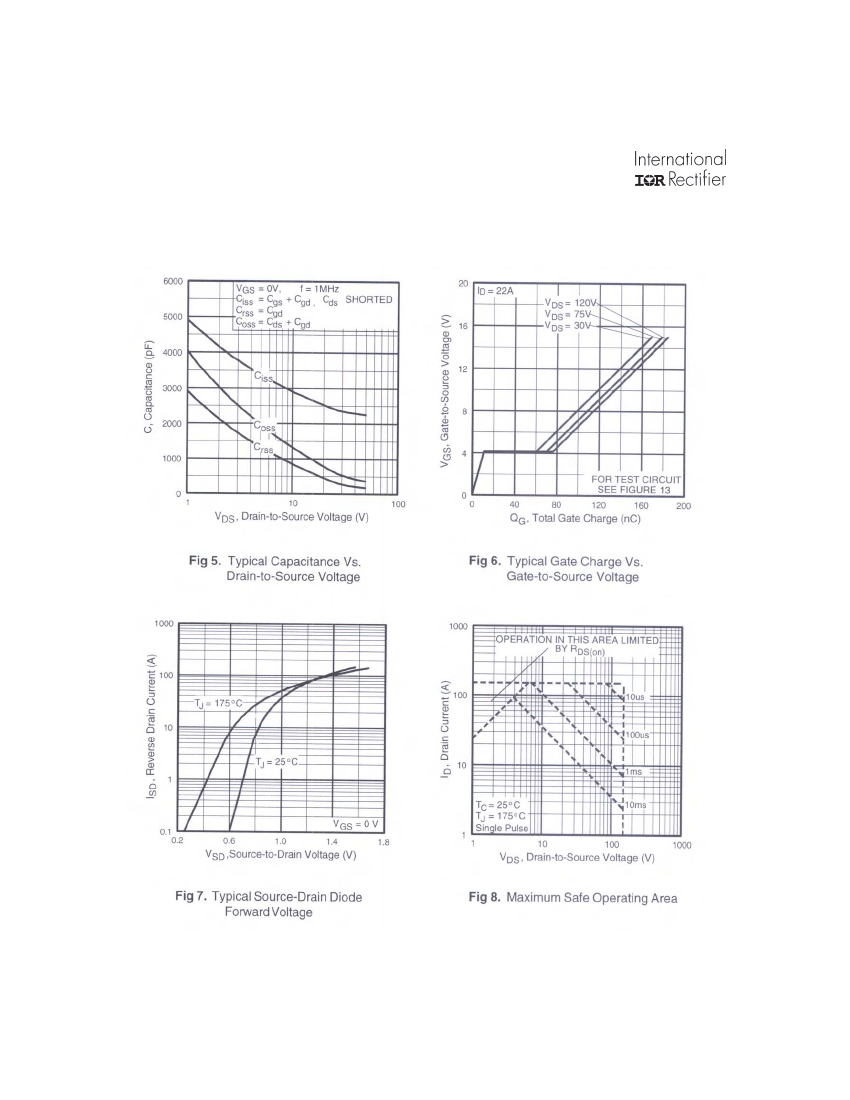

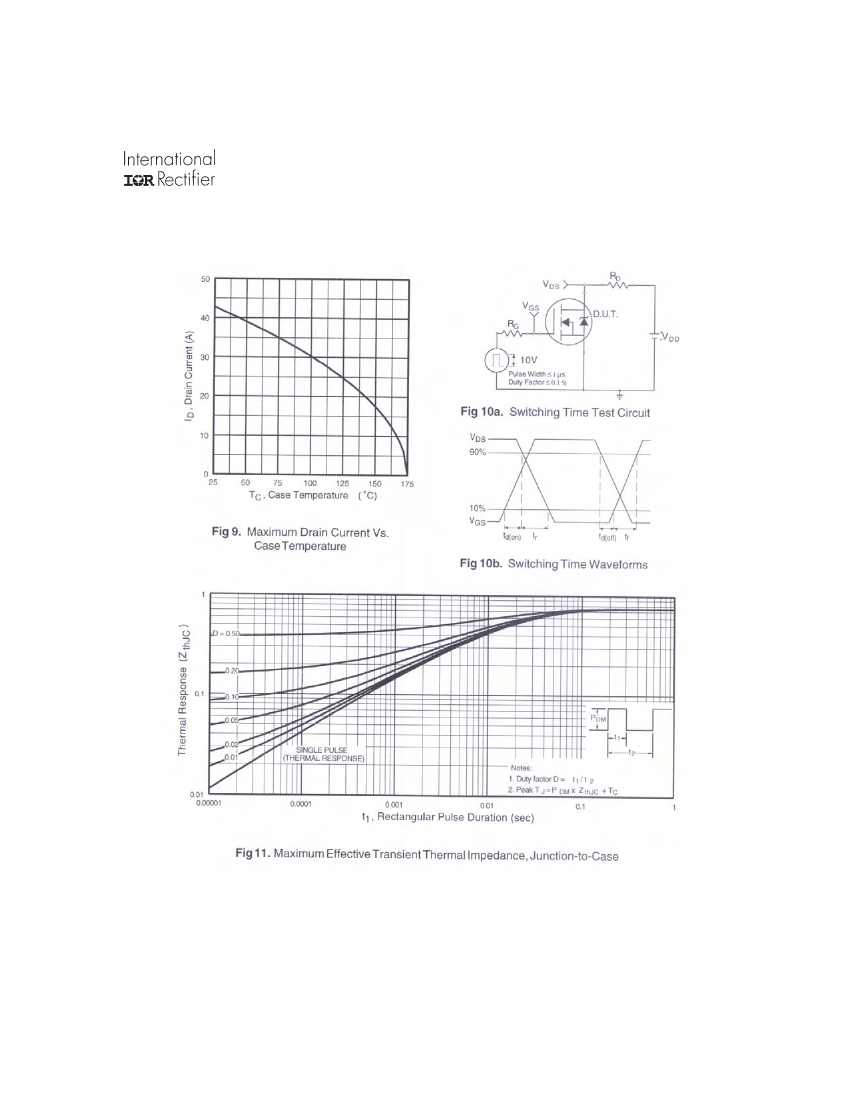

| Maximum drain current (ID) |
43 A |
43 A |
43 A |
43 A |

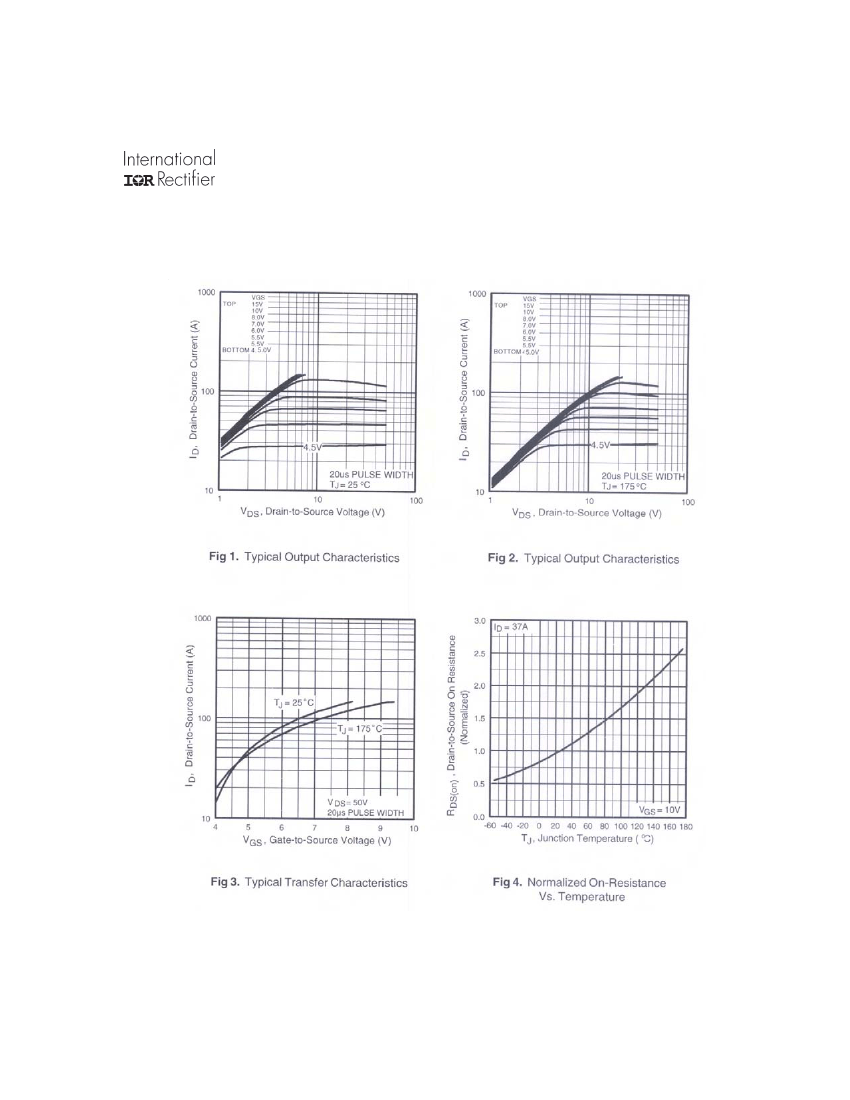

| Maximum drain-source on-resistance |
0.042 Ω |
0.042 Ω |
0.042 Ω |
0.042 Ω |
| FET technology |
METAL-OXIDE SEMICONDUCTOR |
METAL-OXIDE SEMICONDUCTOR |
METAL-OXIDE SEMICONDUCTOR |
METAL-OXIDE SEMICONDUCTOR |
| JESD-30 code |
R-PSSO-G2 |
R-PSSO-G2 |
R-PSSO-G2 |
R-PSSO-G2 |
| Number of components |
1 |
1 |
1 |
1 |
| Number of terminals |
2 |
2 |
2 |
2 |
| Operating mode |
ENHANCEMENT MODE |
ENHANCEMENT MODE |
ENHANCEMENT MODE |
ENHANCEMENT MODE |
| Package body material |
PLASTIC/EPOXY |
PLASTIC/EPOXY |
PLASTIC/EPOXY |
PLASTIC/EPOXY |
| Package shape |
RECTANGULAR |
RECTANGULAR |
RECTANGULAR |
RECTANGULAR |
| Package form |
SMALL OUTLINE |
SMALL OUTLINE |
SMALL OUTLINE |
SMALL OUTLINE |
| Polarity/channel type |
N-CHANNEL |
N-CHANNEL |
N-CHANNEL |
N-CHANNEL |
| Maximum pulsed drain current (IDM) |
150 A |
150 A |
150 A |
150 A |
| surface mount |
YES |
YES |
YES |
YES |
| Terminal form |
GULL WING |
GULL WING |
GULL WING |
GULL WING |
| Terminal location |
SINGLE |
SINGLE |
SINGLE |
SINGLE |
| transistor applications |
SWITCHING |
SWITCHING |
SWITCHING |
SWITCHING |
| Transistor component materials |
SILICON |
SILICON |
SILICON |
SILICON |
| Is it lead-free? |
Lead free |
Contains lead |
- |
Contains lead |
| Is it Rohs certified? |
conform to |
incompatible |
- |
incompatible |
| JESD-609 code |
e3 |
e0 |
- |
e0 |
| Humidity sensitivity level |
1 |
1 |
- |
1 |
| Peak Reflow Temperature (Celsius) |
260 |
225 |
- |
225 |
| Terminal surface |
Matte Tin (Sn) - with Nickel (Ni) barrier |
Tin/Lead (Sn/Pb) |
- |
TIN LEAD |
| Maximum time at peak reflow temperature |
30 |
30 |
- |
30 |
