D-Sub Dualport Steckverbinder
D-Sub dualport connectors

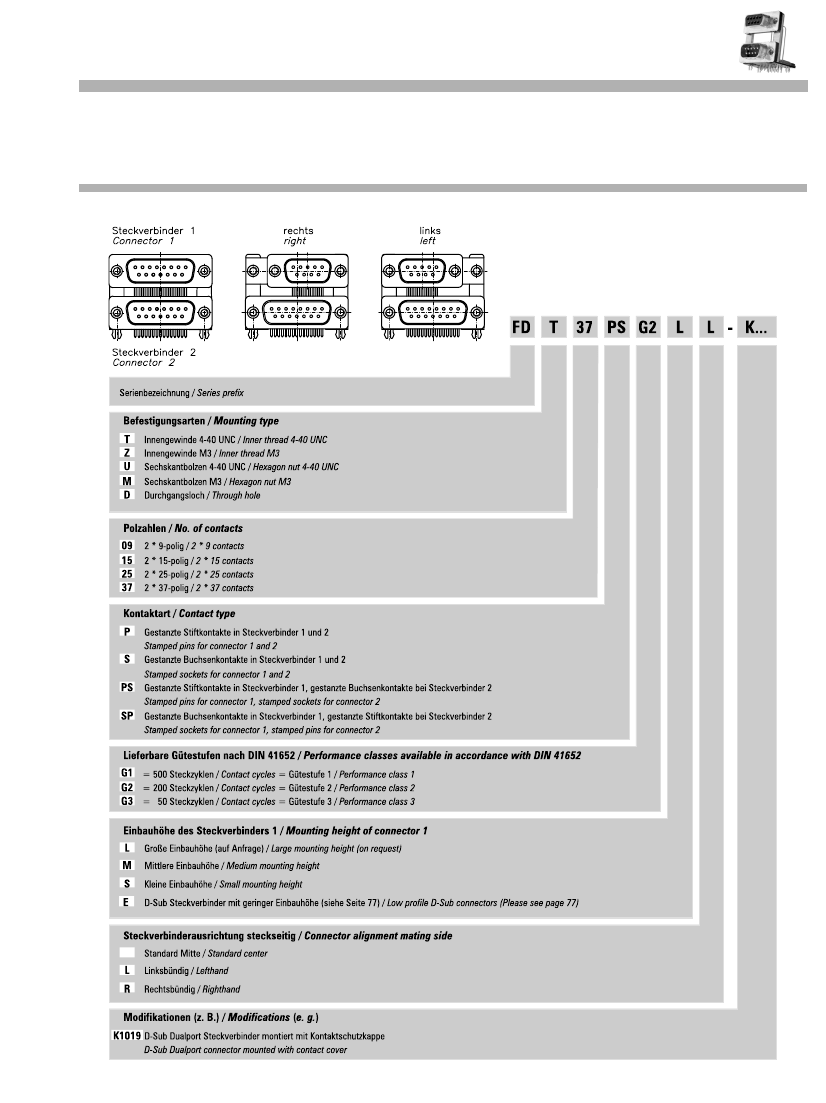

Bestellschlüssel
Ordering code
ALL DIMENSIONS IN MILLIMETERS - VALUES FOR INCHES IN BRACKETS - TECHNICAL DATA SUBJECT TO CHANGE
73
Technische Daten
Technical data
Mechanische Daten
Mechanical data
Mechanische Daten
Mechanical data
Steckkraft pro Signalkontakt
Mating force per signal contact
Ziehkraft pro Signalkontakt
Unmating force per signal contact
≤
3,4 N
≥
0,2 N
Elektrische Daten
Electrical data
Elektrische Daten
Electrical data
Maximale Stromstärke
Current rating
Prüfspannung zwischen 2 Kontakten bzw. Kontakt und Gehäuse
Test voltage between 2 contacts / shell and contact
Erfüllt Übergangswiderstand pro Kontaktpaar nach DIN 41652
für abgewinkelte Kontakte
Meets transitional resistance requirements per contact pair in accordance with
DIN 41652 right angled contacts
Isolationswiderstand Kontakt / Kontakt
Insulation resistance between contacts
Spezifischer Durchgangswiderstand
Volume resistivity
Spezifische Durchschlagsfestigkeit
Dielectric strength
5A
1200 V / 1 min.
≤
25 mΩ
≥
5000 MΩ
10
16
Ω
cm
50 kV / mm
Materialien und Oberflächen
Materials and platings
Materialien und Oberflächen
Materials and platings
Gehäuse
Shell
Isolierkörper
Insulator
Rel. Temperaturindex nach UL 746 B
Relative temperature index according to UL 746 B
Formbeständigkeitstemperatur nach DIN 53461 HDT/A
Heat deflection temperature limit according to DIN 53461 HDT/A
Untere Grenztemperatur
Sub temperature limit
Gehäuseoberfläche (Standard)
Shell plating (standard)
Kontaktmaterial
Contact material
Stahl
steel
Polyester, glasfaserverstärkt (UL94V-0), schwarz
Polyester, glass filled (UL94V-0), black
130 °C
266 °F
210 °C
410 °F
-55 °C
-67 °F
verzinnt über Nickel, Stiftsteckverbindergehäuse mit Kontaktnoppen
tin plated over nickel, pin connector shell with dimples
Kupfer-Legierung
Copper alloy
Verpackungseinheiten
Packing units
Einbauhöhe
Mounting height
Polzahl
No. of contacts
2*9
2 * 15
2 * 25
Stecker ohne Kontaktschutzkappe
Connector without mounted contact protection cap
77
55
44
84
60
48
65
52
91
Stecker mit Kontaktschutzkappe
Connector with mounted contact protection cap
2 * 37
M
S
E
33
36
39
M
S
70
77
50
55
40
44
30
33
74
TECHNISCHE ÄNDERUNGEN VORBEHALTEN – MAßE IN MILLIMETER (INCHES IN KLAMMERN)

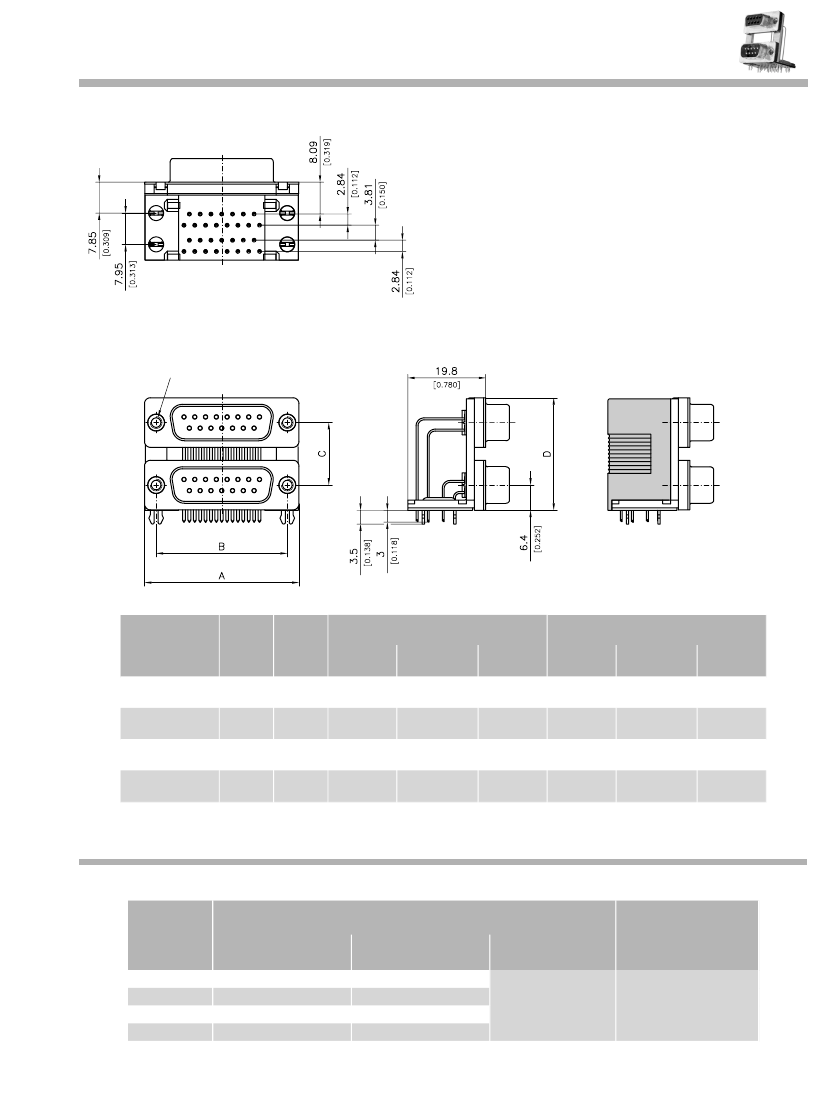

Abmessungen FD...L, FD...M, FD...S
Dimensions FD...L, FD...M, FD...S
Innengewinde 4-40 UNC, M3 bzw.
Sechskantbolzen 4-40 UNC, M3
oder Durchgangsloch 3,1mm
Inner thread 4-40 UNC, M3 or
hexagon nut 4-40 UNC, M3
or through hole 0.122”
Auch mit montierter Kontaktschutz-
kappe als Modifikationsnummer
...-K1019
lieferbar.
Also available with mounted contact
protection cap under the modification
number
...-K1019.
Polzahlen
Number of contacts
A
B
2*9
2 * 15
2 * 25
2 * 37
30,8
(1.213)
39,1
(1.539)
53,0
(2.087)
69,3
(2.728)
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
63,5
(2.500)
C
D
Einbauhöhe /
Mounting height
Einbauhöhe /
Mounting height
Klein /
Small
Mittel /
Medium
Groß /
Large
Klein /
Small
Mittel /
Medium
Groß /
Large
für /
for
7 TE* für /
for
7 TE* für /
for
8 TE* für /
for
7 TE* für /
for
7 TE* für /
for
8 TE*
15,88
19,05
22,86
28,48
31,65
35,46
(0.625)
(0.750)
(0.900)
(1.121)
(1.246)
(1.396)
15,88
19,05
22,86
28,48
31,65
35,46
(0.625)
(0.750)
(0.900)
(1.121)
(1.246)
(1.396)
15,88
19,05
22,86
28,48
31,65
35,46
(0.625)
(0.750)
(0.900)
(1.121)
(1.246)
(1.396)
15,88
19,05
22,86
28,48
31,65
35,46
(0.625)
(0.750)
(0.900)
(1.121)
(1.246)
(1.396)
* TE = Teilungseinheit, siehe Seite 79 oben.
* TE = Division unit, please see top of page 79.
Kontaktschutzkappe
Contact protection cover
Polzahlen
No. of contacts
Kleine Einbauhöhe
Small mounting height
FHD1S
FHD2S
FHD3S
FHD4S
Bestellnummer
Order number
Mittlere Einbauhöhe
Große Einbauhöhe
Medium mounting height Large mounting height
FHD1M
FHD2M
Nicht lieferbar
Not available
FHD3M
FHD4M
Material
Material
2*9
2 * 15
2 * 25
2 * 37
Polyester, glasfaserverstärkt
(UL94V-0)
Polyester, glass filled
(UL94V-0)
ALL DIMENSIONS IN MILLIMETERS - VALUES FOR INCHES IN BRACKETS - TECHNICAL DATA SUBJECT TO CHANGE
75

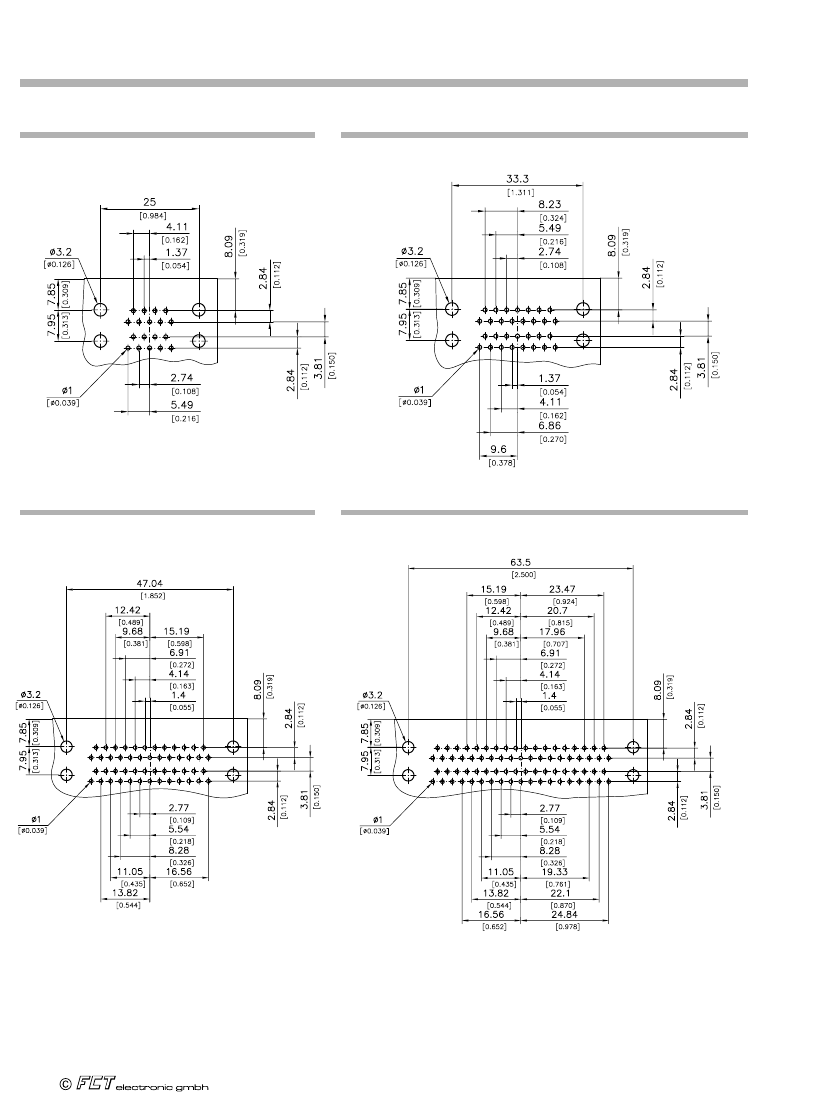

Leiterplattenlochbilder FD...L, FD...M, FD...S Leiterplattenstärke 1,6 mm
PCB hole patterns FD...L, FD...M, FD...S PCB thickness 0.063“
Dualport 2 * 9-polig
Dualport 2 * 9 contacts
Dualport 2 * 15-polig
Dualport 2 * 15 contacts
Dualport 2 * 25-polig
Dualport 2 * 25 contacts
Dualport 2 * 37-polig
Dualport 2 * 37 contacts
76
TECHNISCHE ÄNDERUNGEN VORBEHALTEN – MAßE IN MILLIMETER (INCHES IN KLAMMERN)

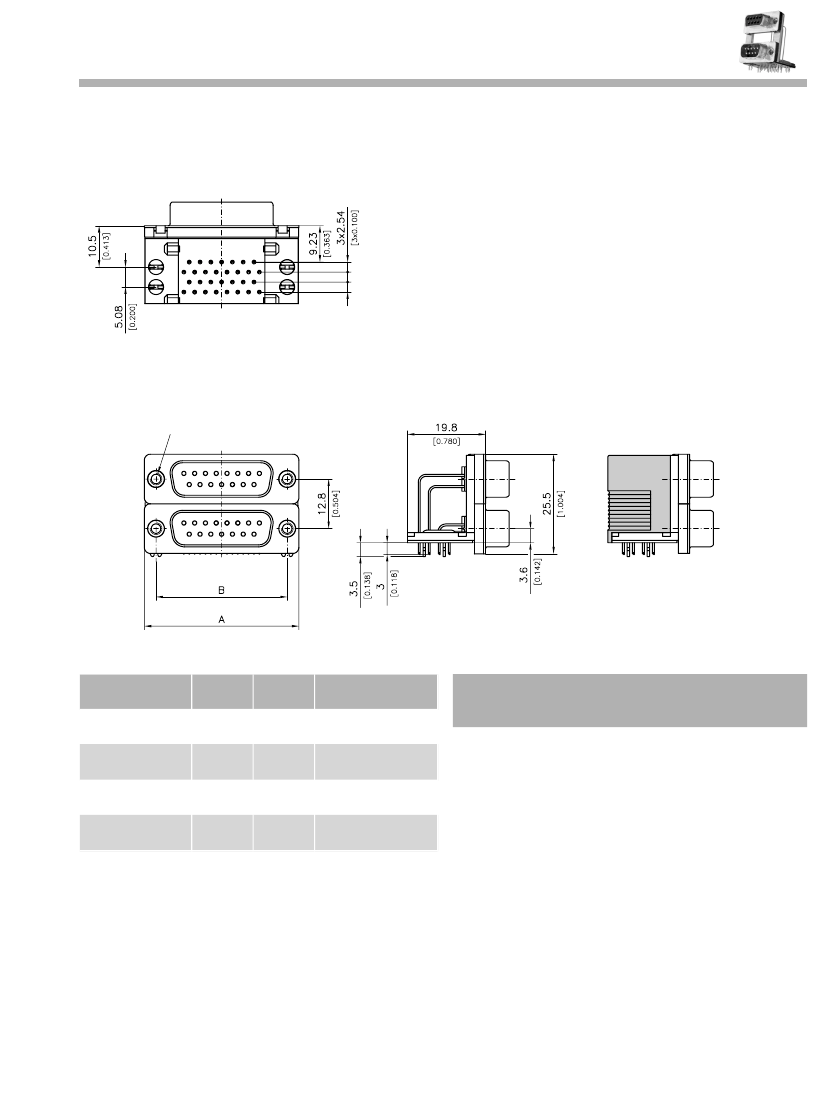

Abmessungen FD...E für D-Sub Steckverbinder mit geringer Einbauhöhe
Dimensions FD...E for low profile D-Sub connectors
Innengewinde 4-40 UNC, M3 bzw.
Sechskantbolzen 4-40 UNC, M3
Inner thread 4-40 UNC, M3 or
hexagon nut 4-40 UNC, M3
Auch montiert als
Modifikationsnummer
...-K1019
lieferbar.
Also available mounted with
modification number
...-K1019.
Polzahlen
Number of contacts
2*9
2 * 15
2 * 25
2 * 37
A
30,8
(1.213)
39,1
(1.539)
53,0
(2.087)
69,3
(2.728)
B
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
63,5
(2.500)
Teilungseinheiten TE*
Division unit TE*
6
6
6
6
*1 TE = 1 Teilungseinheit
= 5,08 mm
*1 TE = 1 division unit
= 0.200“
ALL DIMENSIONS IN MILLIMETERS - VALUES FOR INCHES IN BRACKETS - TECHNICAL DATA SUBJECT TO CHANGE
77
