Power Switches
Power Supply Snap-in Rocker Switches, JW Series
■ 特 長
1. インラッシュに強い構造を採用しています。接点ギャップは
3mmを確保し、欧州規格クラスIIに適応します。
2. JWシリーズAタイプと取付はコンパチです(シャーシ取付)。
Pb Free
F Type
ホットスタンプ色調／Hot Stamp Color
0 無し／Without
1 黒色／Black
2 赤色／Red
3 ½色／White
ホットスタンプ表示／Hot Stamp Indication
■ バリエーション／Variation
JWF21
-
F
Rocker Switches
■ 仕 様
1.
2.
3.
4.
5.
6.
定 格
突 入 電 流
耐 電 圧
電気的寿½
回 路
½用温度範囲
：AC 250V 10A、AC 125V 16A
（JWF2131のみ）
：100A
（5msec以下）
：AC 2000V
（1分間）
：1万回
：2回路1接点
：−10℃∼＋55℃
● 最少購入可½数：900個

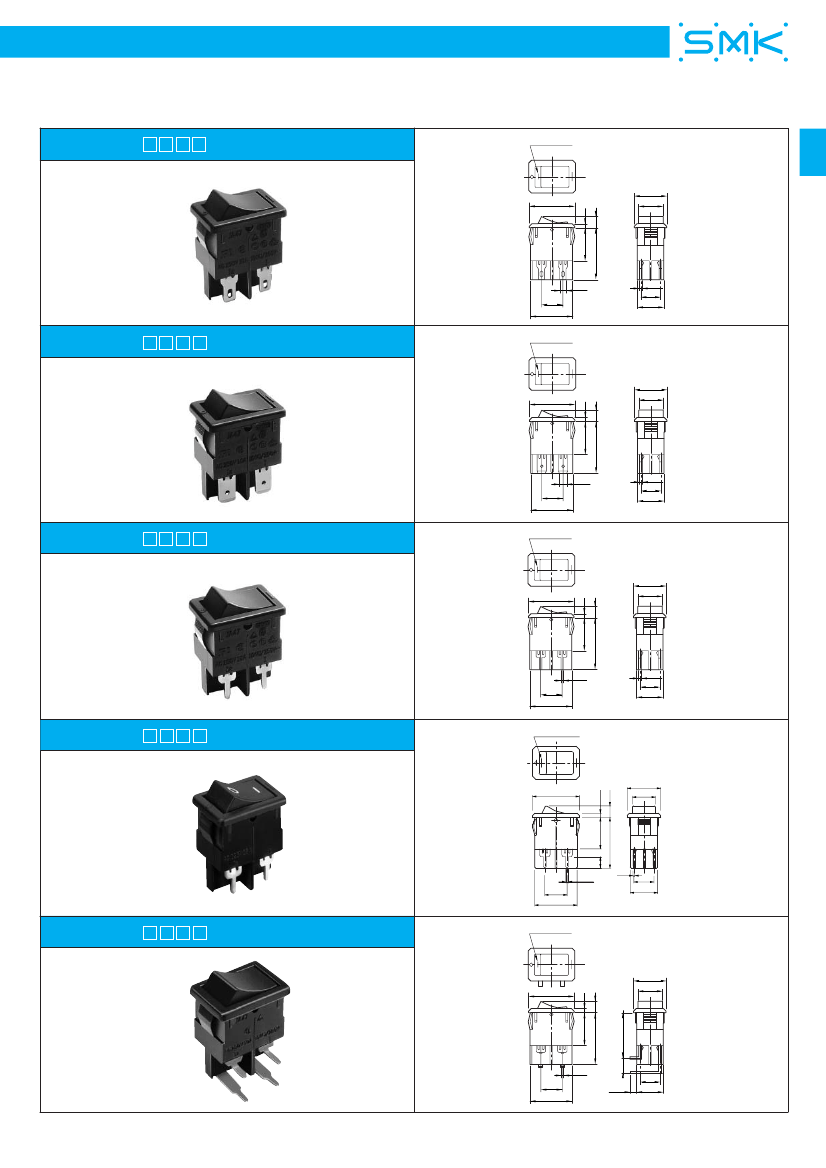

1 :
配線用
Lead Wiring
2 :
ファストン用
Faston
3 :
基板用
（ストレート）
P. C. Board (Straight)
（ライトアングル）
4 :
基板用
P. C. Board (Right-Angle)
0
1
2
3
無し／Without
4
5
6
■
Features
1. Its construction is highly resistant to an in-rush current. It’s
secured with contact gap of 3mm compatible with Class 2
under European Standards.
2. It is mountable, compatible with A type in our JW Series (in
chassis mounting dimensions).
0 : 海外安全規格対応
Compatible with overseas
safety standards
1 : 海外安全規格非対応
Not compatible with
overseas safety standards
ノブ色調 ／Knob Color
0 黒色 ／Black
1 オレンジ／Orange
2 ベージュ／Beige
3 グレー ／Gray
■
Specification
1.
2.
3.
4.
5.
6.
Rating
In-Rush Current
Withstanding Voltage
Electrical Life
Circuit
Operating Temperature Range
: 10A, 250V AC / 16A, 125V AC (JWF2131 only)
: 100A (5msec max.)
: AC 2000V (for one minute)
: 10,000 cycles
: DPST
:
−10°C
to
+
55°C
ケース色調 ／Case Color
0 黒色 ／Black
1 オレンジ／Orange
2 ベージュ／Beige
3 グレー ／Gray
■ ½用上の注意事項
1. 切換電流0.5A以下の弱電流に½用しますと、接触不安定に
なる場合も有りますので、このような用途に½用する場合
は別途ご相談下さい。
2. 電源スイッチは交流定格のスイッチとして½½されていま
すので、直流用に½用する場合には別途ご相談ください。
3. ラッシュ性½(突入100A)はIEC65に準じたRC負荷条件によ
る評価です。負荷等の条件により、耐ラッシュ性½は異な
る場合がありますので、別途実機による評価試験をお奨め
します。
●
Minimum Per-purchase Quantity : 900 units
■ 安全規格／Safety
Standard Approval No.
UL
JWF2110
JWF2120
JWF2130
JWF2140
(Cat. No. JA47)
CSA
SEMKO
DEMKO
VDE
TÜV
SEV
■
Precautions on Use
1. Setting the switching current to as low as 0.5A or less might
result in an instable contact. If you apply the product in such
usage, please make a separate inquiry with us.
2. The power switch is designed to have an alternating current
rated. If you apply it with a direct current, please make a
separate inquiry with us.
3. The rush performance (at an inrush current of 100A) has
been evaluated under the RC load conditions subject to
IEC65. The rush-resistant performance may vary with the
conditions of a load, etc. It rest separately on an on-
equipment basis.
■ 取付穴参考寸法／
Size of Mounting Hole
取付板板厚(鉄板)
Thickness of mounting board
0.75∼1.25
1.25∼2.00
X
X
19.2
19.4
+0.1
0
+0.1
0
Y
Y
12.9
+0.1
0
12.9
+0.1
0
取付穴の加工は下図を参照下さい。
Refer to the following drawing for a mounting hole.
抜き方向
Stamping direction
スイッチ操½面
Switch operation side
■
Precaution when mounting a switch
■ 取付パネル½用上の注意
パネルの材質はSPCC(鉄板)を標準としていますが、モールドパネ
ルのように軟らかい材質を御½用の場合、保持力が½下することが
ありますので、予め実½用条件での確認をお願いします。
Switch design is on the basis of mounting on a SPCC (steel)
panel. If use of soft materials such as plastic panels in place of
standard SPCC panels is planned, decision should be made after
verification of usability, particularly mounting strength for an
extended period of time, under actual application conditions.
16
