1

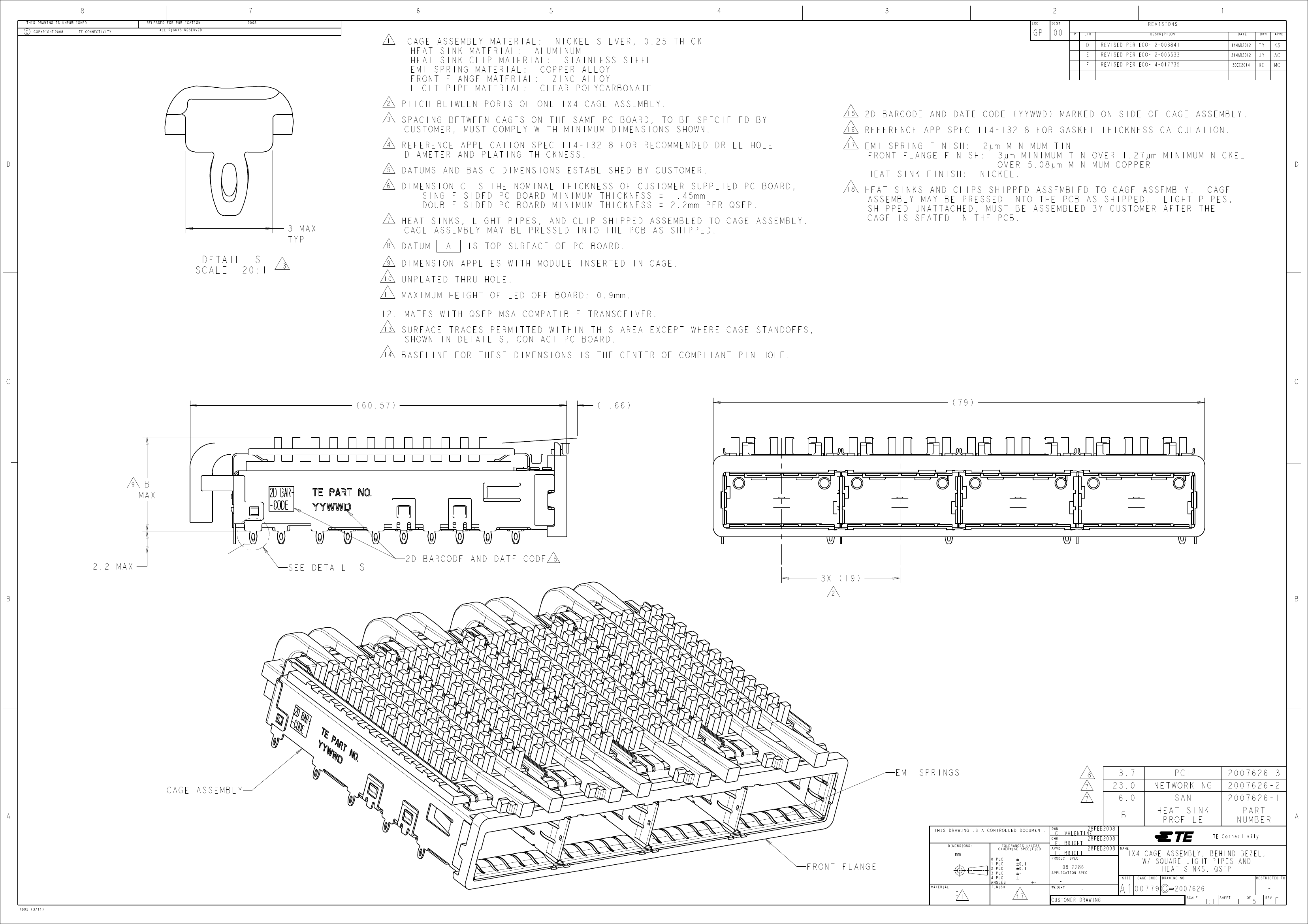

CAGE ASSEMBLY MATERIAL: NICKEL SILVER, 0.25 THICK
HEAT SINK MATERIAL: ALUMINUM
HEAT SINK CLIP MATERIAL: STAINLESS STEEL
EMI SPRING MATERIAL: COPPER ALLOY
FRONT FLANGE MATERIAL: ZINC ALLOY
LIGHT PIPE MATERIAL: CLEAR POLYCARBONATE
PITCH BETWEEN PORTS OF ONE 1X4 CAGE ASSEMBLY.
SPACING BETWEEN CAGES ON THE SAME PC BOARD, TO BE SPECIFIED BY
CUSTOMER, MUST COMPLY WITH MINIMUM DIMENSIONS SHOWN.
REFERENCE APPLICATION SPEC 114-13218 FOR RECOMMENDED DRILL HOLE
DIAMETER AND PLATING THICKNESS.
DATUMS AND BASIC DIMENSIONS ESTABLISHED BY CUSTOMER.
DIMENSION C IS THE NOMINAL THICKNESS OF CUSTOMER SUPPLIED PC BOARD,
SINGLE SIDED PC BOARD MINIMUM THICKNESS = 1.45mm
DOUBLE SIDED PC BOARD MINIMUM THICKNESS = 2.2mm PER QSFP.
HEAT SINKS, LIGHT PIPES, AND CLIP SHIPPED ASSEMBLED TO CAGE ASSEMBLY.
CAGE ASSEMBLY MAY BE PRESSED INTO THE PCB AS SHIPPED.
DATUM
-A-
IS TOP SURFACE OF PC BOARD.
DIMENSION APPLIES WITH MODULE INSERTED IN CAGE.
UNPLATED THRU HOLE.
MAXIMUM HEIGHT OF LED OFF BOARD: 0.9mm.
18
15
16
17
GP
00
D
E
F
REVISED PER ECO-12-003841
REVISED PER ECO-12-005533
REVISED PER ECO-14-017735
14MAR2012
31MAR2012
3DEC2014
TY
JY
RG
KS
AC
MC
2
3
4
2D BARCODE AND DATE CODE (YYWWD) MARKED ON SIDE OF CAGE ASSEMBLY.
REFERENCE APP SPEC 114-13218 FOR GASKET THICKNESS CALCULATION.
EMI SPRING FINISH: 2µm MINIMUM TIN
FRONT FLANGE FINISH: 3µm MINIMUM TIN OVER 1.27µm MINIMUM NICKEL
OVER 5.08µm MINIMUM COPPER
HEAT SINK FINISH: NICKEL.
HEAT SINKS AND CLIPS SHIPPED ASSEMBLED TO CAGE ASSEMBLY. CAGE
ASSEMBLY MAY BE PRESSED INTO THE PCB AS SHIPPED. LIGHT PIPES,
SHIPPED UNATTACHED, MUST BE ASSEMBLED BY CUSTOMER AFTER THE
CAGE IS SEATED IN THE PCB.
D
5
6
D
3 MAX
TYP
7
8
9
10
11
DETAIL
S
SCALE
20:1
13
12. MATES WITH QSFP MSA COMPATIBLE TRANSCEIVER.
13
14
SURFACE TRACES PERMITTED WITHIN THIS AREA EXCEPT WHERE CAGE STANDOFFS,
SHOWN IN DETAIL S, CONTACT PC BOARD.
BASELINE FOR THESE DIMENSIONS IS THE CENTER OF COMPLIANT PIN HOLE.
C
C
( 60.57 )
( 1.66 )
( 79 )
9
B
MAX
2.2 MAX
B
SEE DETAIL
S
2D BARCODE AND DATE CODE
15
3X ( 19 )
2
B
EMI SPRINGS
CAGE ASSEMBLY
A
THIS DRAWING IS A CONTROLLED DOCUMENT.
DIMENSIONS:
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
DWN
CHK
18
7
7
13.7
23.0
16.0
B
NETWORKING
HEAT SINK
PROFILE
SAN
PCI
2007626-3
2007626-2
2007626-1
PART
NUMBER
A
C. VALENTINE
E. BRIGHT
E. BRIGHT
108-2286
-
28FEB2008
28FEB2008
28FEB2008
NAME
TE Connectivity
mm
APVD
FRONT FLANGE
MATERIAL
0 PLC
1 PLC
2 PLC
3 PLC
4 PLC
ANGLES
FINISH
-
0.1
0.1
-
-
PRODUCT SPEC
APPLICATION SPEC
-
-
-
1
-
-
17
WEIGHT
-
CUSTOMER DRAWING
A1
00779
SIZE
1X4 CAGE ASSEMBLY, BEHIND BEZEL,
W/ SQUARE LIGHT PIPES AND
HEAT SINKS, QSFP
CAGE CODE
DRAWING NO
RESTRICTED TO
2007626
SCALE
4805 (3/11)
1:1
SHEET
1
OF
5
REV
-
F
8
THIS DRAWING IS UNPUBLISHED.
RELEASED FOR PUBLICATION
TE CONNECTIVITY
ALL RIGHTS RESERVED.
7
2008
6
5
4
3
LOC
2
DIST
1
REVISIONS
P
LTR
DESCRIPTION
DATE
DWN
APVD
C
COPYRIGHT
2008
GP
00
-
SEE SHEET 1
-
-
-
76.2
SEE DETAIL
MAX
M
14
DETAIL
SCALE
19
19
18.5
M
10:1
D
17.38
D
4
(1.05)
-U-
14
14
4X 12.58
13
0.1 MAX
SEE DETAIL
8X
q OF LED
10
8X
n 1.55
0.05
4X 6.42
J
0.8 TYP
38X
0.35
0.03
8X 5.4
8
0.4
1
38X
1.8
0.03
2X
4.5
2.5
10.3
MAX
C
11.3
MIN
C
4X
40.68
3X
37.7
2X 0.8
MIN
3.05
MAX
5.18
8X
30.1
1.69
MAX
0.89
3X
9
3X
4.5
9
MIN
15.02
MAX
DETAIL
J
3 PLACES
SCALE
8:1
B
B
5
BSC
5
-X-
1 MIN
4X
4
3.4 MIN
1.1
17.9
4X
19
78 MIN
4
3
27X
(1.05)
(1.05)
-T-
TO q OF FIRST ROW OF HOLES
FOR NEXT ADJACENT CAGE
5
BSC
4X
5
-Y-
CROSS-HATCHED AREA DENOTES
COMPONENT AND TRACE KEEP-OUT
(EXCEPT CHASSIS GROUND)
A

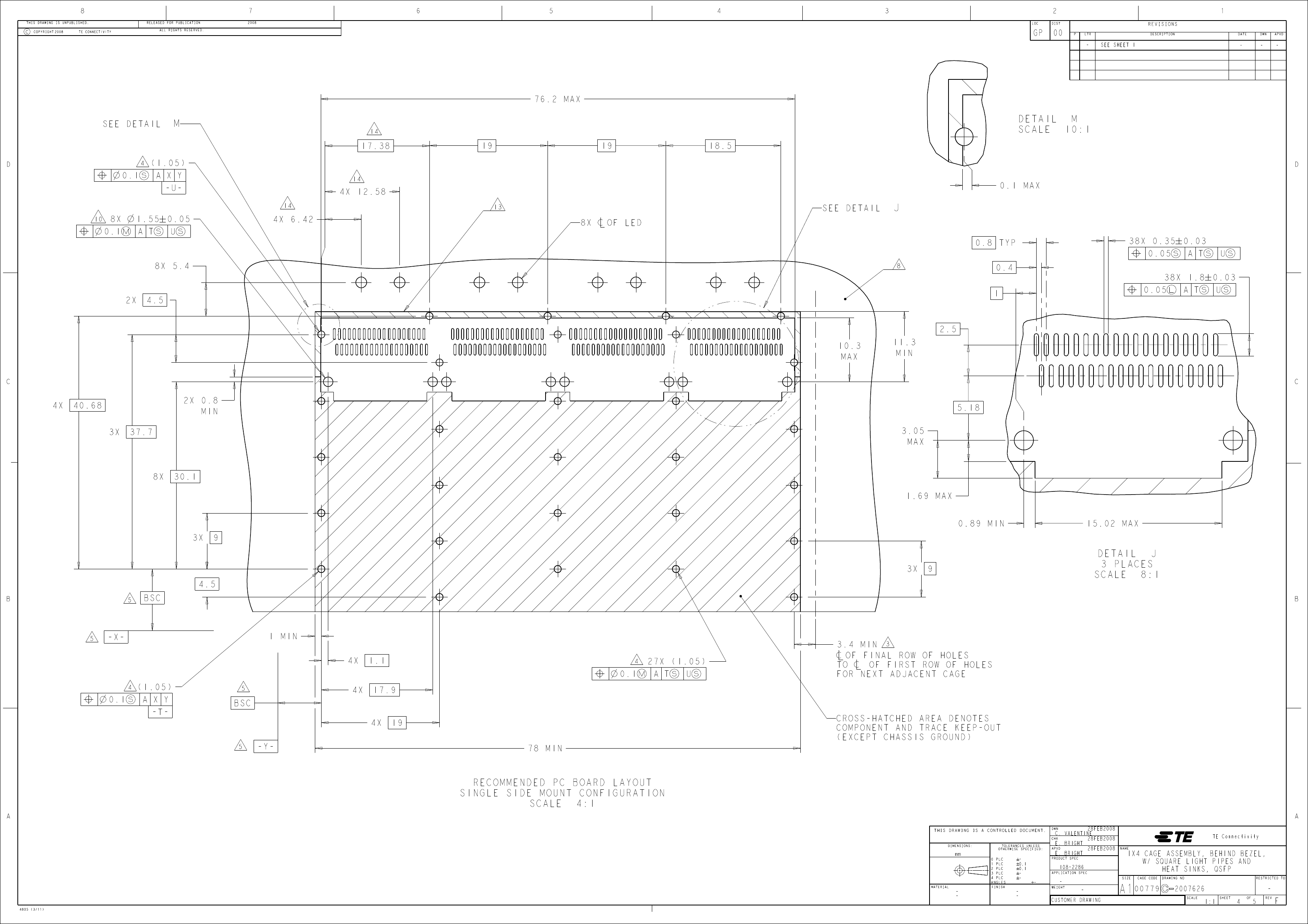

RECOMMENDED PC BOARD LAYOUT
SINGLE SIDE MOUNT CONFIGURATION
SCALE
4:1
THIS DRAWING IS A CONTROLLED DOCUMENT.
DIMENSIONS:
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
DWN
CHK
A
C. VALENTINE
E. BRIGHT
E. BRIGHT
108-2286
-
28FEB2008
28FEB2008
28FEB2008
NAME
TE Connectivity
mm
APVD
MATERIAL
0 PLC
1 PLC
2 PLC
3 PLC
4 PLC
ANGLES
FINISH
-
0.1
0.1
-
-
PRODUCT SPEC
APPLICATION SPEC
-
-
-
-
-
WEIGHT
-
CUSTOMER DRAWING
A1
00779
SIZE
1X4 CAGE ASSEMBLY, BEHIND BEZEL,
W/ SQUARE LIGHT PIPES AND
HEAT SINKS, QSFP
CAGE CODE
DRAWING NO
RESTRICTED TO
2007626
SCALE
4805 (3/11)
1:1
SHEET
4
OF
5
REV
-
F
8
THIS DRAWING IS UNPUBLISHED.
RELEASED FOR PUBLICATION
TE CONNECTIVITY
ALL RIGHTS RESERVED.
7
2008
6
5
4
3
LOC
2
DIST
1
REVISIONS
P
LTR
DESCRIPTION
DATE
DWN
APVD
C
COPYRIGHT
2008
GP
00
-
SEE SHEET 1
-
-
-
3.25
D
4
3.25
3.25
D
(1.05)
-U-
2.13
15.25
15.75
15.75
15.25
4X 12.58
10
8X
n 1.55
0.05
4X 6.42
8X
q OF LED
SEE DETAIL
K
8X 5.4
4.5
0.8 TYP
38X
C
38X
0.35
0.03
1.8
0.03
C
0.4
2.5
8X
40.68
37.7
5.18
8X
30.1
1
B
5
7X
BSC
4.5
DETAIL
K
SCALE
8:1
3.4 MIN
5
3
B
5
-X-
4X
1.1
4X
4X
19
17.9
8
51X
(1.05)
4
4
(1.05)
-T-
BSC
TO q OF FIRST ROW OF HOLES
FOR NEXT ADJACENT CAGE
5
-Y-

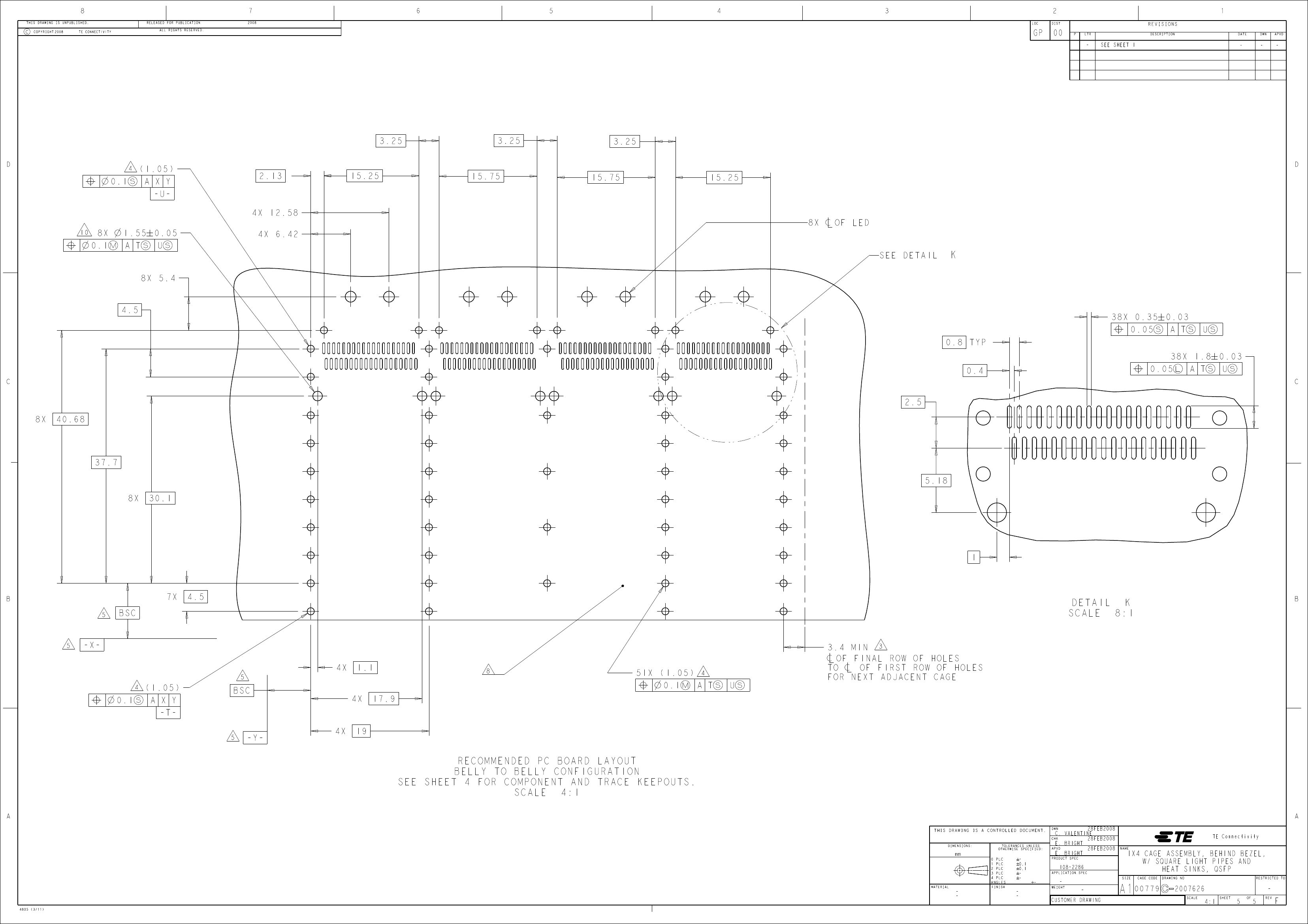

RECOMMENDED PC BOARD LAYOUT
