REF:
ISOLATION INSULATOR (FR4)
SEE NOTES 5 & 7
5
D
2
D
1.058 MAX
.125
4
WIRE GAUGE TABLE
REF. - ISOLATION INSULATOR
(FR4) - SEE NOTE 5
A
PN#
31741
WIRE GAUGE
#21
#19
#16
#16
PIN DIAMETER AFTER
TINNING (+/-.003")
.805 MAX
C
0.030"
0.036"
0.051"
0.051"
C
A
.065
SEE NOTE 9
1.00
(LEAD SPACING MEASURED AT DATUM A)
.38
MAX
.25
MIN
31742
31743
31744
NO EXPOSED INSULATION
OR COPPER
.60
(LEAD SPACING MEASURED AT DATUM A)
B
A
MARK THIS SURFACE WITH
NOTES:
PART NO., & DATE CODE
1. ASSEMBLY TO BE FREE OF NICKS.
2. WINDINGS TO BE EVENLY SPACED.
3. RoHS COMPLIANT. LEAD FREE PER CST-0001 LATEST REVISION.
4. GENERAL WORKMANSHIP STANDARDS FOR MAGNETIC COMPONENTS PER WS-0002.
5. ITEMS 3 & 4 SUPPLIED BY VENDOR AT ASSEMBLY.
6. ALL PARTS FLAME RATED MIN U.L. 94V-0.
MATERIAL
7. APPLY ADHESIVE (ITEM 5) TO THE BASE OF ISOLATION INSULATOR (ITEM 3) AND TO ALL LEADS ON
SEE NOTES
THE TOP SURFACE OF THE BOARD.
8. DENOTES CRITICAL CHARACTERISTIC FOR LOT INSPECTION.
9. SEE TABLE FOR WIRE GAUGE DIMENSIONS.
FINISH
10. LEADS MAY BE TINNED WITH SN96/AG4 OR SAC305 (SN 96.5, AG 3.0, CU 0.5) OR VICOR APPROVED
SEE NOTES
EQUIVALENT.
11. DIMENSONS ARE INCHES ONLY.
8
7
6
5
4
B
DRAWN
P.E.IENI
DATE
11/02/05
VICOR
SWD
UNLESS OTHERWISE SPECIFIED
DIMENSIONS ARE INCH [MM]
TOLERANCES ARE:
DECIMALS
ANGLES
X.XX [X.X] = ±0.01 [0.25]
±1°
X.XXX [X.XX] = ±0.005 [0.127]
THIRD ANGLE PROJECTION

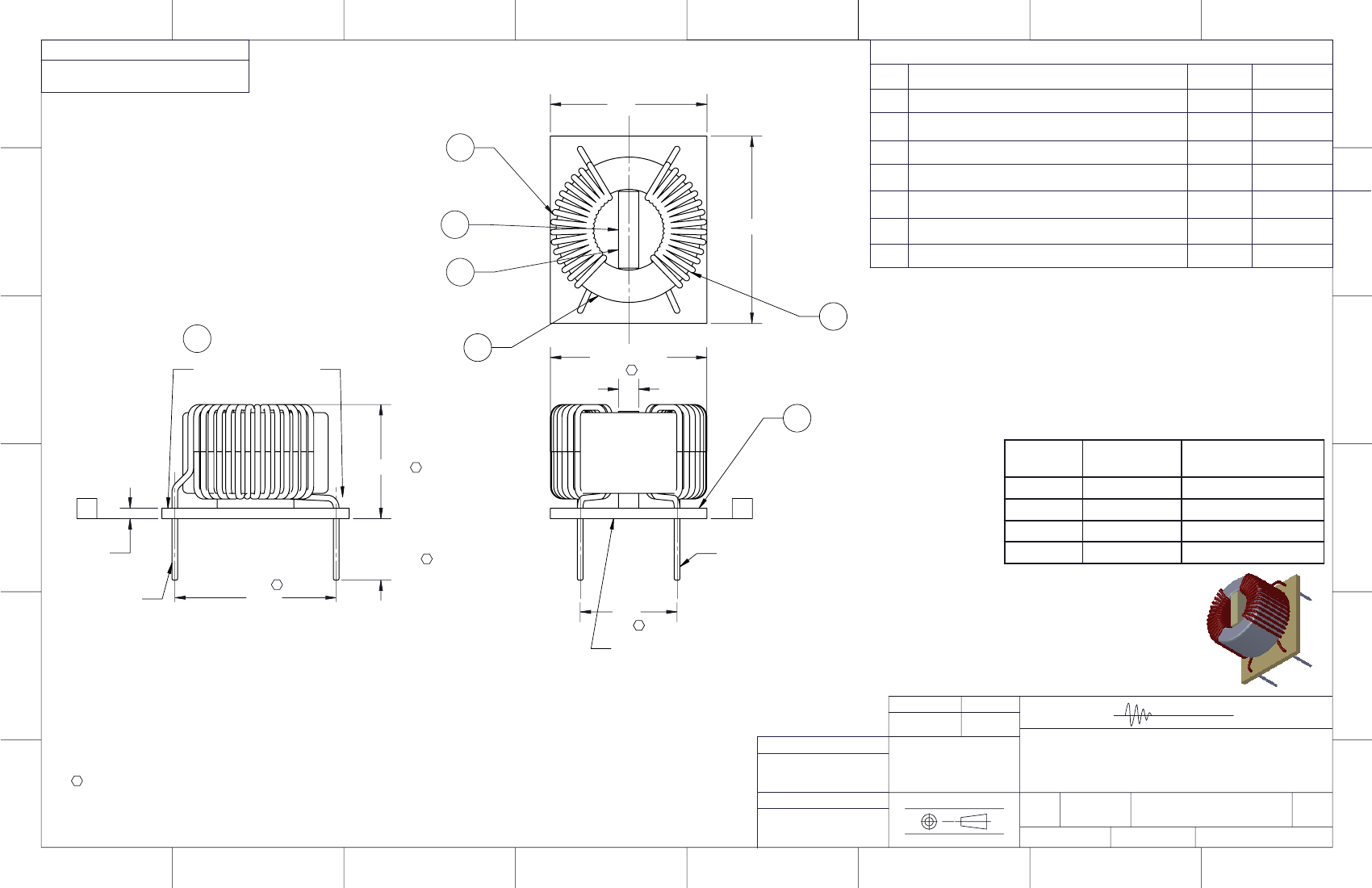

IND TOR 1.03 DIA 2W
